oventrop Cofit P Montageanleitung

D

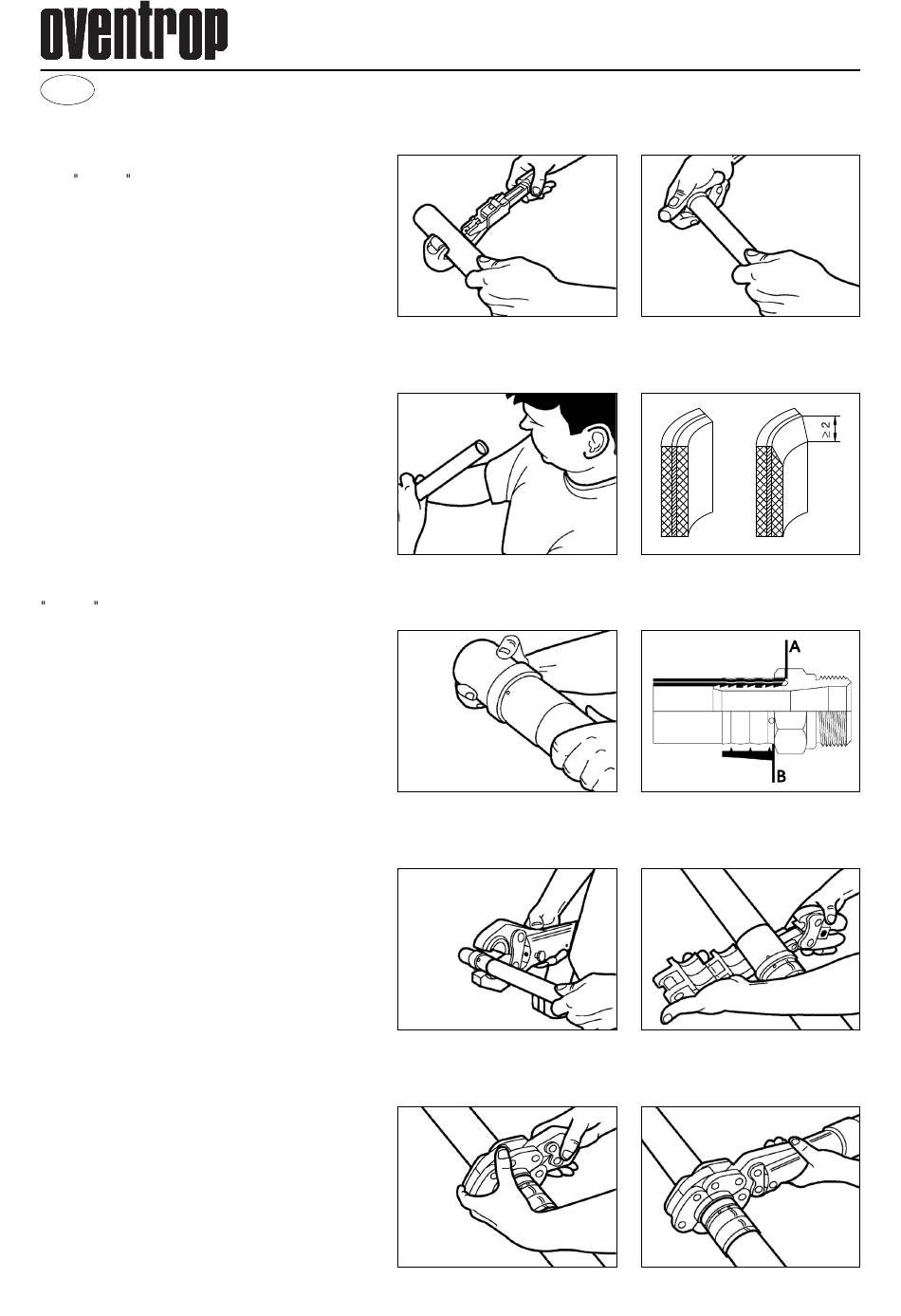

Ablängen (Abb. 1)
Das Copipe Mehrschicht-Verbundrohr mit Rohr-
abschneider für Mehrschicht-Verbundrohre, z. B.
Oventrop Artikel-Nr. 150 95 89 rechtwinklig zur
Mittelachse ablängen.
Entgraten und Kalibrieren (Abb. 2, 4)
Das Rohrende in einem Arbeitsgang kalibrieren und
die innenliegende Kunststoffschicht entgraten. Dazu
das Oventrop Universalwerkzeug verwenden:
50 x 4,5 mm: Artikel-Nr. 151 95 98,
63 x 6,0 mm: Artikel-Nr. 151 95 99.
Das Werkzeug in das Rohr einstecken und unter
Druck im Uhrzeigersinn drehen, bis eine umlaufende
Fase von mindestens 2 mm Tiefe entstanden ist
(Abb. 4, rechts).
Rohrende auf Sauberkeit und eine umlaufende
Fase von mindestens 2 mm Tiefe am Innenrohr
überprüfen (Abb. 3, 4).
Vor dem Entgraten: Abb. 4, links.
Nach dem Entgraten: Abb. 4, rechts.
Rohr auf Pressfitting schieben (Abb. 5, 6)
Rohr zügig bis zum Anschlag (Abb. 6, A) auf
Cofit P Pressfitting aufschieben. Kontrolle durch
die Sichtfenster in der Edelstahl-Presshülse.
50 x 4,5 mm:
Press-Werkzeug ansetzen
(Abb. 7, 6)
In die Press-Maschine eingesetzte Oventrop Press-
Zange rechtwinklig auf der Presshülse ansetzen
(Abb. 7) und am Fittingkörper anlegen (Abb. 6, B).
Verpressung durchführen. Die Press-Zange muss
vollständig schließen.
Bitte die Betriebsanleitung der Press-Maschine
beachten.
63 x 6,0 mm:
Press-Werkzeug ansetzen (Abb. 8, 9, 6)
Presskette der Press-Vorrichtung öffnen, um die
Presshülse legen (Abb. 8), gegen den Fittingkörper
drücken (Abb. 6, B) und in der Hilfszange einrasten
(Abb. 9).
Verpressen (Abb. 10)
Press-Vorrichtung in die Press-Maschine einsetzen.
Verpressung durchführen. Die Presskette muss
vollständig schließen.
Bitte die Betriebsanleitung der Press-Maschine
beachten.
Hinweise zu Dichtheitsprüfungen:
Die Dichtheitsprüfung einer Heizungsanlage erfolgt
nach VOB (DIN 18380), für eine Sanitärinstallation
nach DIN EN 806-4 bzw. nach ZVSHK-Merkblatt.
Technische Änderungen vorbehalten.
„Cofit P" Pressfitting-System 50 x 4,5 und 63 x 6,0 mm
1
3
und Verpressen
5
7
9
Premium Armaturen + Systeme
für „Copipe" Mehrschicht-Verbundrohr 50 x 4,5 und 63 x 6,0 mm
