oventrop Cofit P Montageanleitung
oventrop Cofit P Montageanleitung

oventrop Cofit P Montageanleitung

Pressfitting-system 40 x 3,5 mm

Werbung

E
Beschreibung :
Oventrop „Cofit P" Pressfittings 40 x 3,5 mm für Rohrverbin-
dungen mit „Copipe" Mehrschicht-Verbundrohr 40 x 3,5 mm
und den Anschluss an Oventrop Armaturen.
Einsatzbereiche :
Die Oventrop „Cofit P" Pressfittings sind einsetzbar im Hei-
zungs bereich, bei der Sanitärinstallation und bei Regen -
wassernutzungsanlagen.
Montage :

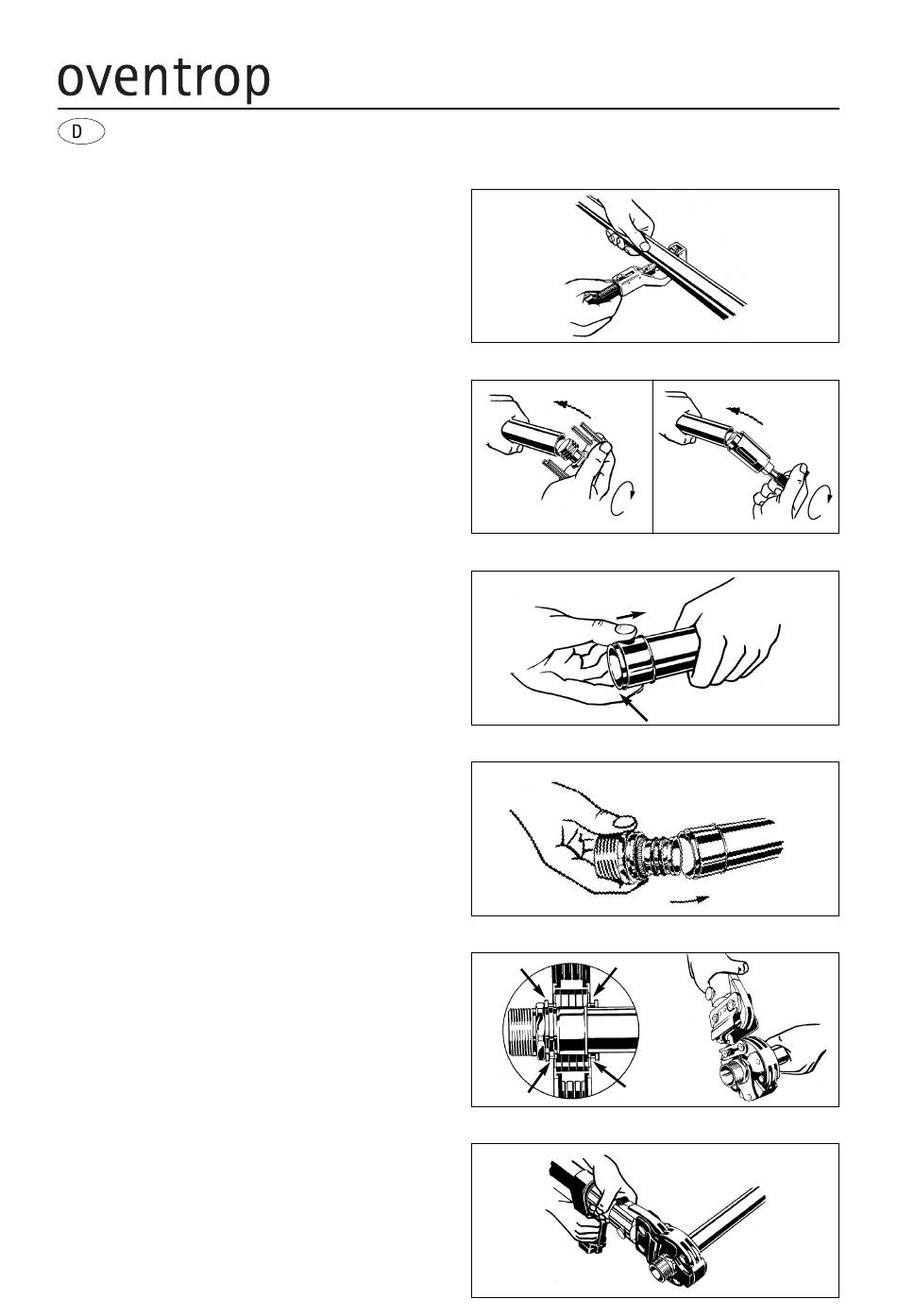

Ablängen (Abb. 1)
Das „Copipe" Mehrschicht-Verbundrohr mit Rohrabschnei-
der für Mehrschicht-Verbundrohre, z. B. Oventrop Artikel-Nr.
1509580 rechtwinklig zur Mittelachse ablängen.
Entgraten und Kalibrieren (Abb. 2)
Das Rohrende in einem Arbeitsgang kalibrieren und die
innenliegende Kunststoffschicht entgraten.
– Oventrop Universalwerkzeug, Artikel-Nr. 1519593 :
Den Kalibrier- und Entgratdorn in das Rohr einstecken und
dabei das Werkzeug im Uhrzeigersinn drehen (Abb. 2a).
Die Schneiden müssen vollständig verdeckt sein.
– Oventrop Schälwerkzeug, Artikel-Nr. 1519595,
mit Handgriff, Artikel-Nr. 1519596 :
Das Schälwerkzeug im Uhrzeigersinn drehen und dabei
bis gegen den Anschlag in das Rohr einstecken (Abb. 2b).
Bei beiden Werkzeugen die Drehbewegung über mindestens
eine halbe Umdrehung fortsetzen.
Die beim Ausschälen bzw. Entgraten entstehenden Späne
werden mit dem Werkzeug aus dem Rohr herausgezogen.
Das Werkzeug nach jedem Schäl- bzw. Entgratvorgang von
Spänen reinigen.
Bitte die Bedienungsanleitung beachten.
Alternativ kann auch das Entgrat- und Kalibrierwerkzeug
des Werkzeugkoffers, Art.-Nr. 1519590, verwendet werden.
Dieses Entgrat- und Kalibrierwerkzeug (mit Aufnahme
Sechskant SW 9) ist zusätzlich geeignet für den Einsatz in
Verbindung mit einem Akku-Schrauber bis zu einer Drehzahl
von max. 500 Umdrehungen/min.
Rohrende auf Sauberkeit und einwandfreie Entgratung
prüfen.
Presshülse auf Rohr schieben (Abb. 3)
Die Presshülse so weit auf das Rohr schieben, dass ca. 1 bis
2 mm des Rohrendes sichtbar sind.
Pressfitting in Rohr einstecken (Abb. 4)
„Cofit P" Pressfitting in das Rohr hineinschieben, bis das
Rohrende am Isolierring anliegt. Darauf achten, dass der
Fitting sauber und nicht beschädigt ist.
Press-Werkzeug ansetzen (Abb. 5)
Vor dem Ansetzen des Press-Werkzeuges kontrollieren,
dass das Mehrschicht-Verbundrohr am Isolierring anliegt.
Oventrop Press-Schlinge um das Rohr legen. Die Presshülse
muss zwischen den Führungselementen liegen. Ein Führungs -
element umgreift den Bund am „Cofit P" Pressfitting.
Press-Schlinge verriegeln.
Die in die Press-Maschine eingesetzte Hilfszange in die
Press- Schlinge einsetzen.
Alternativ können die Oventrop Press-Zangen 1519495 und
1519496 eingesetzt werden. Die Handhabung erfolgt wie bei
den Dimensionen 16-32 mm.
Verpressen (Abb. 6)
Verpressung durchführen. Die Press-Schlinge muss vollstän-
dig schließen.
Bitte die Betriebsanleitung beachten.
Hinweise zu Press-Maschinen :
Die Press-Schlinge mit Hilfszange kann eingesetzt werden in
Verbindung mit den Oventrop Press-Maschinen 230 V, 12 V
und 18 V sowie Press-Maschinen der Firmen : Geberit Typ
PWH75, Klauke Typ UAP2 und UAP3L, Mannesmann/Novo-
press Typen EFP1, EFP2, ECO1, ACO1, Rems, Viega Typ 2.
Hinweise zu Dichtheitsprüfungen
Die Dichtheitsprüfung einer Heizungsanlage erfolgt nach
VOB (DIN 18380), für eine Sanitärinstallation nach DIN EN
806-4 bzw. nach ZVSHK-Merkblatt.
Technische Änderungen vorbehalten.
Premium Armaturen + Systeme
„Cofit P" Pressfitting-System 40 x 3,5 mm
für „Copipe" Mehrschicht-Verbundrohr 40 x 3,5 mm
1
2 a
3
4
5
6
Montageanleitung
2 b
