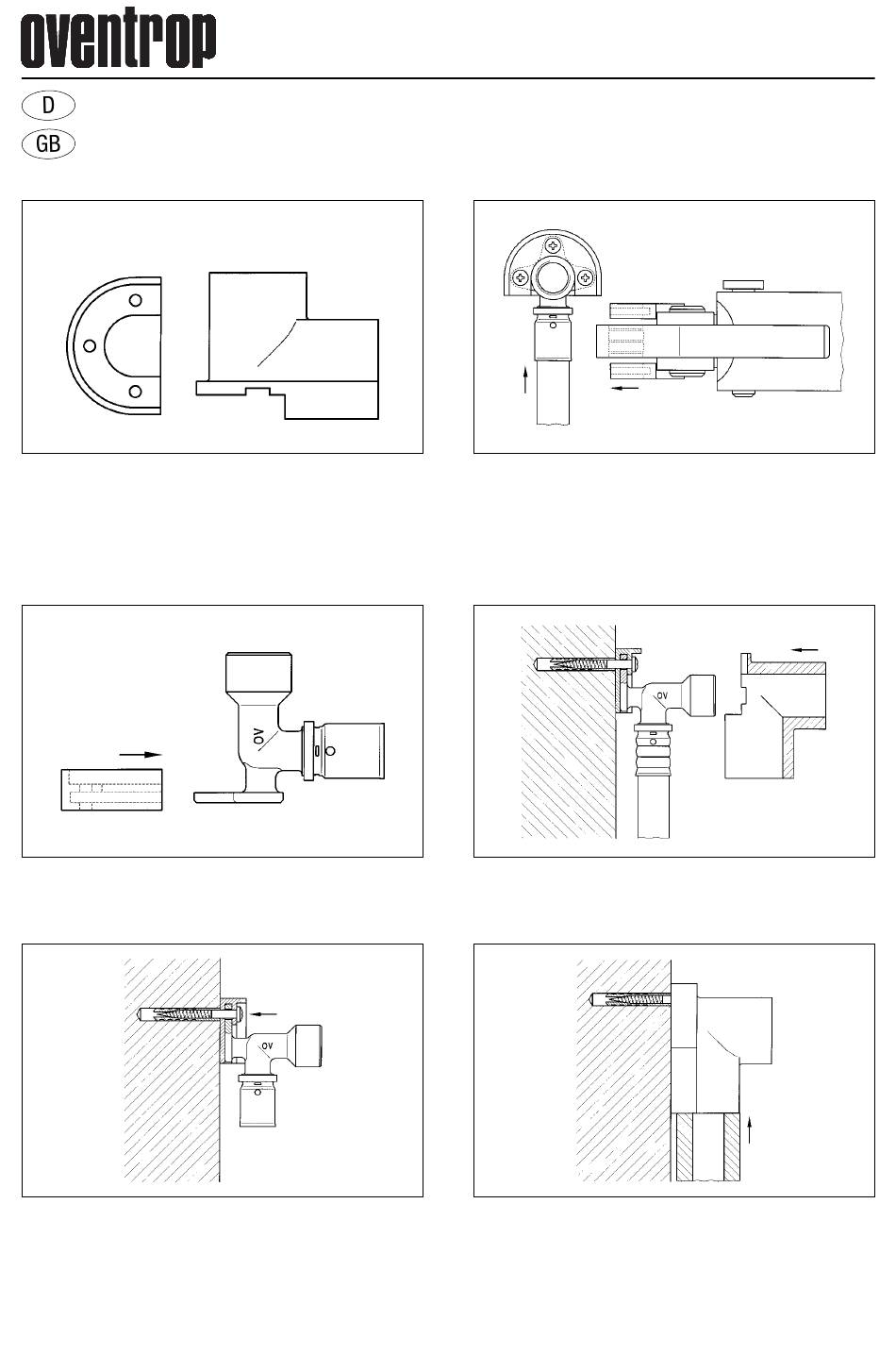

oventrop Cofit P Montageanleitung

Sound-absorbing set for wall mounted connection piece "Cofit P"
A
1 Inhalt :
- Schallschutzelement (A)
- Schallschutzhaube (B)
1 Content :
- sound-absorbing element (A)
- sound-absorbing cover (B)
2 Schallschutzelement montieren.
2 Mount sound-absorbing element.
3 Wandscheibe befestigen.
3 Fix wall mounted connection piece..
Technische Änderungen vorbehalten.
Subject to technical modification without notice.
Schallschutz-Set für Wandscheiben „Cofit P"
B
Premium Armaturen + Systeme
Valves, controls + systems
4 Rohrverbindung mit Press-Werkzeug (C) erstellen.
Bitte Montageanleitungen beachten.
4 Connect pipe by means of the press fitting tool (C).
Please observe the installation instructions.
5 Schallschutzhaube aufstecken.
5 Mount sound-absorbing cover.
6 Rohrisolierung gegen Schallschutzhaube schieben und
abdichten.
6 Move pipe insulation towards sound-absorbing cover
and tighten.
Montageanleitung
Installation instructions
C
