oventrop Cofit P Bedienungsanleitung

Beschreibung :
Oventrop „Cofit P" Press-Fittings für Rohrverbindungen mit
„Copipe" Mehrschicht-Verbundrohr und den Anschluss an
Oventrop Armaturen.
Einsatzbereiche :
Die Oventrop „Cofit P" Press-Fittings sind einsetzbar im
Heizungsbereich, bei der Sanitärinstallation und bei Regen-
wassernutzungsanlagen.
Montage :

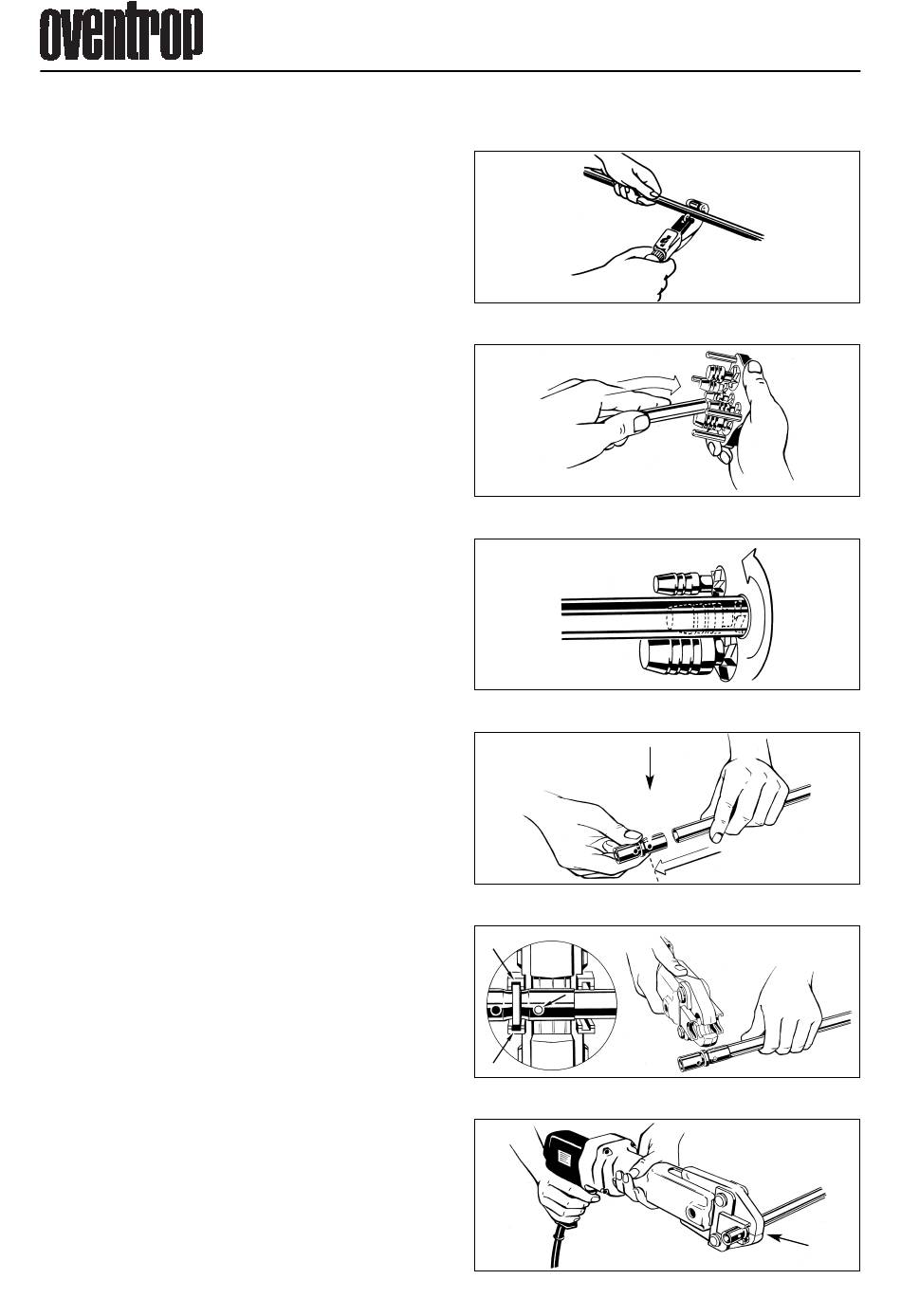

Ablängen (Abb. 1)
Das „Copipe" Mehrschicht-Verbundrohr mit Oventrop Rohr-
abschneider bzw. Rohrschere für Mehrschicht-Verbund-
rohre rechtwinklig zur Mittelachse ablängen.
Entgraten und Kalibrieren (Abb. 2, 3)
Mit dem Oventrop Universalwerkzeug, Artikel-Nr. 150 95 94
das Rohrende in einem Arbeitsgang kalibrieren und die
innenliegende Kunststoffschicht entgraten.
Den zur Rohrdimension passenden Kalibrier- und Entgrat-
dorn auswählen, vollständig in das Rohr einstecken und
dabei das Werkzeug im Uhrzeigersinn drehen. Drehbewe-
gung über mindestens eine halbe Umdrehung fortsetzen.
Beim Herausziehen werden die Späne automatisch entfernt.
Bitte die Bedienungsanleitung beachten.
Alternativ können auch die Entgrat- und Kalibrierwerkzeuge
des Werkzeugkoffers, Art.-Nr. 151 95 90, verwendet werden.
Diese Entgrat- und Kalibrierwerkzeuge (mit Aufnahme
Sechskant SW9) sind zusätzlich geeignet für den Einsatz in
Verbindung mit einem Akku-Schrauber bis zu einer Drehzahl
von max. 500 Umdrehungen/min.
Rohrende auf Sauberkeit und einwandfreie Entgratung
überprüfen.
Rohr auf Press-Fitting schieben (Abb. 4)
Rohr unter leichtem Druck bis gegen Anschlag auf „Cofit P"
Press-Fitting aufschieben. Kontrolle durch die Sichtfenster
in der Edelstahl-Presshülse.
Press-Werkzeug ansetzen (Abb. 5)
In die Press-Maschine eingesetzte Oventrop Press-Zange
rechtwinklig ansetzen. Die Führungselemente umgreifen den
Bund am „Cofit P" Press-Fitting.
Verpressen (Abb. 6)
Verpressung durchführen. Die Press-Zange muss vollständig
schließen.
Bitte die Betriebsanleitung beachten.
Hinweise zu Dichtheitsprüfungen
Die Dichtheitsprüfung einer Heizungsanlage erfolgt nach
VOB (DIN 18380), für eine Sanitärinstallation nach DIN 1988
TI 2 Abs. 11.1.2. Kopiervorlagen der erforderlichen Abdrück-
protokolle finden sich auf der Oventrop CD und der Internet-
Seite www.oventrop.de unter der Rubrik „Datenblätter".
Technische Änderungen vorbehalten.
Premium Armaturen + Systeme
„Cofit P" Pressfitting-System
für „Copipe" Mehrschicht-Verbundrohr
1
2
3
4
5
6
Montageanleitung
