Beschreibung:
Oventrop „Cofit PD-HT" und „Cofit PDK-HT" Press-Fittings
mit Leckagefunktion im unverpressten Zustand für Rohrver-
bindungen mit PE-Xc „Copex HT" Kunststoffrohr und den An-
schluss an Oventrop Armaturen.
Einsatzbereiche:
Die Oventrop „Cofit PD-HT" und „Cofit PDK-HT" Press-Fittings
sind in Trinkwasser- und Heizungsinstallationen einsetzbar.

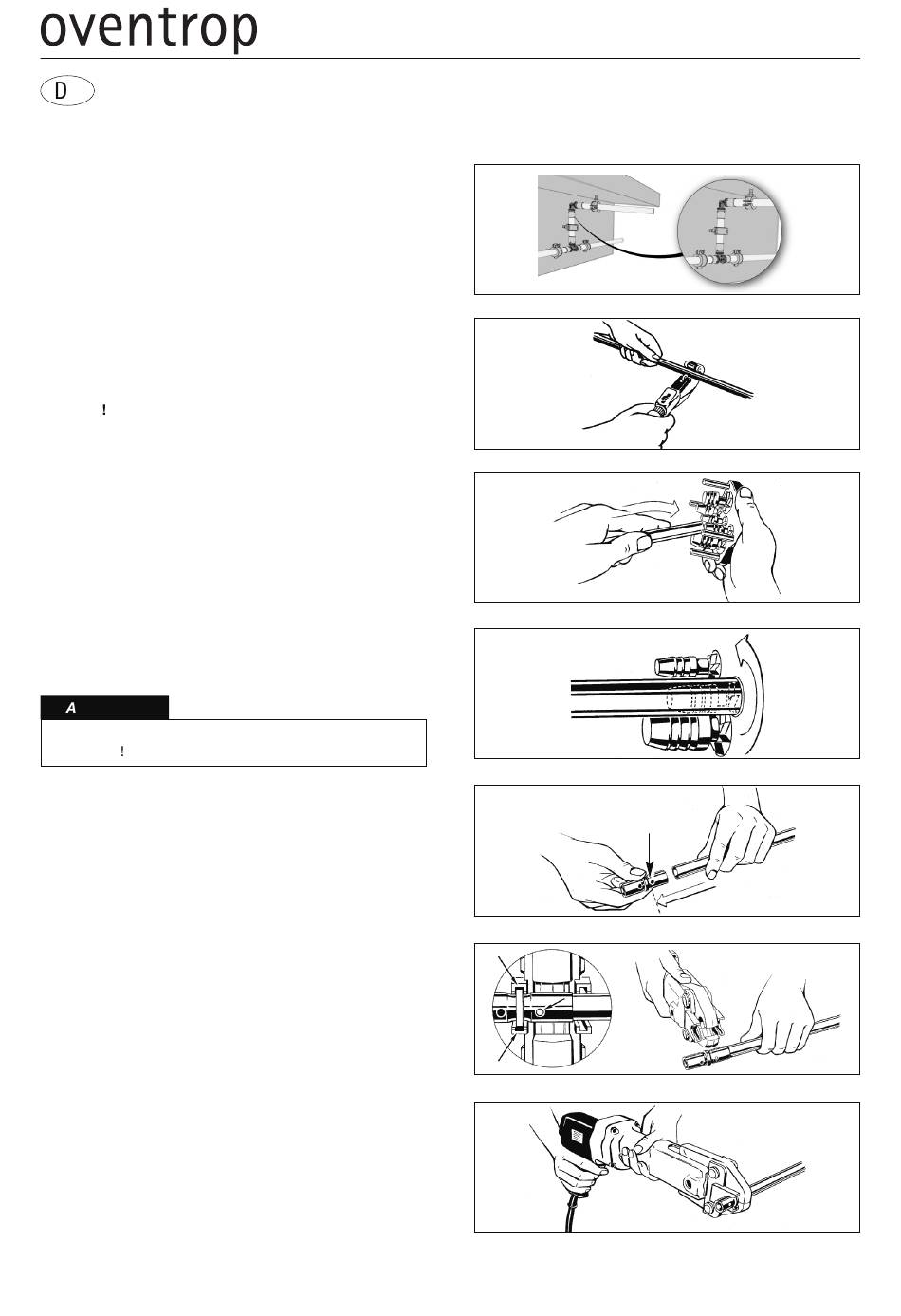

Montage :
Grundsätzlich sind die Press-Verbinder während dem Ein-
bau und dem späteren Betrieb der Anlage spannungsfrei
zu halten (Abb. 1)
Ablängen (Abb. 2)
Das „Copex HT" Kunststoffrohr mit Oventrop Rohrabschnei-
der bzw. Rohrschere rechtwinklig zur Mittelachse ablängen.
Entgraten und Kalibrieren (Abb. 3, 4)
Mit dem Oventrop Universalwerkzeug, Artikel Nr. 1569594,
das Rohrende in einem Arbeitsgang kalibrieren und die innen-
liegende Kunststoffschicht entgraten.
Den zur Rohrdimension passenden Kalibrier- und Entgratdorn
auswählen, vollständig in das Rohr einstecken und dabei das
Werkzeug im Uhrzeigersinn drehen. Drehbewegung über min-
destens eine halbe Umdrehung fortsetzen. Beim Herausdre-
hen werden die Späne automatisch entfernt.
Bitte Bedienungsanleitung beachten.
CHTUNG
Rohrenden auf Sauberkeit und einwandfreie Entgratung
überprüfen
Rohr auf Press-Fitting schieben (Abb. 5)
Rohr unter leichtem Druck bis gegen Anschlag auf „Cofit PD-
HT" / „Cofit PDK-HT" Press-Fitting aufschieben. Kontrolle
durch die Sichtfenster in der Edelstahl-Presshülse.
Press-Werkzeug ansetzen (Abb. 6)
In die Press-Maschine eingesetzte Oventrop - Presszange
rechtwinklig ansetzen. Die Führungselemente umgreifen den
Bund am „Cofit PD-HT" / „Cofit PDK-HT" Press-Fitting.
Verpressen (Abb. 7)
Verpressung durchführen. Die Press-Zange muss vollständig
schließen.
Bitte die Betriebsanleitung beachten.
Hinweise zu Dichtheitsprüfungen
Die Dichtheitsprüfung einer Heizungsanlage erfolgt nach VOB
(DIN 18380), für eine Sanitärinstallation nach DIN EN 806-4
bzw. nach ZVSHK - Merkblatt.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82-0
Telefax
+49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden Sie
unter www.oventrop.de.
„Cofit PD-HT" / „Cofit PDK-HT" Pressfitting-System
Premium Armaturen + Systeme
für PE-Xc „Copex HT" Kunststoffrohre
1
2
3
4
5
6
7
Technische Änderungen vorbehalten.
156200080
03/2018
Montageanleitung
