Montage- und Betriebsvorschrift
D
KAPITEL 3
INBETRIEBNAHME
GEFAHR
WARNUNG
HINWEIS
Differenzdruckregelklappe DDK FD ... / DDK-L FD ...
3.0
Montagevorbereitung
Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten!
– Bestimmungsgemäßen Einsatz des Gerätes überprüfen
– Vor dem Einbau prüfen ob sichtbare Transportschäden vorhanden sind
– Vor dem Einbau prüfen ob sich innerhalb der Verpackung kein Kondensatwasser gebildet hat
3.1
Montage
Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten!
1. Rohdeckendurchbruch
Typen
DDK ... 600/520
DDK ... 700/820
DDK ... 900/920
DDK ... 1000/1020
DDK ... 1100/1120
2. Dachmontage
Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten!
Nicht unter der schweren Last aufhalten!
Bei Arbeiten auf Dächern oder an Absturzkanten müssen geeignete Maßnahmen zur Absturzsicherung ge-
troffen werden.
Beim Einbau darauf achten, dass die Zugänglichkeit zu Revisionsöffnungen an der Differenzdruckregelklappe
gewährleistet bleibt.
Die gesamte Differenzdruckregelklappen DDK.. FD ... mit einem geeigneten Kran auf das Dach heben (Gewichtangaben
Tabelle oben). Zum Anheben sind ausschließlich die Transportösen am Dachsockel (siehe Abb.1) zu verwenden.
Den Dachsockel über dem Deckendurchbruch auf die Rohdecke des Flachdachs aufsetzen. Anschließend in der Dach-
flucht so ausrichten, dass der Aufnahmeflansch für die Dachhaube, Lamellenhaube usw. waagerecht ist. Dachsockel
mit der Rohdecke des Flachdachs durch die Löcher (Ø 13 mm) im Flansch fest verschrauben. Anschließend bauseits
die notwendigen Isolierungarbeiten (Dämmung, Abdichtung, Dampfsperre etc.) vornehmen (siehe Abb.2).
Deckenausschnitt/-durchbruch innen falls erforderlich verkleiden.
Lamellenhaube
Dachsockel
Dämmkeil
Bekiesung
Dämmung
Rohbetondecke
3.2
Einstellung des Ansprechdrucks
Um bei definiertem Differenzdruck ein Öffnen der Differenzdruckregelklappe sicherzustellen (d.h. Differenzdruckregulierung im
Treppenraum), muss an der Differenzdruckregelklappe ein auf das Gebäude abgestimmter Ansprechdruck (siehe individuelles
Zertifikat) eingestellt werden. Dieser Ansprechdruck wird werkseitig individuell auf das Objekt angepasst voreingestellt.
3.3
Lüftungsfunktion (nur Typen DDK-L FD ...)
Es besteht die Möglichkeit, Rauchschutz-Druckanlagen um die Funktion eines bedarfsorientierten Lüftungsbetriebes
(z.B. in den Sommermonaten) zu erweitern. Hierbei wird z.B. die Differenzdruckregelklappe DDK-L FD ... im Treppen-
raumkopf komplett geöffnet. Durch die natürliche Konvektion wird eine Treppenraum Durchlüftung erreicht.
Deckendurchbruch (mm)
a
a 1100 x b 1100
a 1100 x b 1100
b
a 1400 x b 1400
a 1400 x b 1400
a 1400 x b 1400
Dachdurchbruch
4
Gewicht (kg)
ca. 350
ca. 370
ca. 430
ca. 440
ca. 450

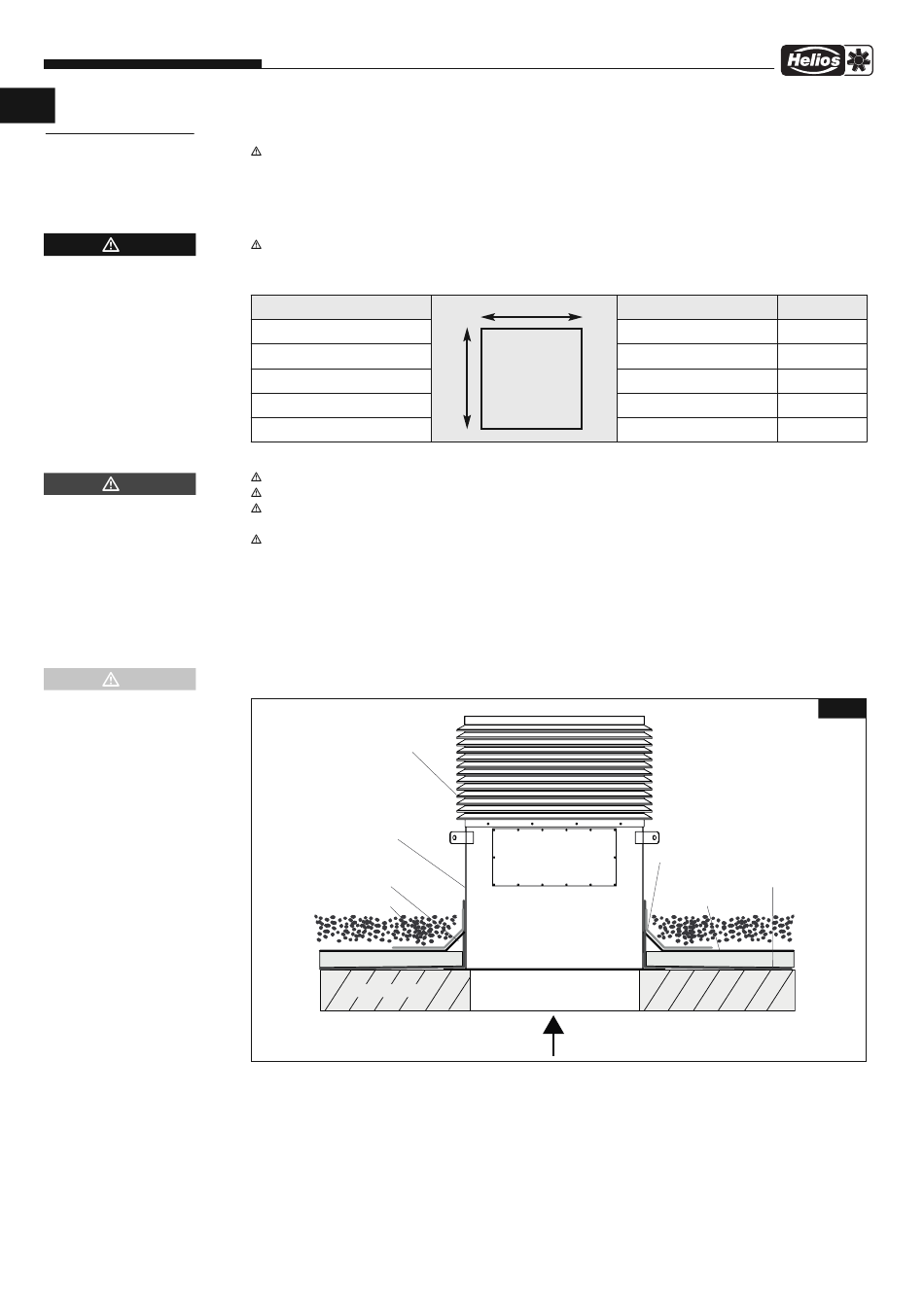

Abb.2
Schleppstreifen
Dampfsperre
Betumen (Abdichtung)
