Montage- und Betriebsvorschrift
GEFAHR
Differenzdruckregelklappe DDK FD ... / DDK-L FD ...
3.4
Anschluss der eingebauten Stellmotoren
Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten!
– Der elektrische Anschluss bzw. die Inbetriebnahme darf nur von einer autorisierten Elektrofachkraft
entsprechend den Anschlussplänen SS-1096 und SS-1097 ausgeführt werden.
– Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100)
sowie die Technischen Anschlussbedingungen der Anlage bzw. Auswerteeinheit sind unbedingt zu beachten!
– Netzform, Spannung und Frequenz müssen mit den Angaben des Leistungsschildes übereinstimmen.
– Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen
– Bestimmungsgemäßen Einsatz des Gerätes überprüfen
– Gerät auf solide Befestigung und fachgerechte elektrische Installation prüfen

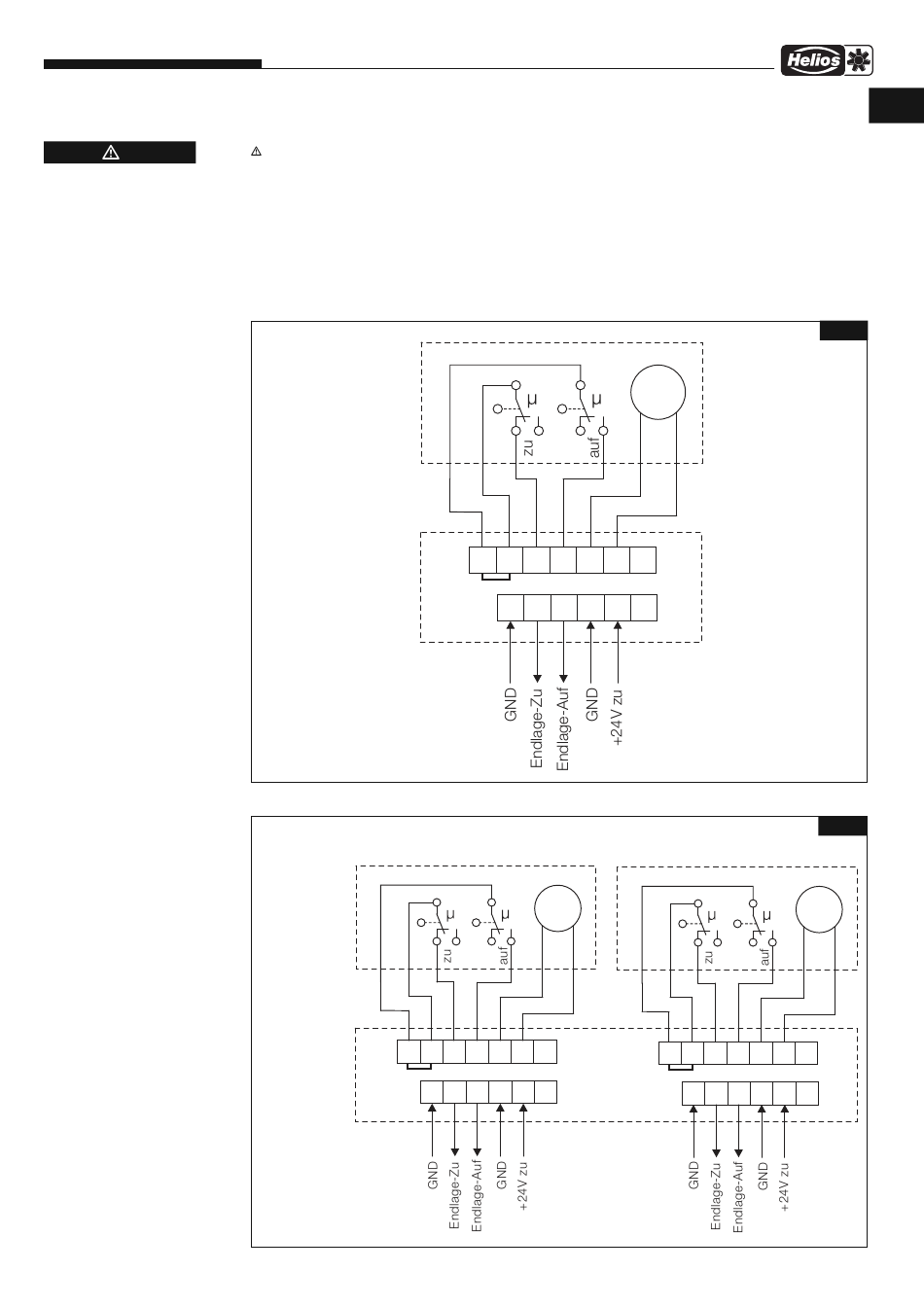

3.5
Schaltplan SS-1096
DDK-WE
Art.Nr. 7180
7181
7182
7183
7184
DDK-FD
Art.Nr. 7602
7603
7604
7605
7606
Schaltplan SS-1097 für Typen mit Lüftungsfunktion
Antrieb an luftdichter Jalousieklappe
DDK-L WE...
Art.Nr. 7185
7186
7187
7188
7189
DDK-L FD...
Art.Nr. 7607
7608
7609
7610
7611
17 16 15 14 13 12 11
6
5
4
M
24V DC
17 16 15 14 13 12 11
6
5
4
3
2
1
5
M
24V DC
Antrieb an luftdichter
Jalousieklappe
3
2
1
Antrieb an Differenzdruckregelklappe
27 26 25 24 23 22 21
6
5
4
3
D
Abb.3
Abb.4
M
24V DC
1
2
