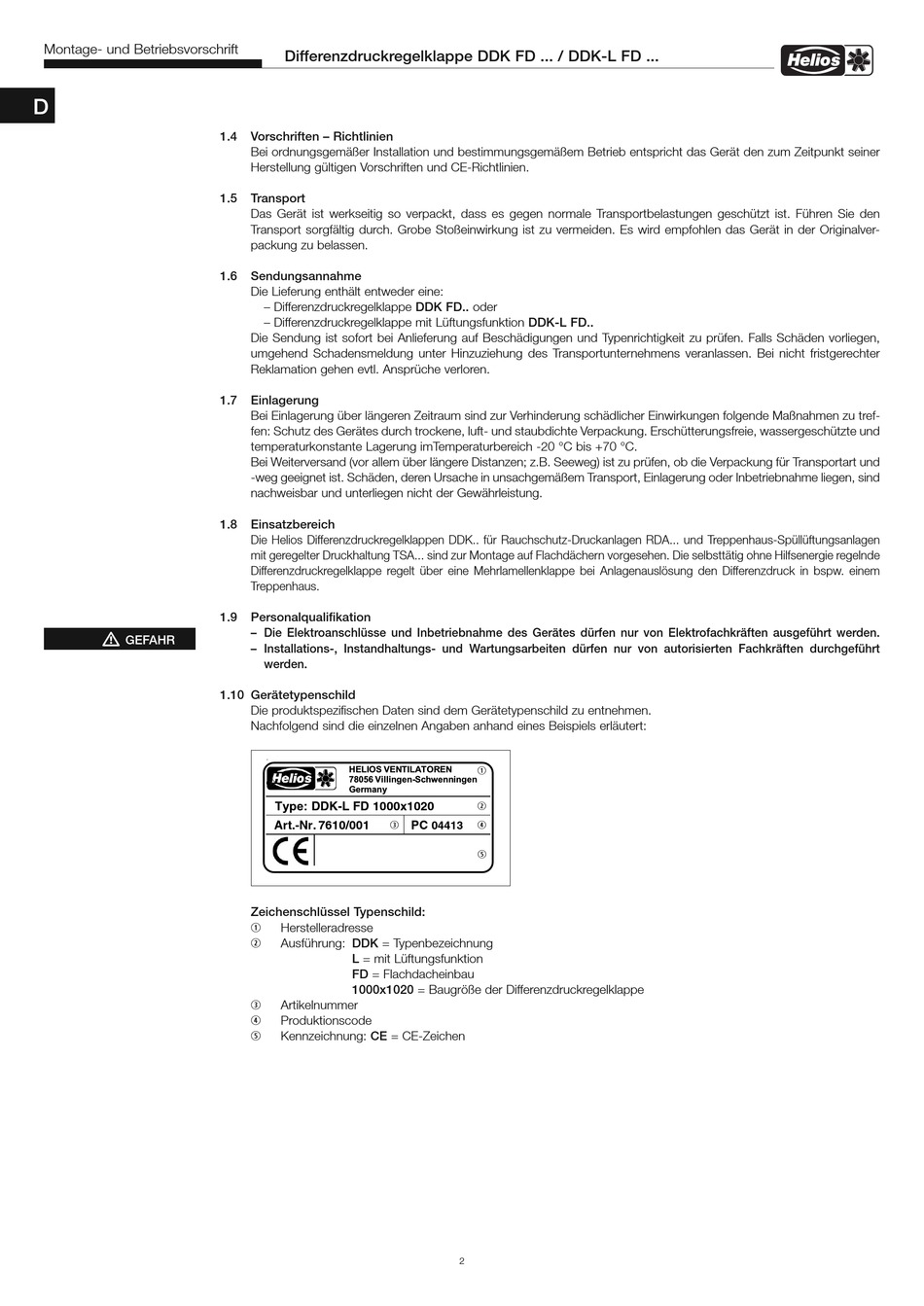

Montage- und Betriebsvorschrift
D
GEFAHR
Differenzdruckregelklappe DDK FD ... / DDK-L FD ...
1.4
Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Gerät den zum Zeit punkt seiner
Herstellung gültigen Vorschriften und CE-Richtlinien.
1.5
Transport
Das Gerät ist werkseitig so verpackt, dass es gegen normale Transportbelastungen geschützt ist. Führen Sie den
Transport sorgfältig durch. Grobe Stoßeinwirkung ist zu vermeiden. Es wird empfohlen das Gerät in der Originalver-
packung zu belassen.
1.6
Sendungsannahme
Die Lieferung enthält entweder eine:
– Differenzdruckregelklappe DDK FD.. oder
– Differenzdruckregelklappe mit Lüftungsfunktion DDK-L FD..
Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
1.7
Einlagerung
Bei Einlagerung über längeren Zeitraum sind zur Ver hin derung schädlicher Einwirkungen folgende Maß nahmen zu tref-
fen: Schutz des Gerätes durch trockene, luft- und staubdichte Verpackung. Erschütterungsfreie, wassergeschützte und
temperaturkonstante Lagerung imTemperaturbereich -20 °C bis +70 °C.
Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transportart und
-weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme liegen, sind
nachweisbar und unterliegen nicht der Gewährleistung.
1.8
Einsatzbereich
Die Helios Differenzdruckregelklappen DDK.. für Rauchschutz-Druckanlagen RDA... und Treppenhaus-Spüllüftungsanlagen
mit geregelter Druckhaltung TSA... sind zur Montage auf Flachdächern vorgesehen. Die selbsttätig ohne Hilfsenergie regelnde
Differenzdruckregelklappe regelt über eine Mehrlamellenklappe bei Anlagenauslösung den Differenzdruck in bspw. einem
Treppenhaus.
1.9
Personalqualifikation
– Die Elektroanschlüsse und Inbetriebnahme des Gerätes dürfen nur von Elektrofachkräften ausgeführt werden.
– Installations-, Instandhaltungs- und Wartungsarbeiten dürfen nur von autorisierten Fachkräften durchgeführt
werden.
1.10 Gerätetypenschild
Die produktspezifischen Daten sind dem Gerätetypenschild zu entnehmen.
Nachfolgend sind die einzelnen Angaben anhand eines Beispiels erläutert:
.
HELIOS VENTILATOREN
78056 Villingen-Schwenningen
o
Germany
Type: DDK-L FD 1000x1020
Art.-Nr. 7610/001
Zeichenschlüssel Typenschild:
q
Herstelleradresse
w
Ausführung: DDK = Typenbezeichnung
L = mit Lüftungsfunktion
FD = Flachdacheinbau
1000x1020 = Baugröße der Differenzdruckregelklappe
Artikelnummer
r
Produktionscode
t
Kennzeichnung: CE = CE-Zeichen
q
w
PC
04413
r
2
