Endress+Hauser Micropilot FMR60B PROFIBUS PA Betriebsanleitung Seite 27

Micropilot FMR60B PROFIBUS PA
Endress+Hauser

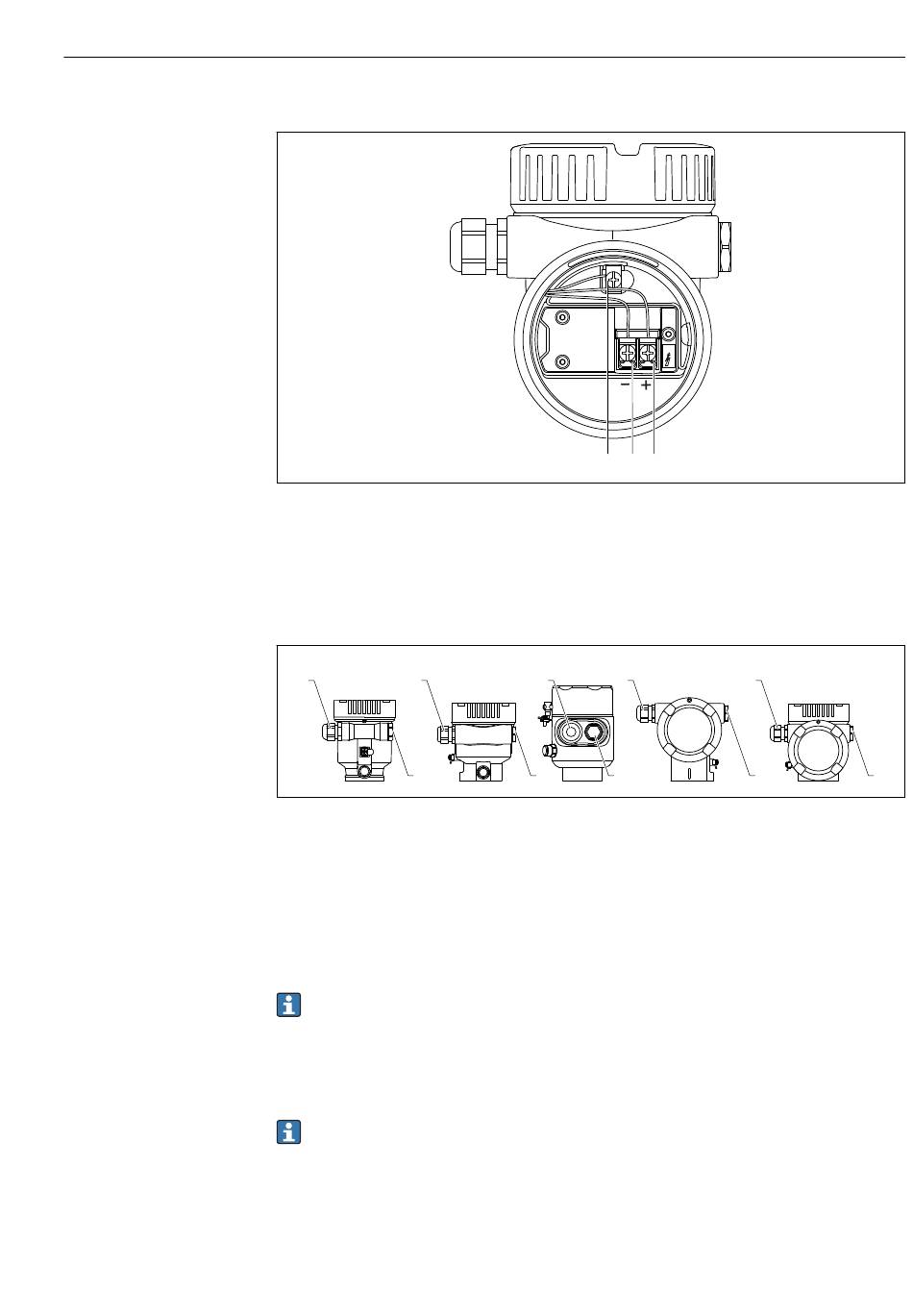

Zweikammer Gehäuse L-Form
 6 Anschlussklemmen und Erdungsklemme im Anschlussraum
1 Plus-Klemme
2 Minus-Klemme
3 interne Erdungsklemme
6.2.6 Kabeleinführungen
A
1 1
2
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Kabeleinführung
2 Blindstopfen
Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den
Anschlussraum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
6.2.7 Verfügbare Gerätestecker
Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät
zu verhindern.
3 2 1
B C
1 1
2 2
Elektrischer Anschluss
D E
1
2
A0045842
2
A0046584
27
