Micropilot FMR60B PROFIBUS PA
Endress+Hauser
7 Bedienungsmöglichkeiten
7.1 Übersicht zu Bedienungsmöglichkeiten
• Bedienung über Bedientasten und DIP-Schalter auf dem Elektronikeinsatz
• Bedienung über optische Bedientasten auf dem Gerätedisplay (optional)
• Bedienung über Bluetooth® wireless technology (mit optionalem Gerätedisplay mit Blue-
tooth) mit Smartblue-App oder FieldXpert, DeviceCare
• Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare, PDM, ...)
7.2 Bedientasten und DIP-Schalter auf dem PROFIBUS PA
Elektronikeinsatz

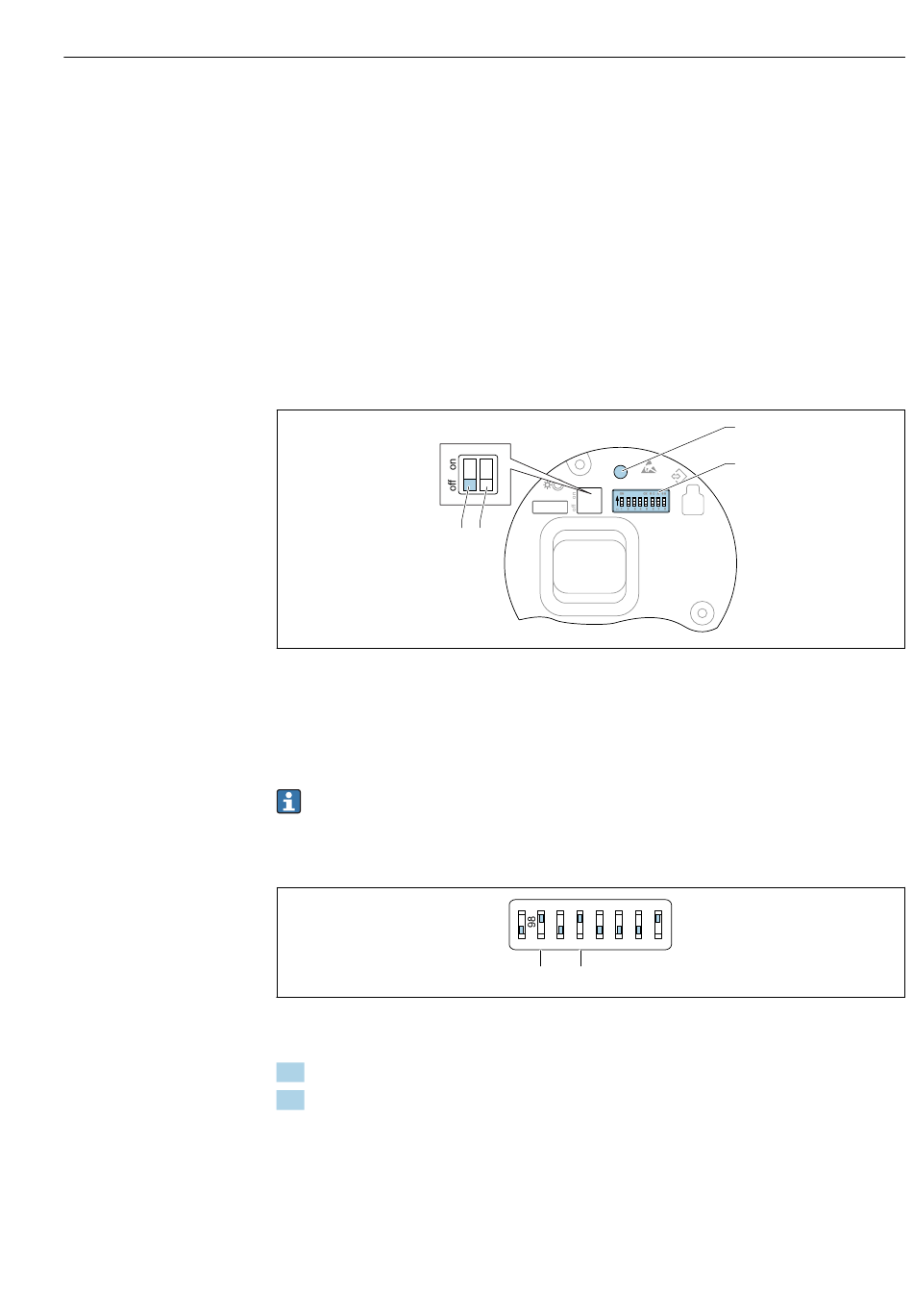

 8 Bedientasten und DIP-Schalter auf dem PROFIBUS PA Elektronikeinsatz
1 Bedientaste für Passwort zurücksetzen (für Bluetooth Login und Benutzerrolle Instandhalter)
2 DIP-Schalter für Adresseinstellung
3 DIP-Schalter ohne Funktion
4 DIP-Schalter für Verriegelung und Entriegelung des Geräts
Die Einstellung der DIP-Schalter am Elektronikeinsatz hat gegenüber den Einstellun-
gen über andere Bedienmöglichkeiten (z. B. FieldCare/DeviceCare) Vorrang.
7.2.1 Hardware-Adressierung
 9 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "ON"; Schalter 1 bis 7 definieren die
Adresse.
1. Schalter 8 in Position "ON" setzen.
2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen.
Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des
Gerätes.
ON
Display
1 2
0 1
4 3
ON
1 3
2 4 5 6
2 + 8 = 10
Bedienungsmöglichkeiten
1
2
CK S D A 0 8
3 4 5 6 7 8
DIP
7 8
A0050986
A0053770
