5.2.2
Vermeidung von Störechos

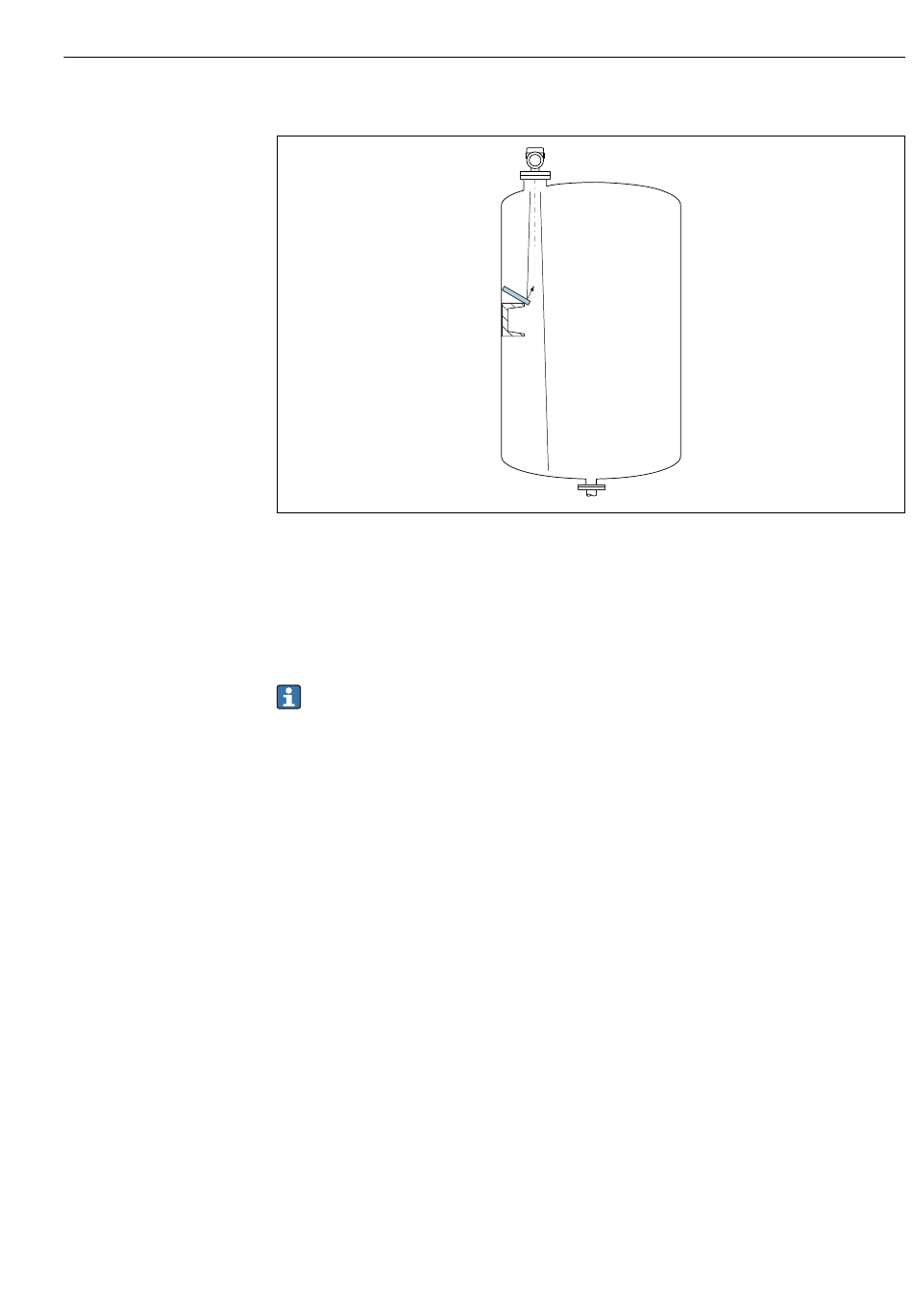

Schräg eingebaute, metallische Ablenkplatten zur Streuung der Radarsignale helfen, Stö-
rechos zu vermeiden.
5.2.3
Vertikale Ausrichtung der Antennenachse
Antenne senkrecht auf die Produktoberfläche ausrichten.
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein
oder es können zusätzliche Störsignale auftreten.
5.2.4
Radiale Ausrichtung der Antenne
Eine radiale Ausrichtung der Antenne ist aufgrund der Abstrahlcharakteristik nicht erfor-
derlich.
5.2.5
Optimierungsmöglichkeiten
Störechoausblendung
Durch die elektronische Ausblendung von Störechos kann die Messung optimiert werden.
Siehe dazu Parameter Bestätigung Distanz.
5.3
Gerät montieren
5.3.1
Antenne gekapselt, PVDF 40 mm (1,5 in)
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 50 mm
• Maximal erlaubtes Drehmoment: 30 Nm (22 lbf ft)
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
hängt vom Stutzendurchmesser D ab.
max
Montage
A0031813
