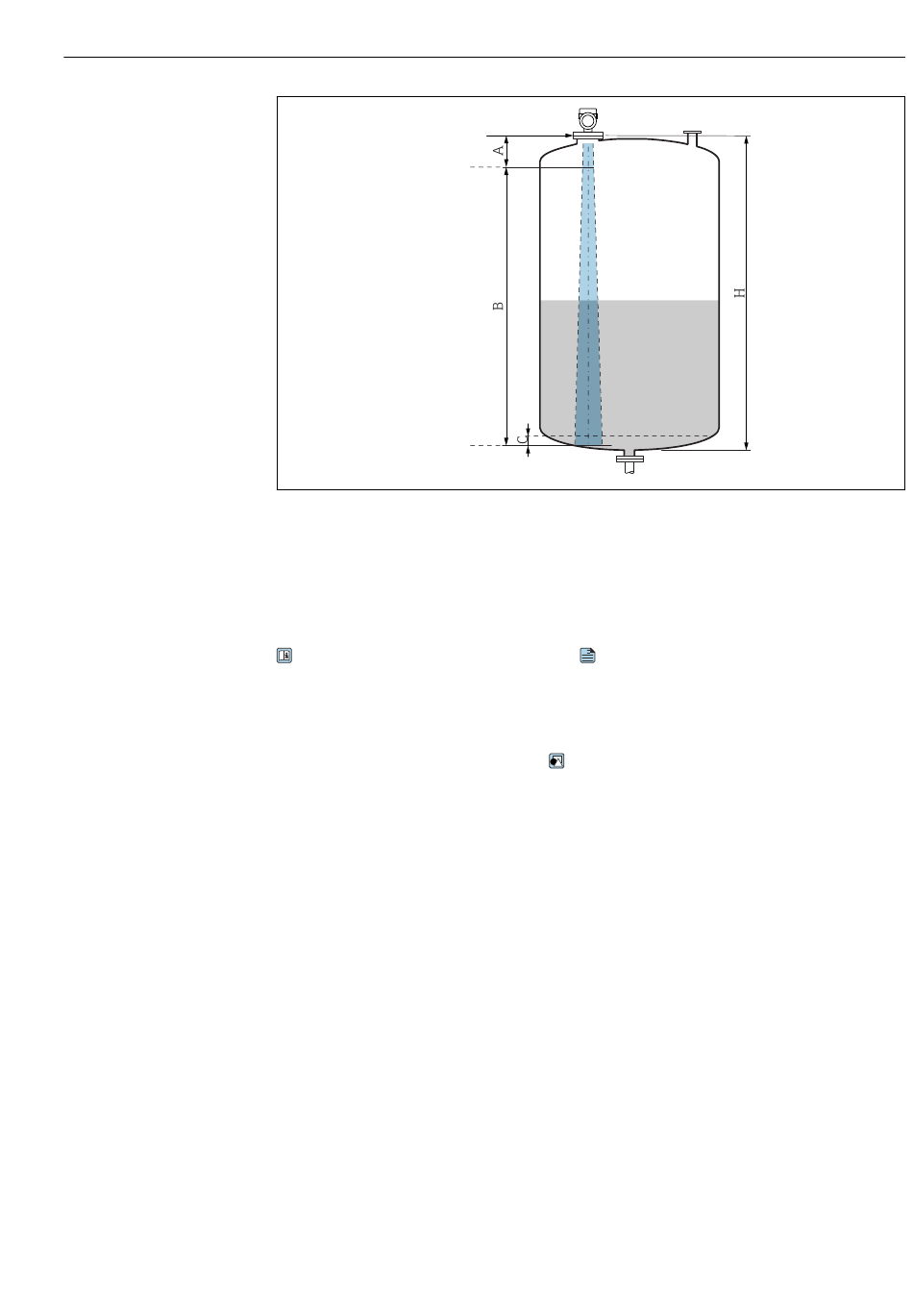

 23 Nutzbarer Messbereich
A Antennenlänge + 10 mm (0,4 in)
B Nutzbarer Messbereich
C 50 ... 80 mm (1,97 ... 3,15 in); Medium εr < 2
H Behälterhöhe
R Referenzpunkt der Messung, variiert je nach Antennensystem
Weitere Angaben zum Referenzpunkt →
Bei Medien mit einer niedrigen Dielektrizitätskonstante εr < 2 kann der Tankboden bei
sehr niedrigen Füllständen (weniger als Füllstand C) durch das Medium sichtbar sein. In
diesem Bereich muss mit einer geringeren Genauigkeit gerechnet werden. Wenn dies nicht
akzeptabel ist, sollte der Nullpunkt bei diesen Anwendungen in einem Abstand C über
dem Tankboden positioniert werden →
Im folgenden werden die Mediengruppen sowie der mögliche Messbereich als Funktion
der Applikation und Mediengruppe beschrieben. Ist die Dielektrizitätszahl des Mediums
nicht bekannt, ist zur sicheren Messung von der Mediengruppe B auszugehen.
R
Konstruktiver Aufbau.
A
Nutzbarer Messbereich.
