ISOMETER® iso685-...-P

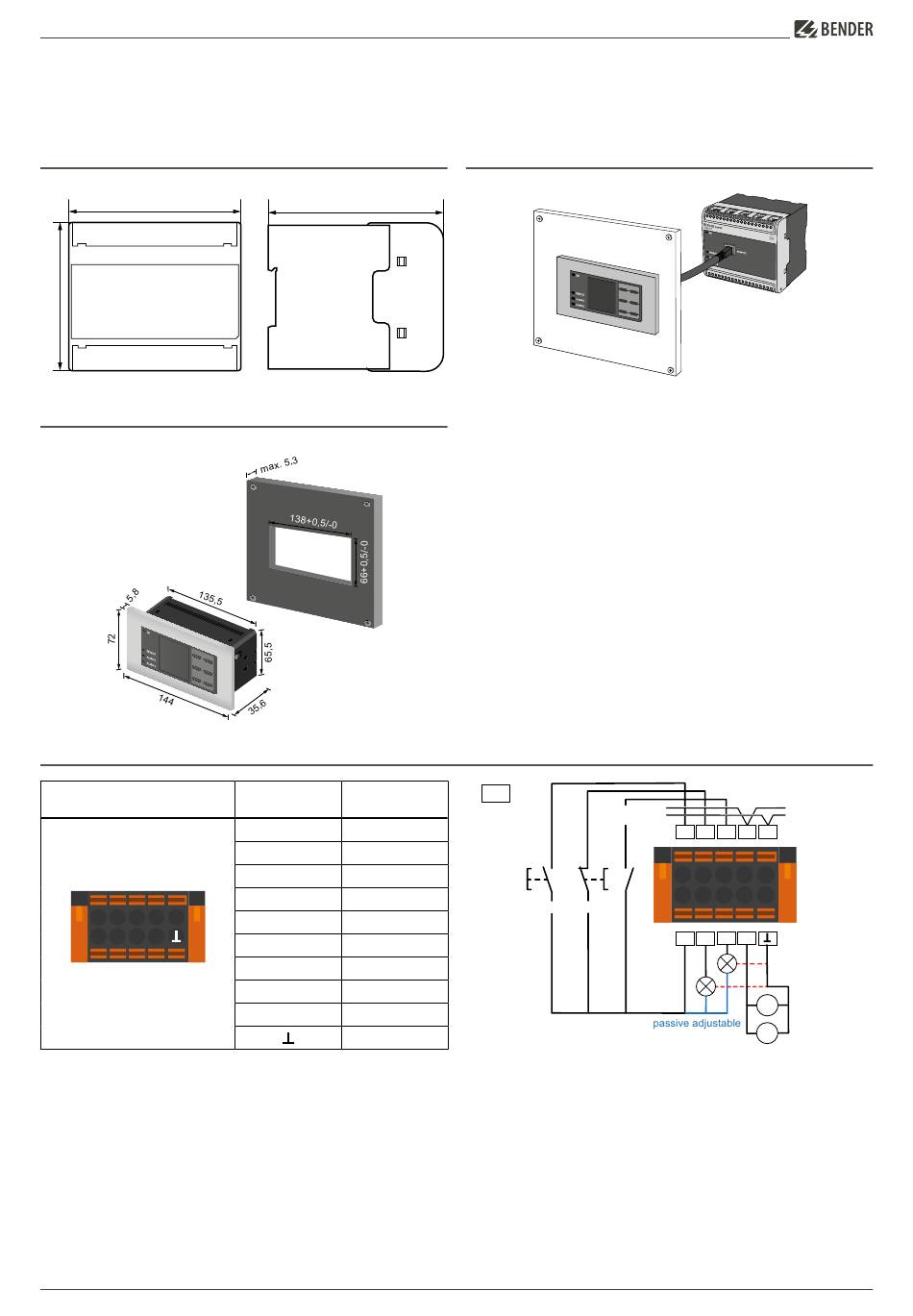

Maßbild iso685-...
Maßangabe in mm
108
93
Maßbild und Fronttafelausschnitt FP200
Maßangabe in mm
Digitale Schnittstelle X1
Digitale Schnittstelle
I1 I2 I3 A B
+
Q1 Q2 M+
X1
6 iso685-x-P_D00170_09_D_XXDE/07.2023
110
Klemme Farbe
I1 Eingang 1
I2 Eingang 2
I3 Eingang 3
A RS-485 A
B RS-485 B
+ +24 V
Q1 Ausgang 1
Q2
Ausgang 2
M+
Analogausgang
Masse
Anschluss an FP200
X1
Deactivate
Device
high low
active active
TEST RESET
RS-485
I1 I2 I3 A B
+
Q1 Q2 M+
+24 V
active adjustable
A
Currentmeter
V
Voltagemeter
