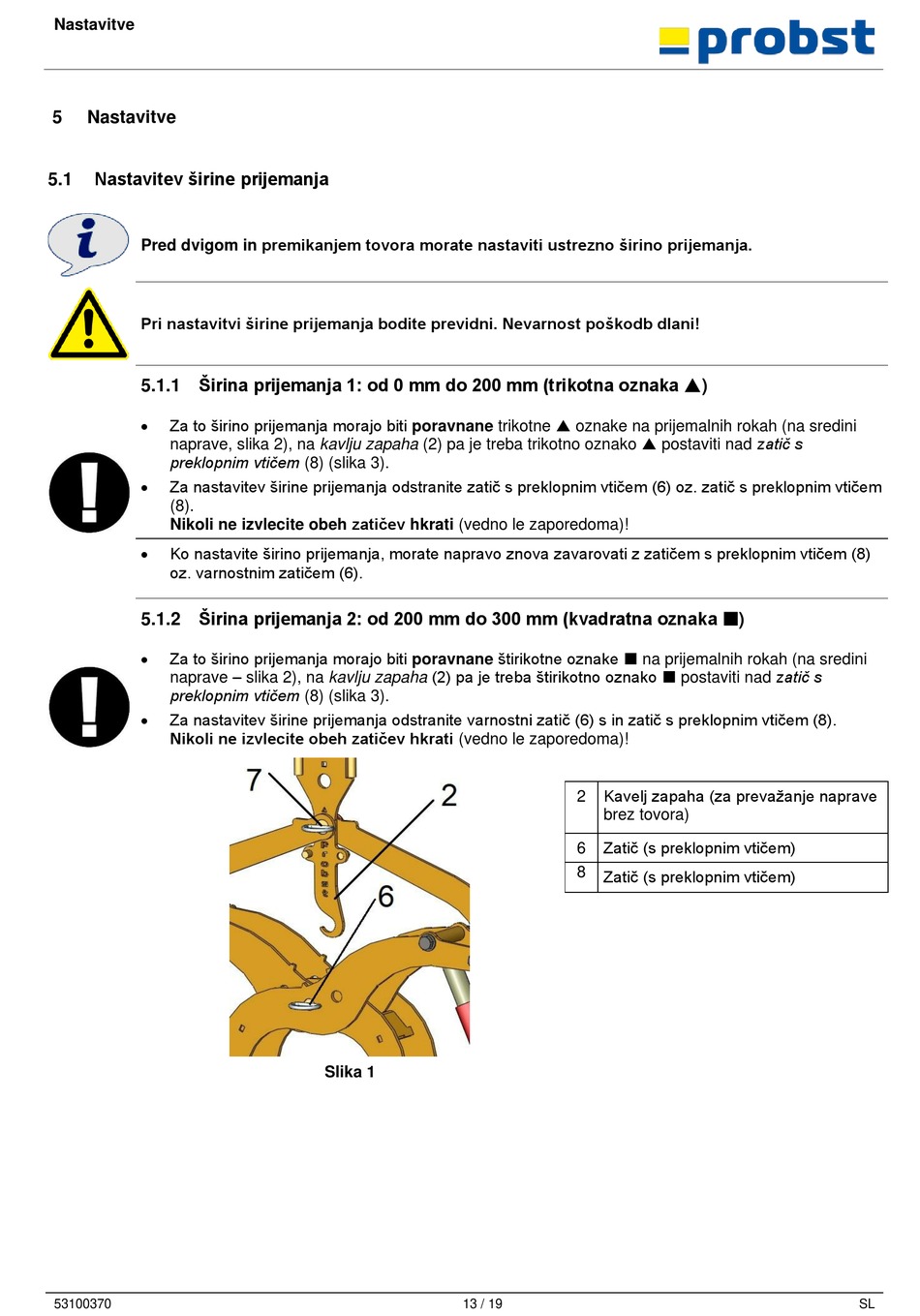

Nastavitve

5 Nastavitve
Nastavitev širine prijemanja
5.1
Pred dvigom in premikanjem tovora morate nastaviti ustrezno širino prijemanja.
Pri nastavitvi širine prijemanja bodite previdni. Nevarnost poškodb dlani!
5.1.1 Širina prijemanja 1: od 0 mm do 200 mm (trikotna oznaka )
•
Za to širino prijemanja morajo biti poravnane trikotne  oznake na prijemalnih rokah (na sredini
naprave, slika 2), na kavlju zapaha (2) pa je treba trikotno oznako  postaviti nad zatič s
preklopnim vtičem (8) (slika 3).
•
Za nastavitev širine prijemanja odstranite zatič s preklopnim vtičem (6) oz. zatič s preklopnim vtičem
(8).
Nikoli ne izvlecite obeh zatičev hkrati (vedno le zaporedoma)!
•
Ko nastavite širino prijemanja, morate napravo znova zavarovati z zatičem s preklopnim vtičem (8)
oz. varnostnim zatičem (6).
5.1.2 Širina prijemanja 2: od 200 mm do 300 mm (kvadratna oznaka )
•
Za to širino prijemanja morajo biti poravnane štirikotne oznake  na prijemalnih rokah (na sredini
naprave – slika 2), na kavlju zapaha (2) pa je treba štirikotno oznako  postaviti nad zatič s
preklopnim vtičem (8) (slika 3).
•
Za nastavitev širine prijemanja odstranite varnostni zatič (6) s in zatič s preklopnim vtičem (8).
Nikoli ne izvlecite obeh zatičev hkrati (vedno le zaporedoma)!
53100370
Slika 1
13 / 19
Kavelj zapaha (za prevažanje naprave
2
brez tovora)
Zatič (s preklopnim vtičem)
6
8
Zatič (s preklopnim vtičem)
SL
