de | Konfigurieren der VARI-Einheit

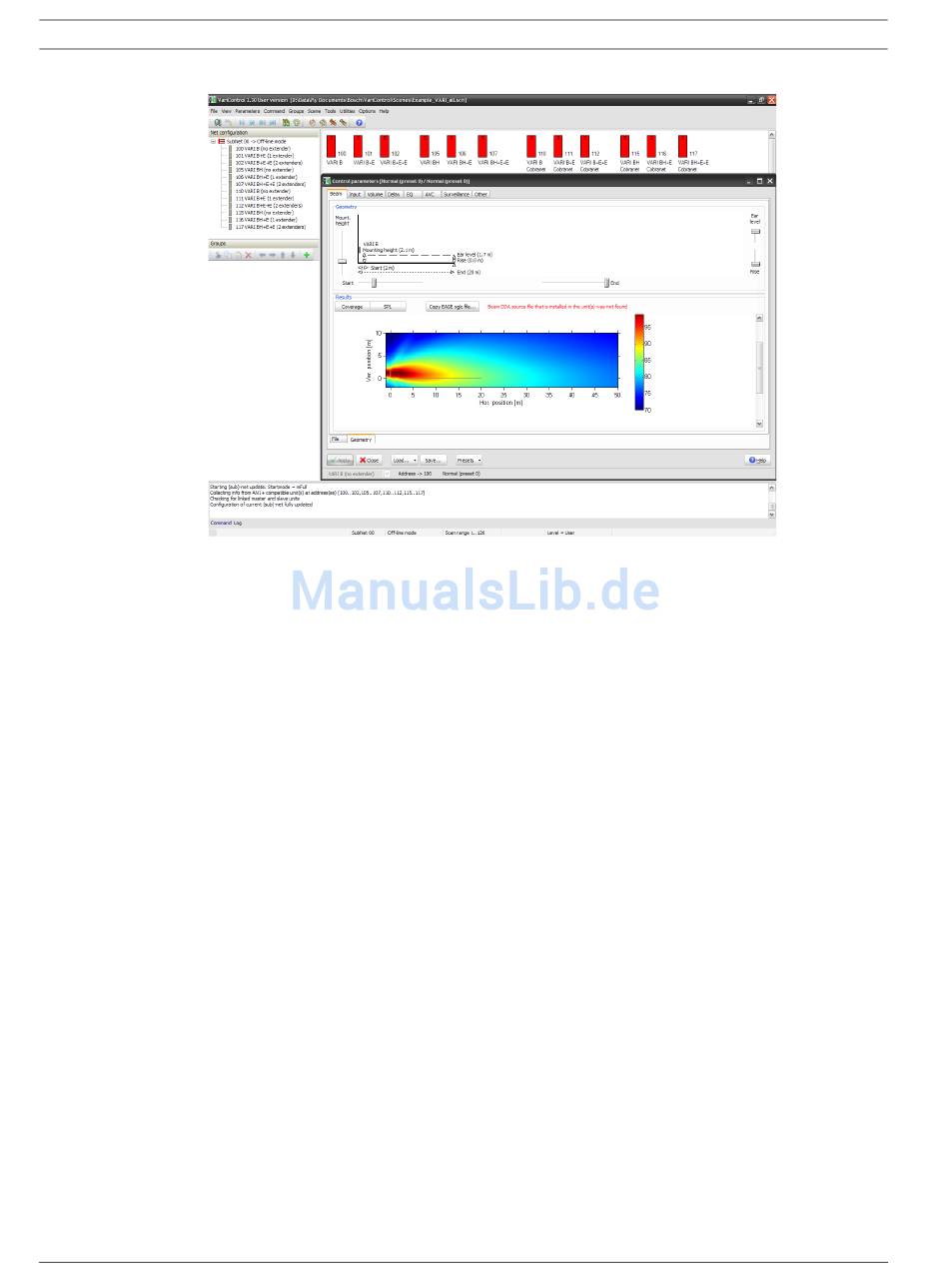

Bild 6.10 Eingeben der ortsspezifischen Parameter
6.4
VARI-Konfigurationsvorgang
Das rote Rechteck steht für das Line-Array: eine einzelne Basiseinheit oder eine Basiseinheit
mit ein oder zwei angeschlossenen Erweiterungseinheiten. Öffnen Sie als Nächstes das
Fenster „Control parameters", indem Sie auf das Symbol für die installierte VARI-
Konfiguration klicken.
6.4.1
Fenster „Control parameters"
Das Fenster „Control parameters" verfügt über acht Registerkarten (wählbar über die
Registerreiter oben). Zum Einstellen der grundlegenden Systemparameter ist nur die erste
Registerkarte mit der Bezeichnung „Beam" erforderlich. Vergewissern Sie sich, dass unten im
Fenster die Registerkarte „Geometry" ausgewählt ist.
