Varidirektionale Arrays

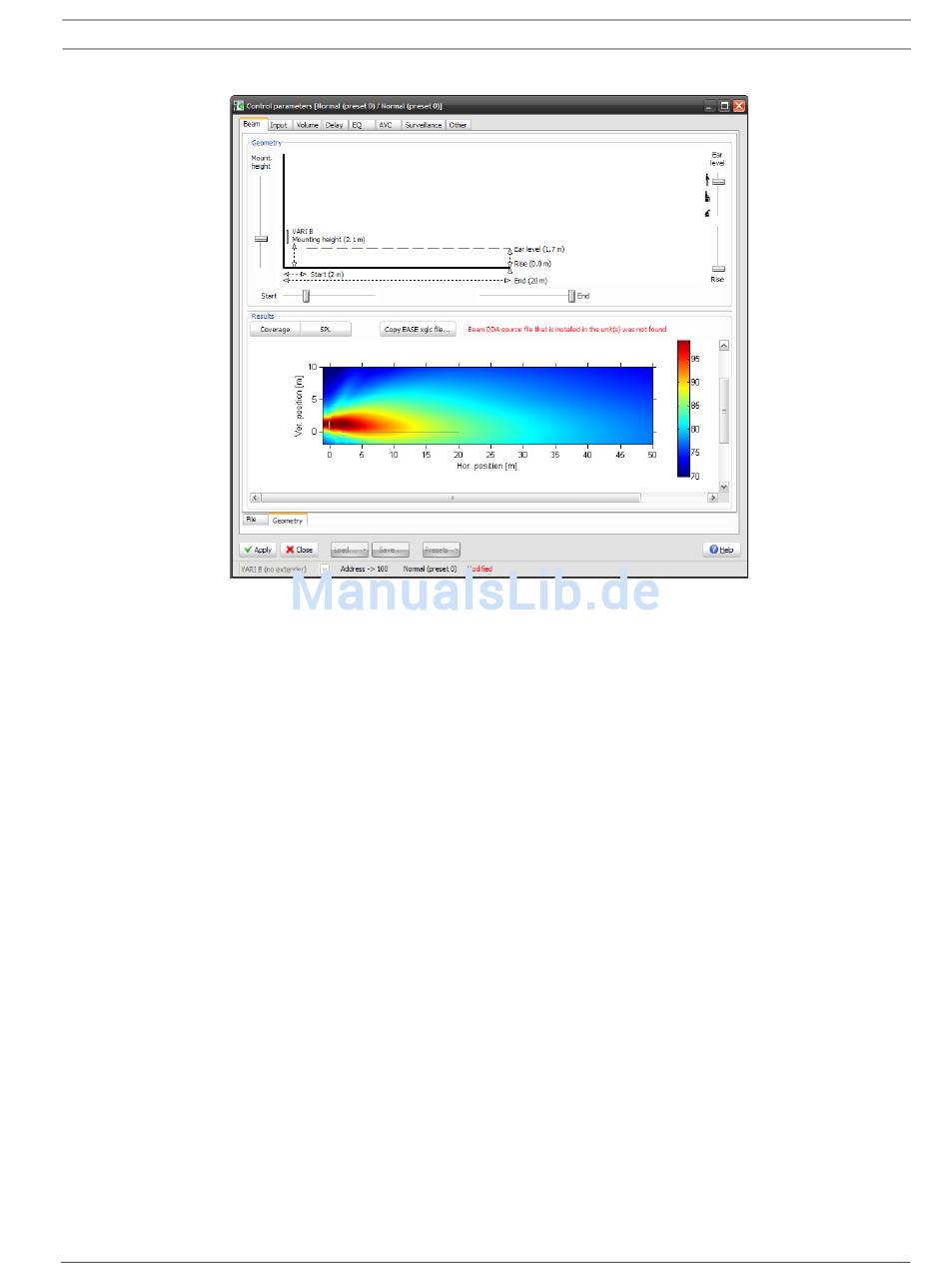

Bild 6.11 Bereiche „Geometry" und „Results"
Die fünf Geometrieeinstellungen im oberen Bereich stellen die physikalischen Abmessungen
bezüglich der Installationsposition der VARI-Einheit dar. Die Parameterwerte können durch
einfaches Verschieben der Schieberegler am Bildschirm eingegeben werden. Die verfügbaren
Einstellungsbereiche variieren bei manchen Parametern abhängig von der
Lautsprecherkonfiguration und werden in Abschnitt 6.4.2 angegeben.
Im unteren Bereich „Results" wird die vorausberechnete Leistung des VARI-Arrays angezeigt,
wobei Änderungen an den Werten der physikalischen Parameter in Echtzeit übernommen
werden.
Für die Ergebnisanzeige sind zwei Versionen verfügbar, die mithilfe der beiden Schaltflächen
oberhalb des Diagramms ausgewählt werden können. „Coverage" zeigt einen vertikalen
Querschnitt auf der Strahlachse des Schallfelds. („Auf der Strahlachse" bedeutet, dass der
Querschnitt senkrecht zur vertikalen Mittellinie des Arrays berechnet wird.). Die Position des
Lautsprechers befindet sich links von der vertikalen Achse, wobei die vertikale Linie die
vertikale Position des Lautsprechers darstellt (mit der 0-Bezugslinie auf Ohrhöhe an der
Startposition!) und die horizontale Linie die Abdeckungszone zwischen den Punkten „Start"
und „End". Das vorausberechnete Schallfeld vor dem Array wird farbcodiert dargestellt, um
den Schalldruckpegel (Sound Pressure Level, SPL) anzuzeigen, wozu sich auf der rechten
Seite eine Legende für die Zuordnung der Farbwerte zu den dB-Werten befindet. Die über das
Abdeckungsdiagramm gezeichnete dünne gerade Linie gibt die Ohrhöhe an, wie sie in den
derzeit festgelegten Parameterwerten angegeben ist. Wenn Sie im Fenster mit der rechten
Maustaste klicken, wird ein Auswahlfenster eingeblendet. Hier können Sie ein Diagramm
auswählen und in die Windows-Zwischenablage kopieren, um es z. B. in eine
Textverarbeitungsdatei zur Projektdokumentation einzufügen.
Die fünf Parameter mit einzugebenden Werten werden in der nächsten Tabelle definiert:
Bosch Security Systems B.V.
Installationshandbuch
Konfigurieren der VARI-Einheit | de
VARI_June-10 | V1.0 | 2010.06
39
