20
de | Installation
4.4
Optionales CobraNet®-Modul
Das optionale VARI-CM CobraNet®-Modul kann an den VARI-B- oder VARI-BH Basiseinheiten
angebracht werden und befindet sich dort in dem Fach an der Unterseite.
WARNUNG!
Zur Vermeidung von Stromunfällen trennen Sie das Netzkabel von der Basiseinheit, bevor Sie
die Schrauben an der Abdeckplatte entfernen. Führen Sie keine Wartungsarbeiten aus, die
nicht in den Betriebsanweisungen enthalten sind, außer Sie sind für deren Ausführung
qualifiziert. Siehe auch Abschnitt 2.2 . Die elektronischen Bauteile des CobraNet®-Moduls und
innerhalb der Einheit reagieren empfindlich auf elektrostatische Entladungen. Tragen Sie
während der Installation des Moduls ein ESD-Handgelenkband.
So installieren Sie das CobraNet®-Modul bzw. greifen darauf zu: Entfernen Sie die vordere
Abdeckung durch sanftes Anheben an den Positionen der Rastelemente, durch die sie
festgehalten wird, und entfernen Sie die 12 Schrauben der Abdeckplatte.
Nehmen Sie die Modulabdeckplatte ab, indem Sie sie sanft anheben und umdrehen (achten
Sie auf die Verdrahtung).
Platzieren Sie das CobraNet®-Modul wie in Bild 4.6 gezeigt, indem Sie den
Leiterplattensteckverbinder einsetzen und die beiden Schrauben, die mit dem CobraNet®-
Modul geliefert werden, befestigen.
Setzen Sie die Modulabdeckplatte wieder in das Fach ein, und setzen Sie die vordere
Abdeckung wieder auf.

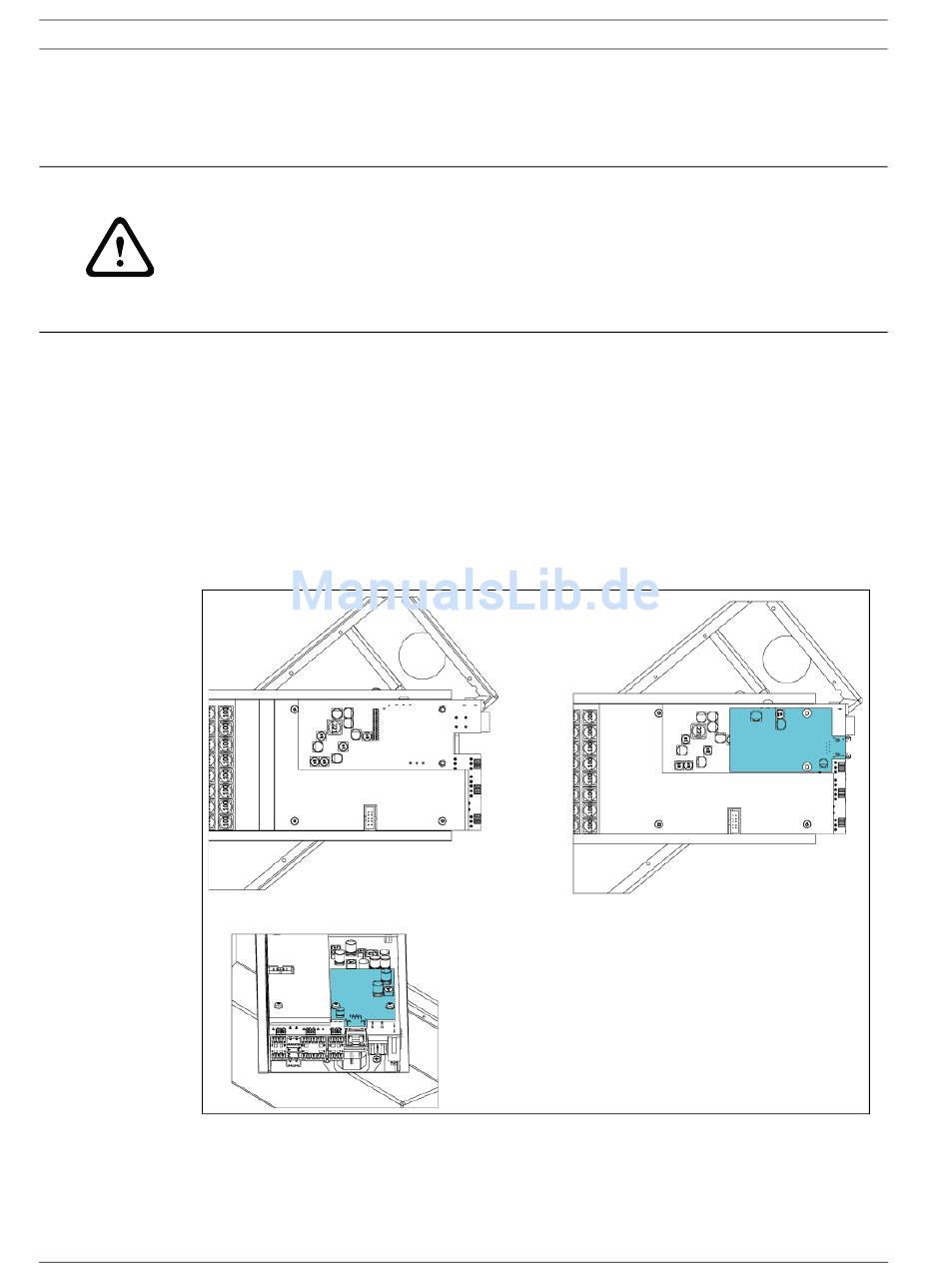

Bild 4.6 Installation des CobraNet®-Moduls
VARI_June-10 | V1.0 | 2010.06
