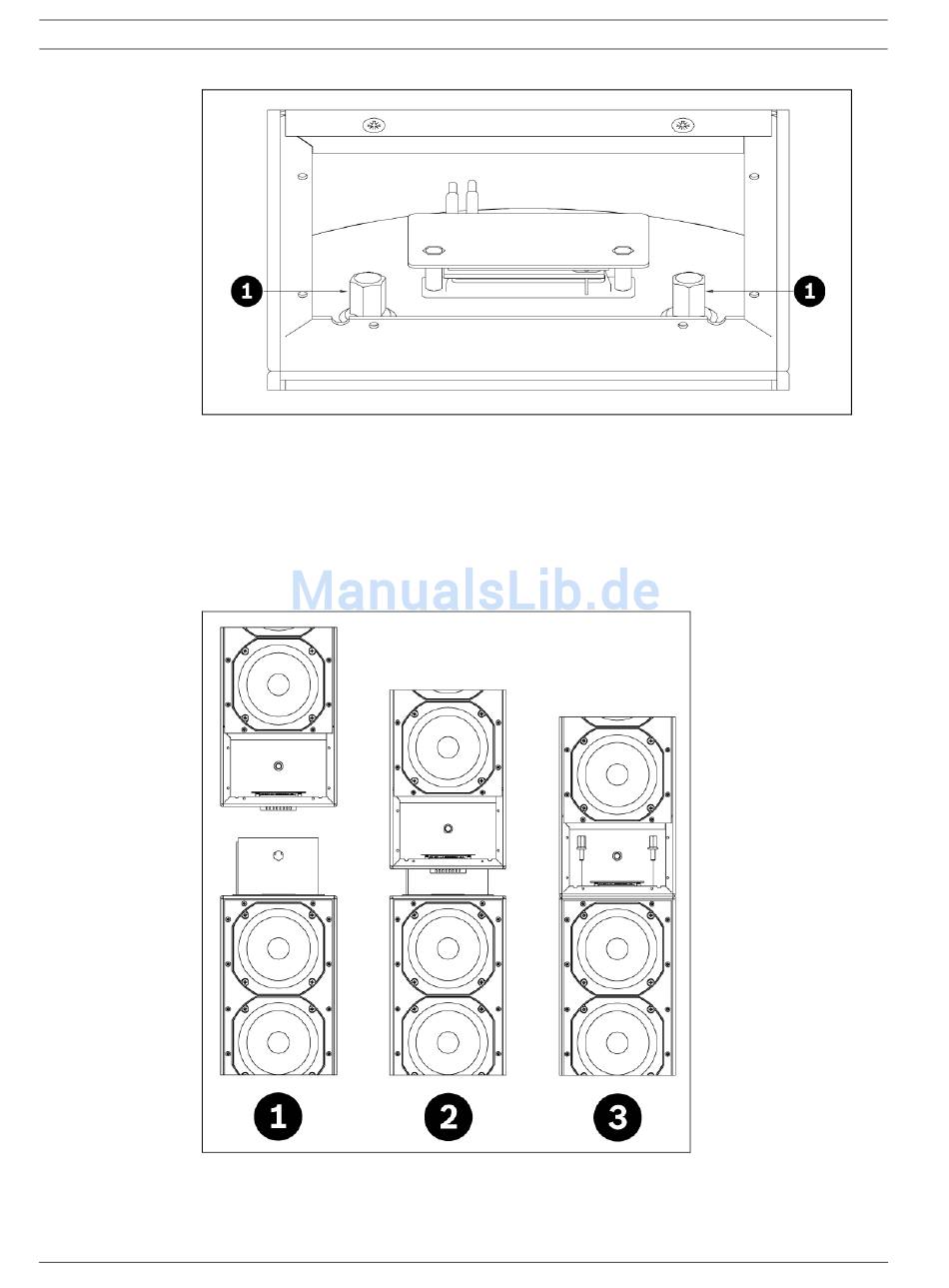

Bild 4.4 Zugang zu den Befestigungsschrauben
Richten Sie die Erweiterungseinheit vorsichtig zur Basiseinheit aus, und fügen Sie die beiden
mehrpoligen Steckverbinder zusammen (1, 2, 3, Bild 4.5). Bei diesem Vorgang wird
möglicherweise eine zweite Person benötigt, um die Basiseinheit festzuhalten. Die
Steckverbinder dürfen erst zusammengefügt werden, wenn die Steckkragen exakt zueinander
ausgerichtet sind, um zu vermeiden, dass Kontakte des Stiftsteckverbinders verbogen
werden.
Bild 4.5 Zusammenfügen der Erweiterungseinheit mit der Basiseinheit
