4 Wissenswertes
Fahrweise III – "Rinsing"
Betriebszustand: Run (Aktiv)
Im Zustand "Aktiv" wird zuerst das Absperrventil "V01" geöffnet und anschließend
die Pumpe "M01" eingeschaltet, damit der Spülweg gestellt ist.
Während des Spülvorgangs wird der Durchflussregler "F01" im Stellmodus
betrieben, d.h. das EPH gibt einen Stellwert an den Regler. Dieser gibt ihn weiter
zum Regelventil. Der Stellwert beträgt hierbei 100%, damit das Regelventil
komplett geöffnet wird.
Erreicht der "Behälterstand (SP_LEVEL_AI)" den "maximalen Behälterstand
(IN_MAX_TANK_LEVL)" so wird die Fahrweise automatisch beendet.

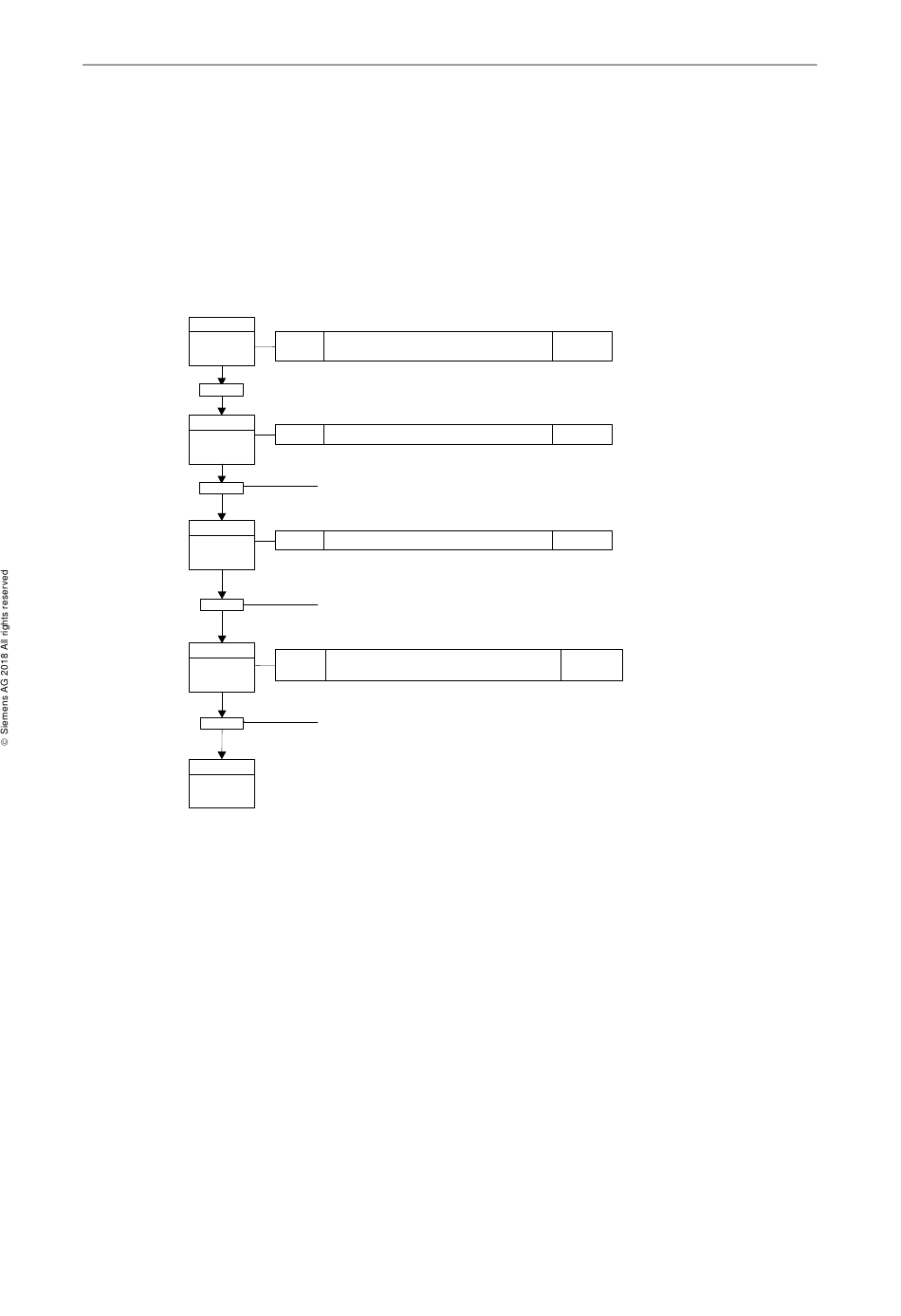

S1
Start
T1
S2
Open
Valve
T2
S3
Pump On
T3
S4
Control
Manual
T4
S5
End
Fahrweise IV – "Level_Control"
Betriebszustand: Run (Aktiv)
Im Zustand "Aktiv" wird zwischen drei Fällen unterschieden:
1. Wenn die im Behälter befindliche Produktmenge unterhalb des
Umschaltwertes "Feindosierung (IN_FINE_FILL_SW)" liegt, dann wird das
Absperrventil "V01" geöffnet und anschließend die Pumpe "M01"
eingeschaltet. Danach wird der Durchflussregler mit dem Sollwert
"Grobdosierung (SP_FLOW)" eingeschaltet.
2. Wenn die im Behälter befindliche Produktmenge zwischen dem Sollwert
"Grenzwert Feindosierung (IN_FINE_FILL_SW)" und dem "Sollstand
(SP_LEVEL)" liegt, dann wird das Absperrventil "V01" geöffnet und
anschließend die Pumpe "M01" eingeschaltet. Danach wird der
Durchflussregler mit dem Parameter "Feindosierung (IN_FINE_DOSE)"
eingeschaltet.
Equipment Phases
Beitrags-ID: 109740620,
V1.0,
Freigabe CM Hand Modus rücksetzen
(QV_ENABLE_CM_MAN = FALSE)
Absperrventil V01 öffnen
Absperrventil V01 geöffnet
Pumpe M01 einschalten
Pumpe M01 eingeschaltet
Regelventil über Durchflussregler mit
100% stellen
Istwert Behälterstand >= maximalen
Behälterstand
09/2018
77
