ITALIANO

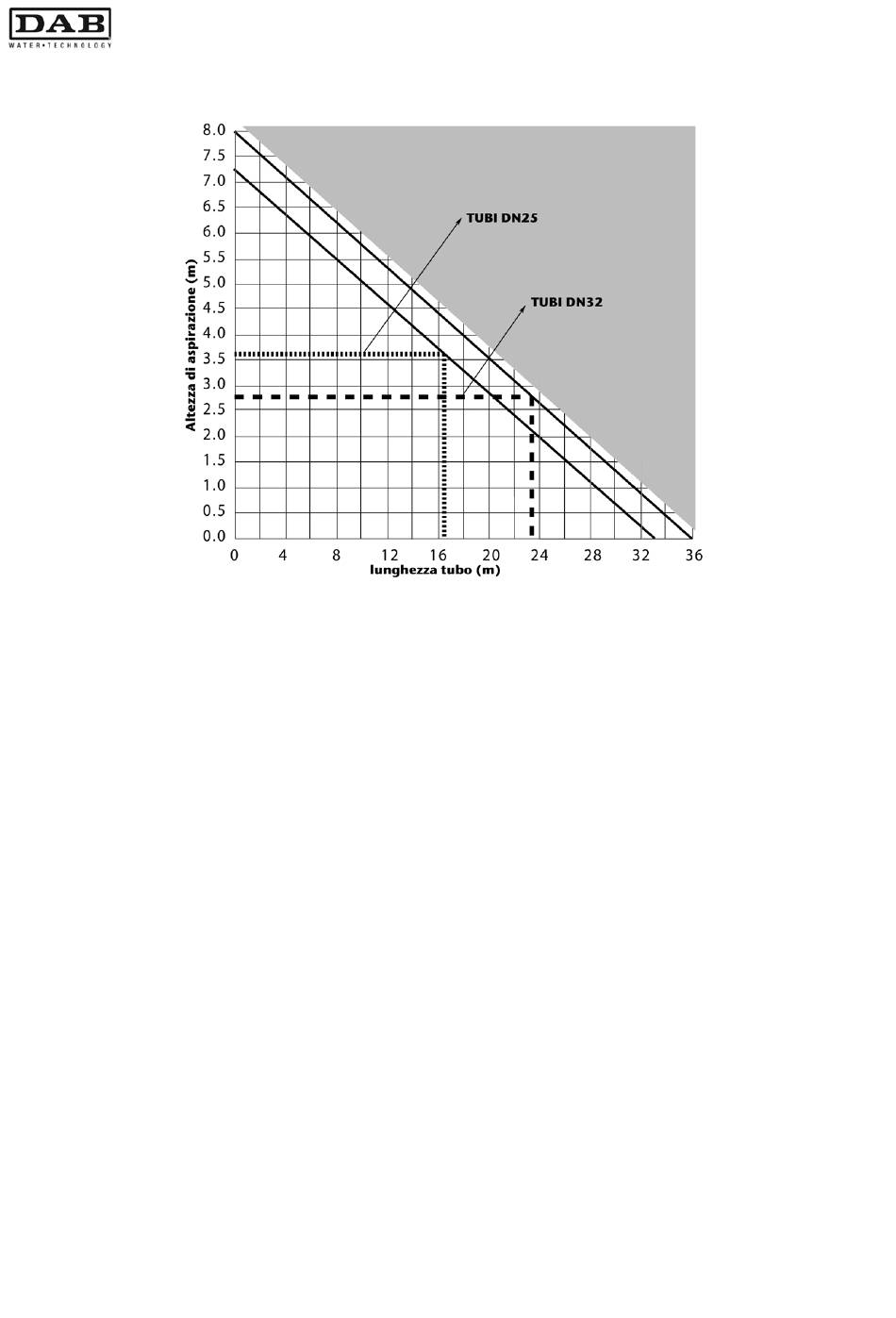

Corrispondenza tra lunghezza ed altezza del tubo di aspirazione
Procedere come segue:
1. Collegare il tubo di aspirazione al raccordo indicato in figura 01 punto 3.
ATTENZIONE
Utilizzando il flessibile in dotazione, il tubo di aspirazione può essere ruotato in un arco di 180°.
Utilizzare la tabella 1 per calcolare la massima lunghezza del tubo di aspirazione.

4.5 Collegamento del tubo di mandata

Procedere come segue:
1. Collegare il tubo di mandata attraverso il flessibile in dotazione al raccordo da 1" indicato in figura
01 punto 2.
2. Fissare il tubo con una fascetta serra tubo opportunamente fissata al muro.
ATTENZIONE
Si consiglia di installare una valvola di intercettazione prima della valvola a galleggiante, questo offre
la possibilità di chiudere l'alimentazione dI rete in caso di rottura o guasto, e di eseguire la
manutenzione in condizioni di sicurezza.
4.6 Installazione regolatore di livello
Il regolatore di livello deve essere installato all'interno della cisterna di raccolta acqua piovana.
Procedere come segue:
1. Posizionare il galleggiante come indicato in figura. 04.
2. La posizione consigliata del contrappeso è di almeno 20 cm sopra al galleggiante.
Tabella 1
10
