Tylo CROWN COMBI ELITE Installationsanleitung Seite 55

1

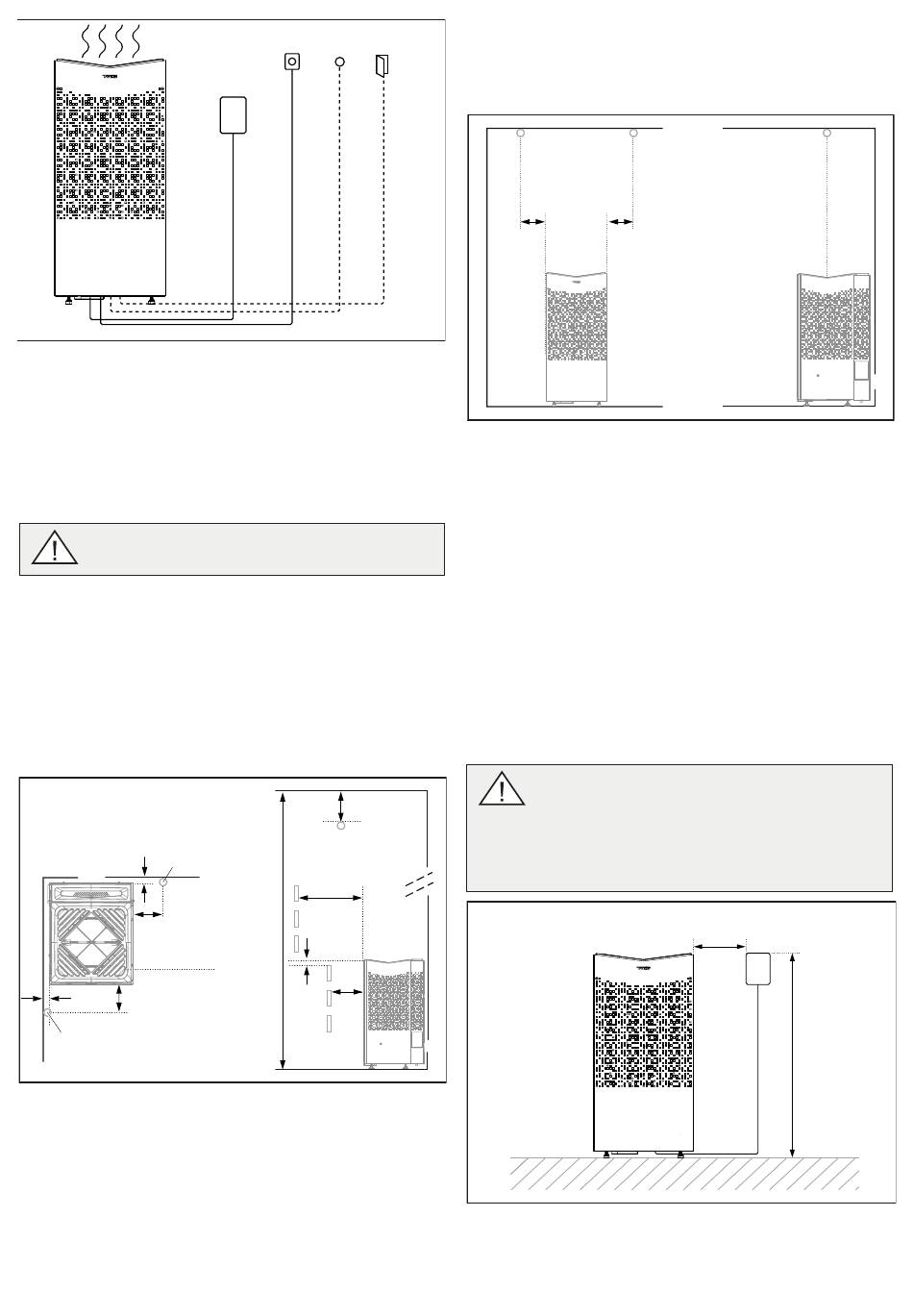

Afbeelding 2: Schematisch overzicht van de installatie
1. Saunakachel
2. Bedieningspaneel
3. Sensor
4. Externe aan/uit-schakelaar (optie waarvoor een deurcontact
is vereist)
5. Deurcontact
Plaatsing van de kachel - normale installatie
GEVAAR! Er mag slechts één kachel in dezelfde
saunacabine worden geïnstalleerd.
De saunakachel plaatsen:
• Plaats de kachel op dezelfde wand als waarin zich de deur
bevindt (of op de zijwand als deze zich zeer dicht bij de
deurwand bevindt).
• Plaats de kachel op veilige afstand van de vloer, zijwanden
en binneninrichting (zie afbeelding 3).
Plaats de sensor zoals op de afbeelding is aangegeven
(zie afbeelding 3). Sluit elke actieve luchtinlaat binnen 1000 mm
van de sensor af,
4
3
2
1
5
3
Afbeelding 3: Plaatsing van de kachel - normale installatie
1. Minimumafstand vanaf de zijwand: 50 mm
2. Sensorpositie mogelijkheid 1: 300 mm vanaf de kachel
3. Sensor
4. Minimumafstand vanaf de achterwand: 50 mm
5. Sensorpositie mogelijkheid 2: 300 mm vanaf de voorkant van
de kachel
6. Sensorpositie: 150 mm vanaf het plafond
7. Minimumafstand tot binneninrichting: 50 mm
8. Minimumhoogte plafond: 1900 mm
9. Minimumafstand: 20 mm
10. Minimumafstand tot binneninrichting: 30 mm
3
4 5
2
6
7
8
10
9
Als de wand waarop de sensor moet worden geïnstalleerd,
is gemaakt van materiaal dat goed warmte absorbeert
(bijvoorbeeld beton of steen) of van gehard glas, kan de sensor
in het plafond worden geïnstalleerd op een afstand van de kachel
die in afbeelding 4 wordt aangegeven.
1 1
Afbeelding 4: Sensorinstallatie aan plafond
1. 300 mm
Plaatsing van het Tylö Elite-bedieningspaneel
Waar mogelijk wordt plaatsing van het bedieningspaneel
buiten de saunaruimte aanbevolen vanwege de lagere
omgevingstemperaturen.
Het bedieningspaneel kan worden geplaatst in een
Tylö-saunaruimte of een zelfgebouwde saunaruimte met correcte
ventilatie die werkt volgens de door Tylö aanbevolen ventilatie
(natuurlijk ventilatieprincipe). Lees de secties met de titel
Plaatsing van de inlaatopening en Plaatsing van de uitlaatopening
in deze instructies. Het bedieningspaneel moet altijd buiten de
saunacabine worden geplaatst als niet aan deze eisen wordt
voldaan. Als het bedieningspaneel in de saunacabine wordt
geïnstalleerd, moet het worden geplaatst met inachtneming van
de veiligheidsafstanden en installatiehoogte, zie afbeelding 5.
WAARSCHUWING! Bij onjuiste ventilatie kan
een bedieningspaneel in de saunacabine
worden blootgesteld aan te hoge temperaturen,
waardoor het bedieningspaneel vervormd of
defect kan raken. De omgevingstemperatuur
rond het bedieningspaneel mag nooit meer
dan 80 °C bedragen.
1
Afbeelding 5: Veiligheidsafstand/installatiehoogte, bedieningspaneel
1. Kachel
2. Bedieningspaneel Elite
3. Maximaal 800 mm
4. Minimaal 300 mm
53
4
2
3
