FÖRE INSTALLATION
Delar
Kontrollera att följande delar finns med i emballaget:
2
1
5
3
4
6
7
9
8

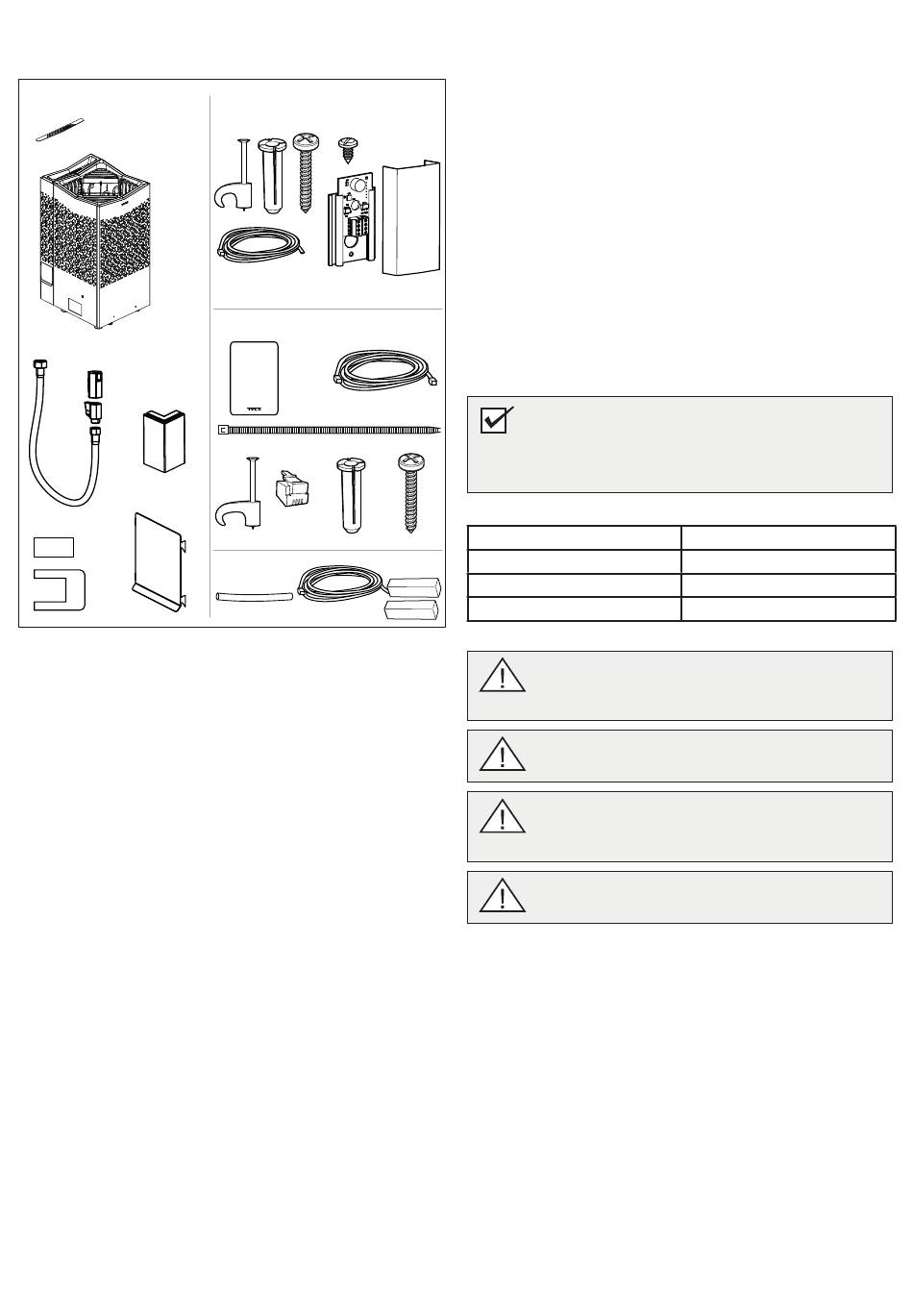

Fig 1: Bastuaggregatets/manöverpanelens delar
1. Bastuaggregat
2. Örtsil
3. Slang
4. Ventil
5. Pip
6. Tippskydd x 2 st
7. Varningstexter
8. Överkopplingsbleck x 3 st
9. Tömningslucka x 1 st
10. Skruv B4x6,5 x2 st
11. Clips TC (3-5) x 10 st
12. Plastplugg 25x5 x 2 st
13. Skruv B6x25 x 2 st
14. Fukt- och tempsensor
15. Kabel mellan aggregat och fukt- och tempsensor, RJ10 4P4C,
kabellängd 4 m x 1 st
16. Manöverpanel Elite
17. Kabel mellan aggregat och manöverpanel, RJ10 4P4C, kabel-
längd 5 m x 1 st
18. Buntband
19. Clips C3x5 x 10 st
20. Modularplugg 4, 4/4RJ10 x 2 st
21. Plastplugg 25x5 x 3 st
22. Skruv B6x25 x 3 st
23. Skyddsslang Ø14x150 mm x 3 st, för RJ10 kablar (sensor,
manöverpanel, dörrkontakt)
24. Dörrkontakt (Combi Elite)
Kontakta återförsäljare om någon del saknas.
Manöverpanel Elite medföljer.
Se separata anvisningar.
10
11 12 13
15
14
16
17
Elite
18
2
19 21
20
23
24
Krav för installation
För säker användning av aggregatet, kontrollera att följande krav
tillgodoses:
• Allt anslutningsarbete får endast utföras av behörig elinstallatör
enligt gällande föreskrifter
• Använd H07RN-F (60245 IEC 66) kabel eller liknande.
• Kabeldragningarna ska vara korrekt utförda (se Avsnittet An-
slutning/kopplingsschema, Fig 18).
• Säkringens storlek (A) och strömkabelns storlek (mm²) ska pas-
sa aggregatet (se Avsnittet Anslutning/kopplingsschema, sidan
Fig 18).
• Ventilation av bastu ska utföras enligt instruktioner i denna
manual (se Avsnittet Inluftsventilens placering, fig 6, Avsnittet
Utluftsventilens placering, fig 6).
• Placering av bastuaggregat, manöverpanel och sensor ska ske
enligt instruktionerna i denna manual.
• Aggregatets effekt (kW) ska vara anpassat till bastuns volym (m³)
(se Tabell 1). Minimivolymen får inte underskridas och maximivo-
lymen får inte överskridas.
• Bastuns väggar och tak ska vara väl värmeisolerade. Vi rekom-
menderar att bastun kläs med träpanel invändigt.
NOTERA! En glas- eller stenvägg utan värmeisole-
ring ökar föruppvärmningstiden. Varje kvadratmeter
av oisolerad tak- eller väggyta motsvarar ett tillägg på
1–2 m³ till bastuns volym.
Tabell 1: Effekt och bastuvolym
Effekt kW
6,6
8
10,8
FARA! Felaktig ventilation eller felaktig placering
av aggregat kan under vissa betingelser medföra
torrdestillation med risk för brand!
FARA! Otillräcklig isolering av basturummet kan
medföra risk för brand!
FARA! Användning av felaktiga material i bastu-
rum, som t.ex. spånplatta, gips o.s.v. kan medföra
risk för brand!
FARA! Anslutning av aggregatet skall utföras av
behörig elektriker enligt gällande föreskrifter!
Verktyg för installation
Följande verktyg/material behövs för montering/anslutning:
• vattenpass,
• skiftnyckel,
• borrmaskin,
• skruvmejslar.
Planering av installation
Innan du påbörjar monteringen av bastuaggregatet bör du:
• Planera bastuaggregatets placering (se Avsnittet Aggregatets
placering - normalmontage, fig 3).
• Planera manöverpanelens placering (se medföljande anvis-
ning för manöverpanel för tillåten placering). Se även Avsnit-
tet Manöverpanelens placering, fig 5.
• Planera sensorns placering (se Fig 3 samt Fig 4).
• Placera inluftsventilen (se Avsnittet Inluftsventilens placering,
fig 6).
• Placera utluftsventilen (se Avsnittet Utluftsventilens placering,
fig 6).
• Planera elinstallationen (se Avsnittet Anslutning/kopplings-
chema, Fig 18).
Bastuvolym min/max m³
4-8
6-12
10-18
