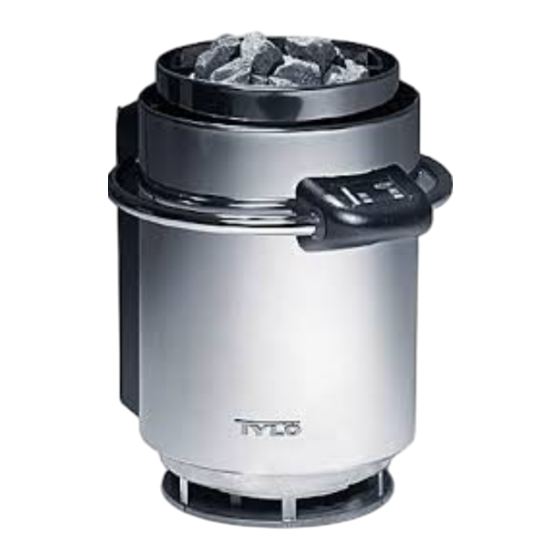

TYLÖ MEGA-LINE SUPER 10
1. ALLGEMEINES
Wir bedanken uns für Ihr Vertrauen für unser Tylö-Produkt. Tylö-Saunaöfen sind bekannt für ihre hohe Qualität und besitzen
eine lange Lebensdauer. Wir empfehlen, dass Sie und Ihr Monteur sich mit dieser Anleitung bekannt machen und diese
Anleitung jederzeit zugänglich aufbewahren. Nach der Montage wird die Montageanleitung dem Besitzer der Sauna oder dem
Benutzer weitergegeben. Vor der Installation und der Inbetriebnahme, lesen Sie die Anleitung sorgfältig durch,
besonders den Abschnitt „WARNUNGEN" auf Seite 3.
2. MONTAGE
2.1. Montageort des Saunaofens
Bei der Montage müssen die Sicherheitsabstände des
Herstellers beachtet werden (Tabelle 3 Seite 5). Diese
Sicherheitsabstände befinden sich auch auf dem Typenschild
am Saunaofen. Die

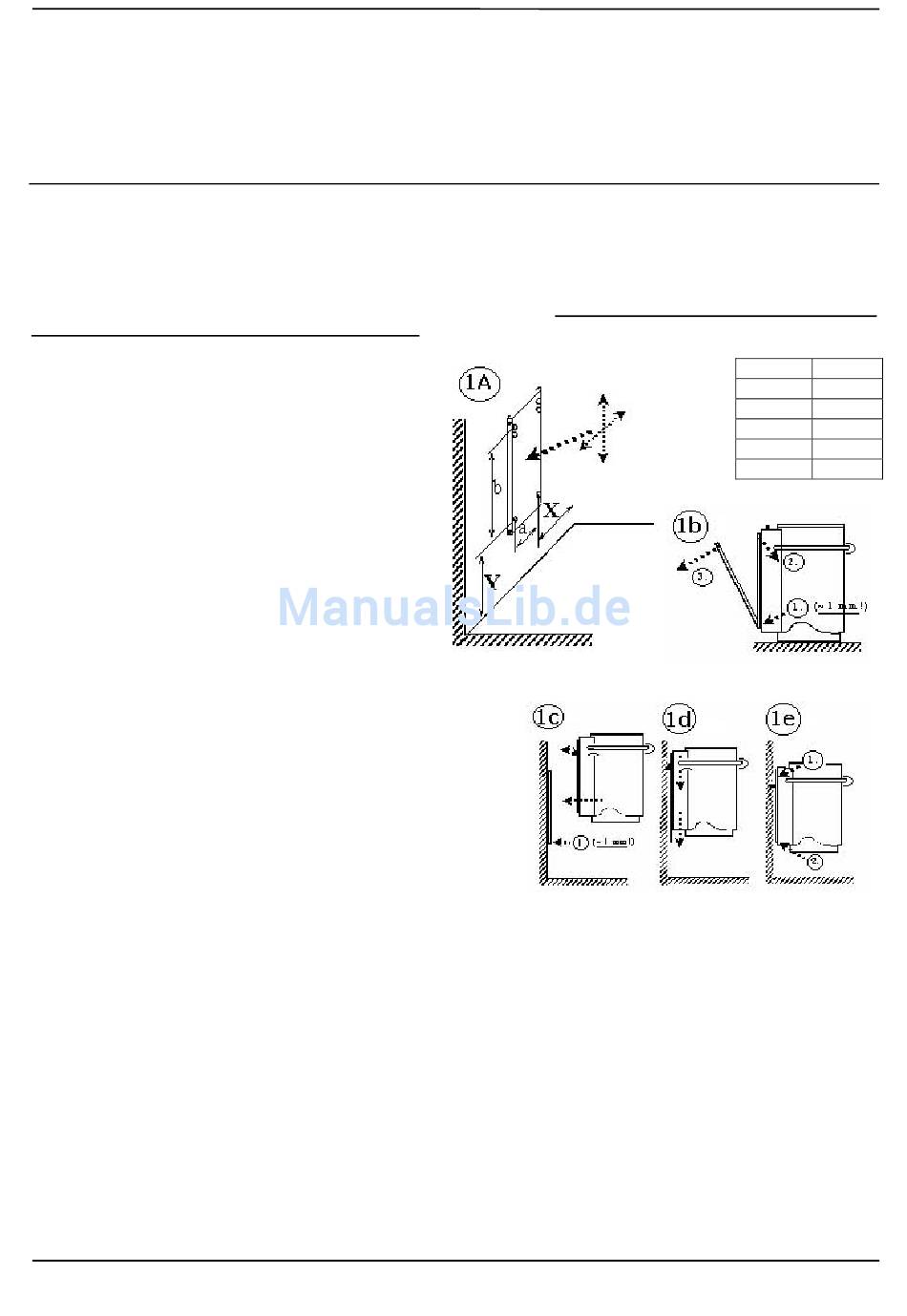

Wandklemme können der Abbildung 1A entnommen
werden. Der Schutz von Wänden und der Decke neben dem
Saunaofen mit einem zusätzlichen Blech kann einen
gefährlichen Temperaturanstieg in den Wandmaterialen
verursachen. Dieser Saunaofen sollte nicht eingebaut oder in
eine Wandnische montiert werden.
2.2. Montage des Saunaofens an die Wand
Der Ofen hat eine abnehmbare Wandklemme, welche die
Montage erleichtert (Abb. 1b), wobei die Befestigungsschrauben und
die Wandklemme im Voraus in die Wand befestigt werden können
(Abb. 1a). Die Befestigung an die Holzwand kann mit den beigelegten
Befestigungsschrauben erfolgen. Ein dünnes Paneelbrett genügt nicht
für eine sichere Befestigung; verstärken Sie es hinten mit einem Brett
oder einer Furnierplatte an den Befestigungsstellen. In gemauerten
sowie Ziegel- und anderen Steinwänden werden hitzebeständige
Klammen (Klemm- oder Schlagankerklammen, keine sogenannten
Kunststoffdübel) verwendet. Der Ofen wird gemäß der Abbildung 1c,
1d, 1e an seinen Platz gehoben. Heben Sie den Ofen nicht von den
Widerständen oder vom oberen Blech des Hintergehäuses, sondern von
der Unter– und Oberkante der Auskleidung stützend. An einer Seite
vor dem Saunaofen ist ein Freiraum für die Wartung zu lassen.
2.3. Stromanschluss
Die elektrische Montage des Saunaofens darf nur von einem Fachmann durchgeführt werden. Die Überprüfung der technischen
Angaben in der Tabelle ist vor der Montage erforderlich. Der Stromanschluss des Saunaofens darf nur von einem fachkundigen
Elektromonteur durchgeführt werden und muss den örtlich geltenden Bestimmungen entsprechen. Der Saunaofen wird halbfest
an die Klemmdose an der Saunawand befestigt. Als Anschlussleitung wird ein Gummikabel von Typ H07RN-F (VSN, VSB)
oder ein entsprechendes Kabel verwendet. PVC-isoliertes Kabel darf nicht verwendet werden. Der Schaltplan ist ein Teil dieser
Anleitung (Abbild. 7) und im Schaltkasten des Saunaofens zu finden. Schalten Sie den Netzstrom des Elektrosaunaofens nicht
über den Fehlerstromschalter.
Der Anschluss wird vor dem Heben des Ofens an seinen Platz wie folgt ausgeführt: 1. Entfernen Sie zuerst die Wandklemme
hinter dem Ofen, öffnen Sie die oberen Befestigungsschrauben auf den Seiten des Ofens, lockern Sie die unteren an. 2.
Befestigen Sie die Durchführungsgummis und Zugentlastungsklemmen. 3. Ziehen Sie das Kabel durch das
Durchführungsgummi in den Schaltkasten durch. 4. Befestigen Sie das Kabel in die Zugentlastungsklemme und
Anschlussklemme anhand dem Schaltplan. 5. Bemessen Sie das Kabel so, dass es nicht unter der Steinkammer des Ofens und
nahe bei der Bodenplatte des Ofens führt.
KASTOR OY
- BEDIENUNGSANLEITUNG
ELEKTROSAUNAOFEN -
Befestigungsabmessungen
TYLÖ MEGA – LINE SUPER 10
der
4/2006
(mm) DI 10K
X (min) 195
Y (min) 260
Y (max) 305
a 165
b 320
