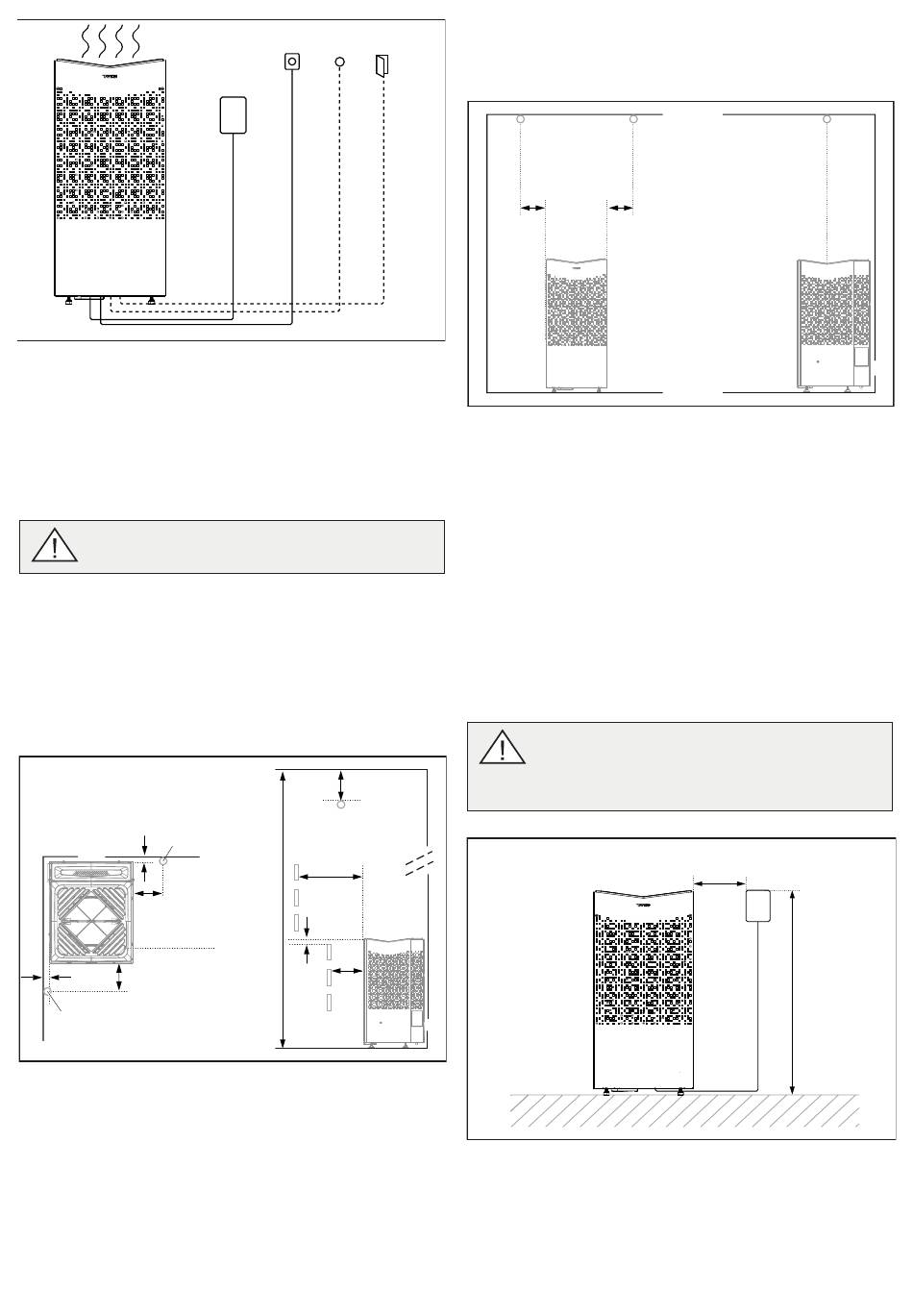

Fig 2: Schematisk översikt av installation
1.
Bastuaggregat
2.
Manöverpanel
3.
Sensor
4.
Extern on/off-brytare (tillval, dörrkontakt krävs för funktion)
5.
Dörrkontakt
Aggregatets placering - normalmontage
FARA! Det är ej tillåtet att montera mer än ett
bastuaggregat i samma basturum.
Placera bastuaggregatet:
•
vid samma vägg som dörren (endast i undantagsfall på sido-
väggen, men då mycket nära dörrväggen).
•
på säkert avstånd till golvet, sidoväggar och inredning (se Fig
3).
Placera sensorn enligt bilden (se Fig 3), tänk på att inte någon
aktiv friskluftsventil närmare än 1000 mm.
4
3
2
1
5
3
Fig 3: Placering av bastuaggregatet - normalmontage
1.
Minsta avstånd till sidovägg: 50 mm
2.
Sensorns placering alt 1: 300 mm från aggregat
3.
Sensor
4.
Minsta avstånd bakre vägg: 50 mm
5.
Sensorns placering alt 2: 300 mm från aggregatets front
6.
Sensorns placering: 150 mm från tak
7.
Minsta avstånd till inredning: 50mm
8.
Minsta takhöjd: 1900 mm
9.
Minsta avstånd: 20 mm
10. Minsta avstånd till inredning: 30 mm
3
4
5
2
6
7
8
10
9
Om väggen på vilken sensorn ska installeras är gjord av mycket
värmeabsorberande material (t.ex. betong, tegel m.m.) eller om
väggen är gjort av härdats glas, kan sensorn placeras i taket med
avstånd från aggregatet enligt Fig 4.
1
1
Fig 4: Takmontering av sensorn
1.
300 mm
Manöverpanelens (Tylö Elite) placering
Placering utanför basturum rekommenderas om möjligt på grund
av lägre omgivningstemperaturer.
Manöverpanelen Elite är tillåten att placeras inne i ett Tylö bastu-
rum alternativt egenbyggt basturum vars ventilation är utförd och
fungerar enligt Tylö förespråkad ventilation (självdragsprincip).
Läs avsnitten Inluftventilens och Utluftsventilens placering i denna
anvisning. Manöverpanelen skall alltid placeras utanför basturum-
met om inte dessa krav är uppfyllda.
Vid placering inne i basturummet så ska manöverpanelen monte-
ras med hänsyn till säkerhetsavstånd och monteringshöjd, se Fig
5.
VARNING! Vid felaktigt utförd ventilation riskerar
monterad manöverpanel inne i basturum att ut-
sättas för högre temperatur än tillåten och kan bli
deformerad eller gå sönder. Omgivningstempera-
tur för manöverpanel får aldrig överstiga 80°C.
1
Fig 5: Säkerhetsavstånd/monteringshöjd manöverpanel
1.
Aggregat
2.
Manöverpanel Elite
3.
Max 800 mm
4.
Min 300 mm
3
4
2
3
