VARNING! Se alltid till att aggregatet ansluts med
rätt huvudspänning/fasspänning!
Aggregatet ansluts med vanlig standardledning (Fk eller EKK),
godkänd för fast installation.
Eventuell enkelledare (Fk) skyddas i elrör (VP) fram till aggrega-
tet.
5.
Anslut elkabeln (se Fig 11) enligt kopplingsschema (se Fig.
18).
8
9
3
7
Fig 11: Eldosan
1.
Elkabel
2.
Plint för inkoppling av elkabel
3.
16 mm Knockouts (x4)
4.
Manöverpanelens kabel
5.
Modularkontakter för inkoppling
av manöverpanel, sensor etc.
6.
Dra kablar för manöverpanel och temperatursensor genom
kabelgenomföringarna se fig 11. Anslut manöververpanelens
kabel i en av de fyra RS485-kontakterna (position 6-9, se Fig
20).
7.
Anslut temp/fuktsensor kabeln i position 6-9, se fig 20. Dra ut
lådan för att sträcka kablarna och spänn dragavlastningar
na (se fig 12).
8.
Anslut eventuell kabel till belysning / aux, se Fig 11, enligt
kopplingsschema Fig 18.
9.
Skjut in lådan, montera tillbaka främre och bakre inkopplings
luckorna och skruva fast dem (se 13).
11
6
5
4
2
10
1
6.
Sensorns kabel
7.
Eventuell belysningskabel
8.
Plint för eventuell inkoppling
av belysning + AUX
9.
Dragavlastning för kablar till
modularkontakter (x2)
10. Dragavlastning för elkabel
11. Skyddsslang för RJ10 kablar

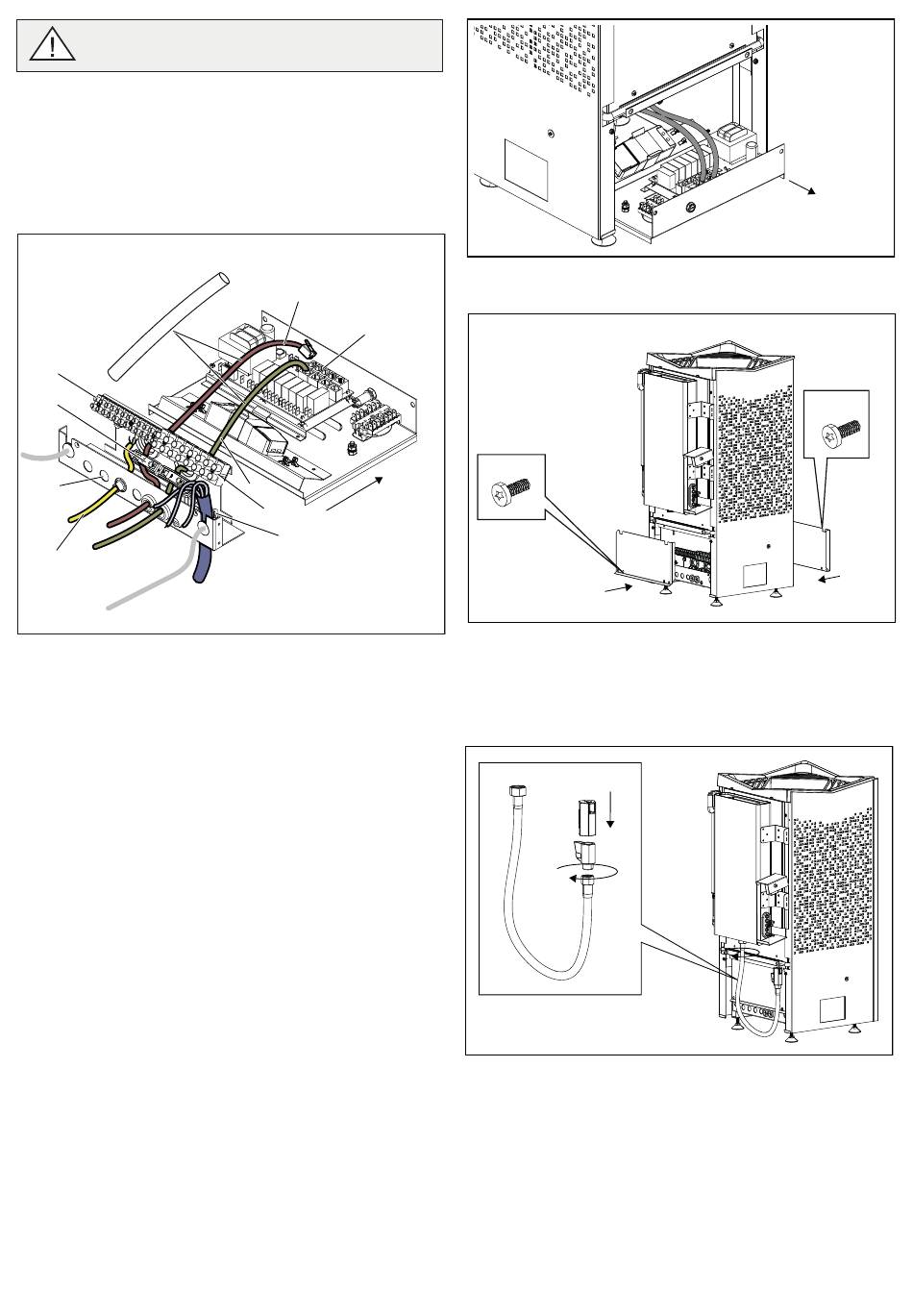

Fig 12: Dra ut lådan för lättare åtkomst
x2
Fig 13: Montera tillbaka luckorna bak och fram.
10. Montera slangen genom att skruva fast ventilen, trycka på
pipen och skruva på den på tanken (se fig 14)
Fig 14: Montera tömningsslangen
11. Haka tillbaka front och bakstycke och fäst dem med sina
skruvar (se fig 15)
12. Montera locket till vattentanken och fäst med de två skruvar-
na och haka på tömningsluckan på sidan.
x2
