Installation - Tylo CROWN COMBI ELITE Installationsanleitung

4
Inluftsventilens placering
Placera inluftsventilen rakt genom väggen mitt under aggregatet.
Ventilstorlek för en familjebastu ca. 125 cm².
Dörrens luftcirkulation skall samarbeta med varmluften från ag-
gregatet.
1
3

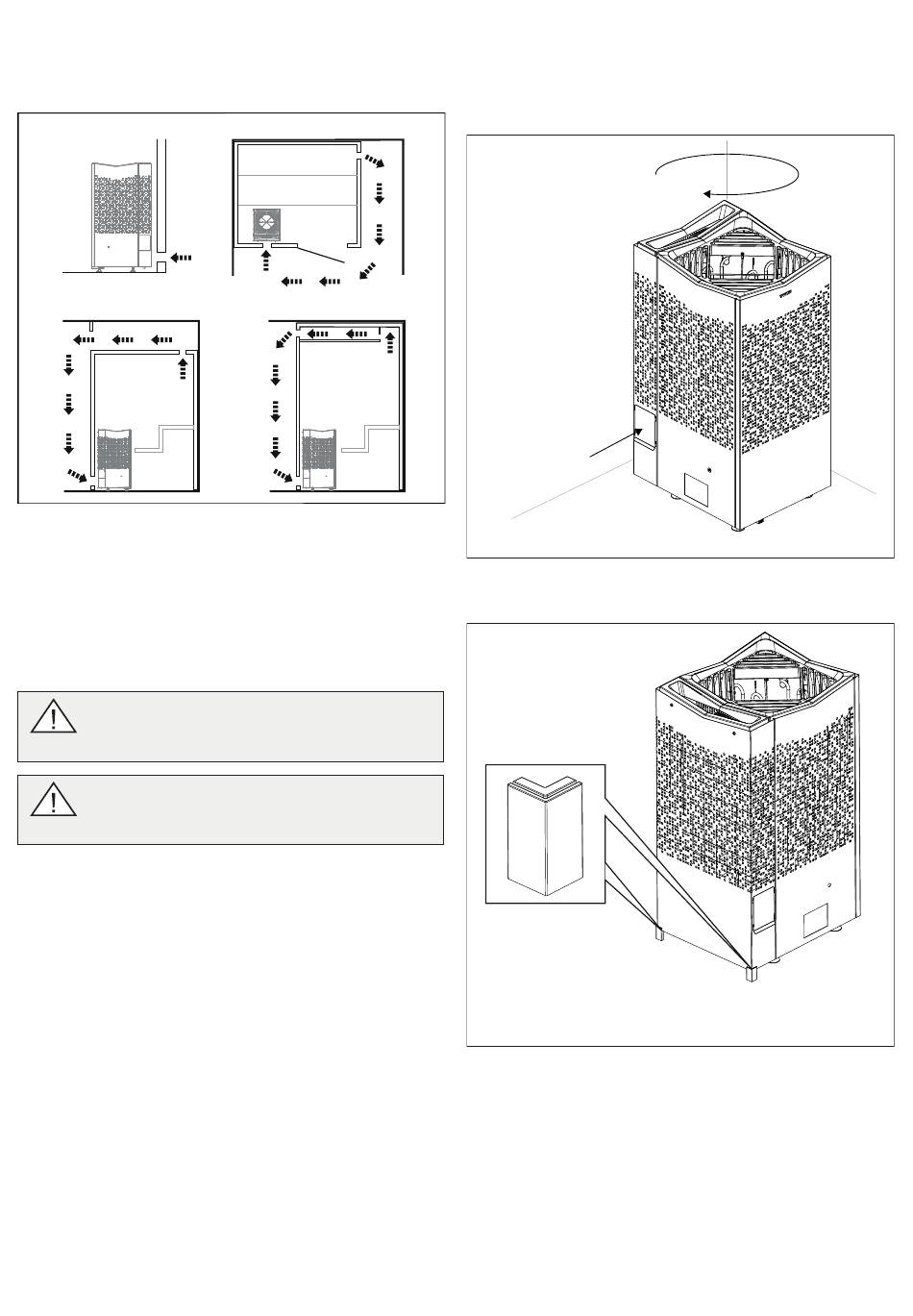

Fig 6: In- och utluftsventilens placering
1. Inluftsventilens placering.
2. Utluftsventilens placering genom bastuvägg.
3. Utluftsventilens placering genom tomrum.
4. Utluftsventilens placering via trumma.
Utluftsventilens placering
FARA! Utluftsventil skall ej mynna ut i det fria.
Detta kan påverka aggregatets temperaturskydd
då ventilationsriktningen kan bli omvänd.
FARA! Eventuellt tomrum ovanför bastutaket får
ej vara helt inneslutet, utan måste ha minst ett
ventilhål på samma vägg som bastudörren!
Placera utluftsventilen:
• med maximalt avstånd till inluftsventilen, t.ex. i diagonal (se
Fig 6).
• högt på väggen eller i taket (se Fig 6).
• så att den utmynnar till det utrymme som dörr och inluftsven-
tilmynnar till.
Utluftsventilen ska ha samma area som inluftsventilen.
Tillse att in-, och utluftsventilen är öppen.
Mekaniskt ventilation rekommenderas ej p.g.a. risk för felaktig
luftväxling som kan påverka aggregatets temperaturskydd nega-
tivt.

INSTALLATION

Installation av bastuaggregat
1.
2
4
Fig 7A: Orientering av aggregat
Fig 7B: Om placering längre ifrån bakre vägg än 200 mm (fristå-
ende) , montera dit tipp-skydden.
Placera aggregatet så att luckan på vänster sida är åtkomlig
för att underlätta tömning av vattentanken efter bad.
