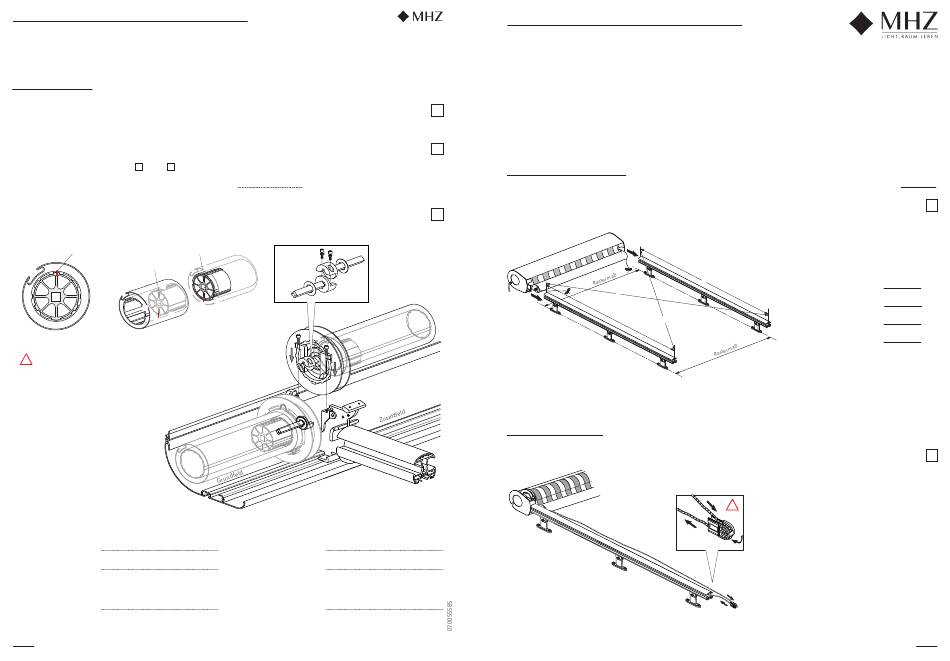

MHZ ALTO Checkliste

Außenbeschattung ALTO
Checkliste für die Montage
Nach der Montage:
11. Probelauf der Anlage durchführen, Endlagen und Tuchverlauf überprüfen
(Motor muss bei Erreichen der Endlagen abschalten)
12. Funktionsprüfung WISO (Zubehör)
Wind- und Sonnenwächter ja nein
Windfühler wurde auf folgenden Wert eingestellt:
13. Kopplung von Grund- und Zusatzfeld
Bitte auf Markierung
achten
X Markierung
X
Y
Y Y
Y
Y
Y
!
Achtung
Die Führungsnasen X und Y der
Adapter in den innenliegenden
Motorwellen von Grund- u. Zusatz-
feld, müssen so ausgerichtet werden,
dass sie zueinander fluchten. An der
Führungsnase X ist zur leichteren
Ausrichtung eine rote Markierung
angebracht.
Bitte beachten!
Ebenso müssen die Anzahl von Tuch-
wicklungen gleich sein und die Keder-
gassen der Tuchwellen von Grund-
und Zusatzfeld müssen zueinander
fluchten.
Kommission:
Montageort / Adresse:
Datum:
4
MHZ Hachtel GmbH & Co. KG · Sindelfinger Strasse 21 · 70771 Leinfelden-Echterdingen
Markierung
X
Y
Y
Y
X
Y
X
S e ils
ch e
ib e
Y
Y
Y
Auftragsnummer:
Firmenname / Ort:
Unterschrift:
Technische Änderungen vorbehalten, Ausgabe 03.2025
· Telefon: +49 711/97 51-0 · Telefax: +49 711/ 7 51-4 11 50
Außenbeschattung ALTO
Checkliste für die Montage
Sehr geehrte MHZ-Monteurin, sehr geehrter MHZ-Monteur,
diese Checkliste soll Sie in Ihrer täglichen Arbeit unterstützen. Wenn Sie auf diese Punkte achten, tragen Sie erheblich zur Lang-
lebigkeit des Produktes bei. Sie dient zu Ihrer eigenen Kontrolle. Bitte beachten Sie hierzu die beiliegende Montageanleitung.
Bewahren Sie die ausgefüllte Checkliste bei Ihren Unterlagen auf.
Bei der Montage der Anlage:
1. Anlagenrastermaß vorne und hinten überprüfen (Differenz max. 2 mm)
Diagonalmaß X + Y überprüfen (Differenz max. 5 mm)
Während der Montage:
2. Seilführung in Führungsschiene beachten (Seilverlauf von oben nach unten)
Technische Änderungen vorbehalten, Ausgabe 03.2025
· www.mhz.de
L
Y
X
!
erledigt:
Gemessene Maße:
Rastermaß oben: mm
Rastermaß unten: mm
Maß X: mm
Maß Y: mm
1
