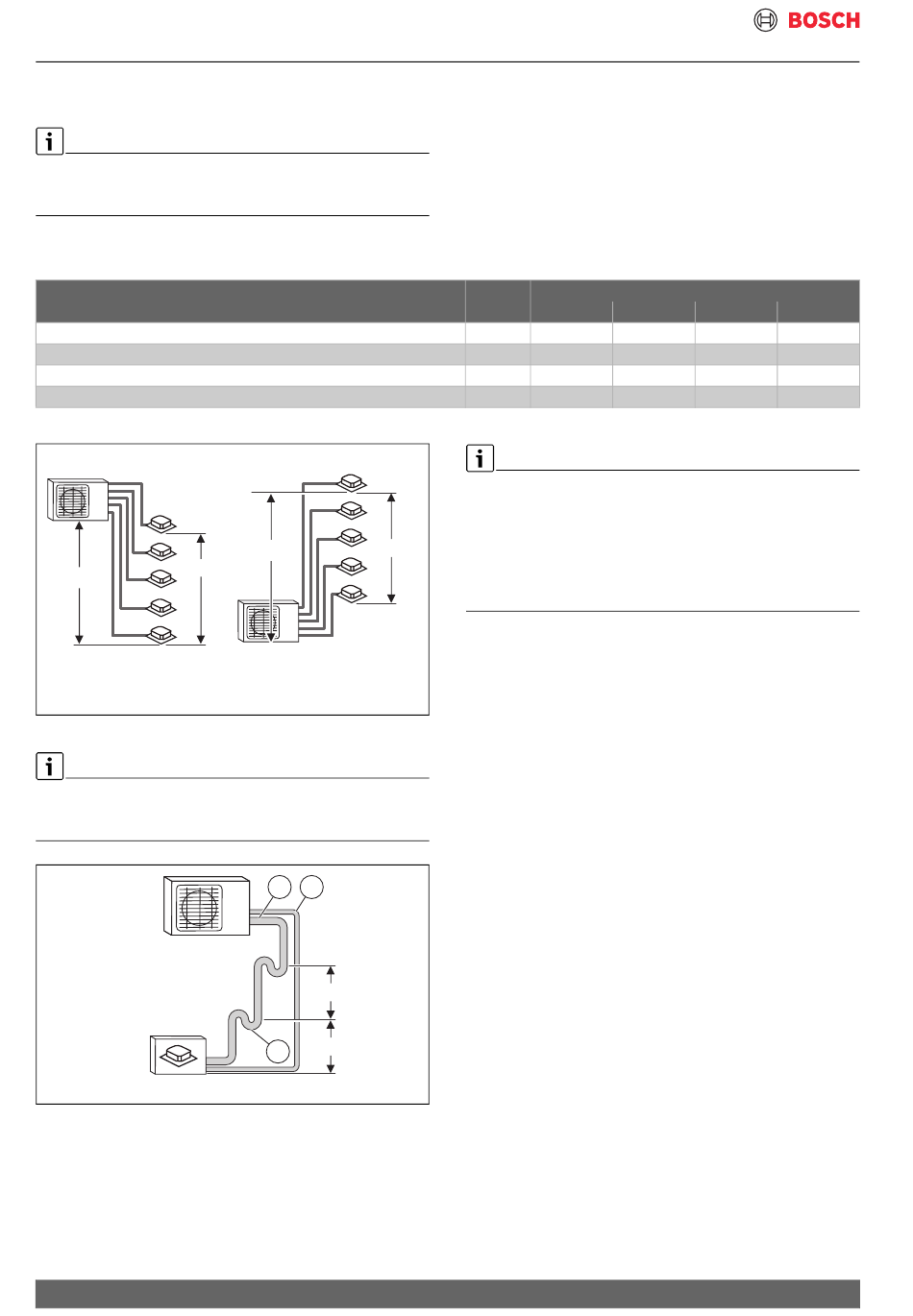

7 Rohrleitung
Rohrleitungslänge
Die in Tabelle 11 und Bild 16 angegebenen maximalen
Rohrleitungslängen und Höhenunterschiede müssen
eingehalten werden.
Mindestrohrlänge 3 m, um Vibrationen und Strömungs-
geräusche zu vermeiden.
Max. Länge für alle Räume
Max. Länge für eine Inneneinheit
Max. Höhenunterschied zwischen Innen- und Außeneinheit
Max. Höhenunterschied zwischen mehreren Inneneinheiten
Tab. 11 Maximal zulässige Rohrleitungslängen und Höhenunterschiede
≤ 10 m
≤ 15 m
Bild 16 Maximale Höhen
Die Inneneinheiten müssen jeweils mit einem eigenen
Rohrleitungspaar an die Außeneinheit angeschlossen
werden.
Bild 17 Höhenunterschied Installation Ölbogen
[1] Gasseite
[2] Flüssigkeitsseite
[3] Ölbogen
14
≤ 10 m
≤ 15 m
0010034307-001
1 2
≤ 6 m
≤ 6 m
3
0010034026-001
Einheit
53/2 E 79/3 E
m 40
m 25
m 15
m 10
Wenn Inneneinheiten niedriger als die Außeneinheit plat-
ziert werden:
▶ Gasseitig nach spätestens 6 m einen siphonförmigen
Bogen ausführen
und
▶ alle 6 m einen weiteren siphonförmigen Bogen ausfüh-
ren.
Rohrleitungsführung
Bei Geräten zur Wandinstallation kann die Rohrleitung
von links, rechts und hinten an die Inneneinheit herange-
führt werden.
Climate 5000 M – 6721859802 (2023/04)
CL5000M
105/4 E 125/5 E
60 80 80
30 35 35
15 15 15
10 10 10
