Elektrischer Anschluss

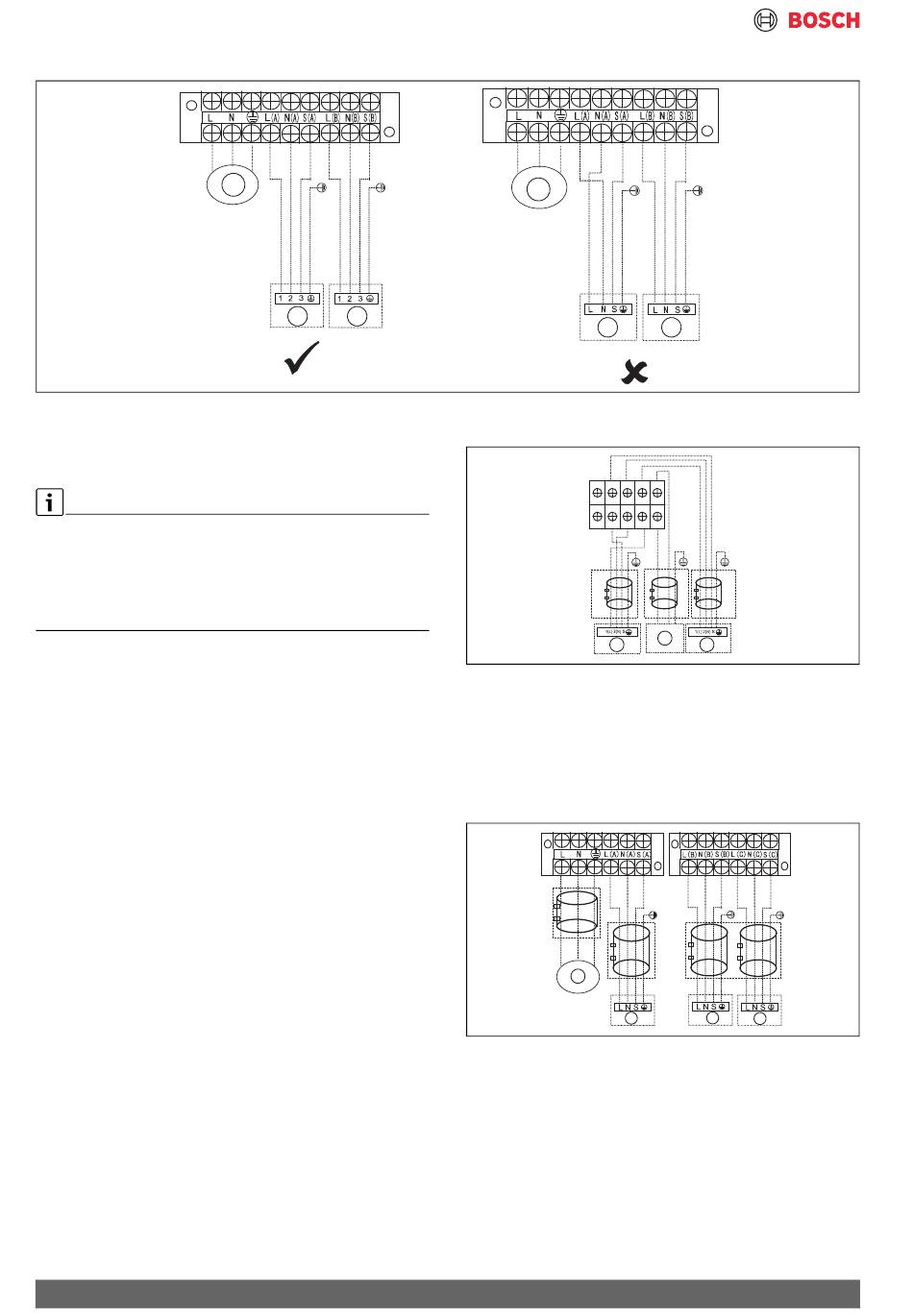

Verdrahtungsschema
Bild 21 Verdrahtungsschema
[1] Netzanschluss
[2] Inneneinheit A
[3] Inneneinheit B
Die Verbindungskabel ausschließlich an die Anschluss-
klemmen anschließen, die durch die entsprechenden Zif-
fern an der Klemmenleiste der Innen- und
Außeneinheiten angegeben sind. Anschlussklemme L (A)
der Außeneinheit muss mit Anschlussklemme L der In-
neneinheit verbunden werden.
22
1
2 3
1
2
Außeneinheit mit 2 Inneneinheiten
S(2) S(A) N(A) L(A)
S(1) N(B) L(B) L
S(B)
1)
W
1
Bild 22 Verdrahtungsschema Außeneinheit mit 2 Innen-
einheiten
[1] Inneneinheit A
[2] Netzanschluss
[3] Inneneinheit B
1)
Magnetring (optional)
Außeneinheit mit 3 Inneneinheiten
1)
1
21
Bild 23 Verdrahtungsschema Außeneinheit mit 3 Innen-
einheiten
[1] Netzanschluss
[2] Inneneinheit A
[3] Inneneinheit B
[4] Inneneinheit C
1)
Magnetring (optional)
