Elektrischer Anschluss
44
7.5

Hardwareeinstellungen

7.5.1 Geräteadresse einstellen
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1 ... 254 (4. Oktett)
IP-Adresse Broadcast 255
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf
OFF.
IP-Adresse ab Werk DHCP Server aktiv
Softwareadressierung: Die IP-Adresse wird über den Parameter IP-Adresse
(→  91) eingegeben .
IP-Adresse einstellen
Stromschlaggefahr beim Öffnen des Messumformergehäuses.
‣
Vor dem Öffnen des Messumformergehäuses:
‣
Das Gerät von der Energieversorgung trennen.
Die Default-IP Adresse darf nicht aktiviert sein →  45.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des
Gehäusedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und
gegebenenfallsVor-Ort-Anzeige vom Hauptelektronikmodul trennen .

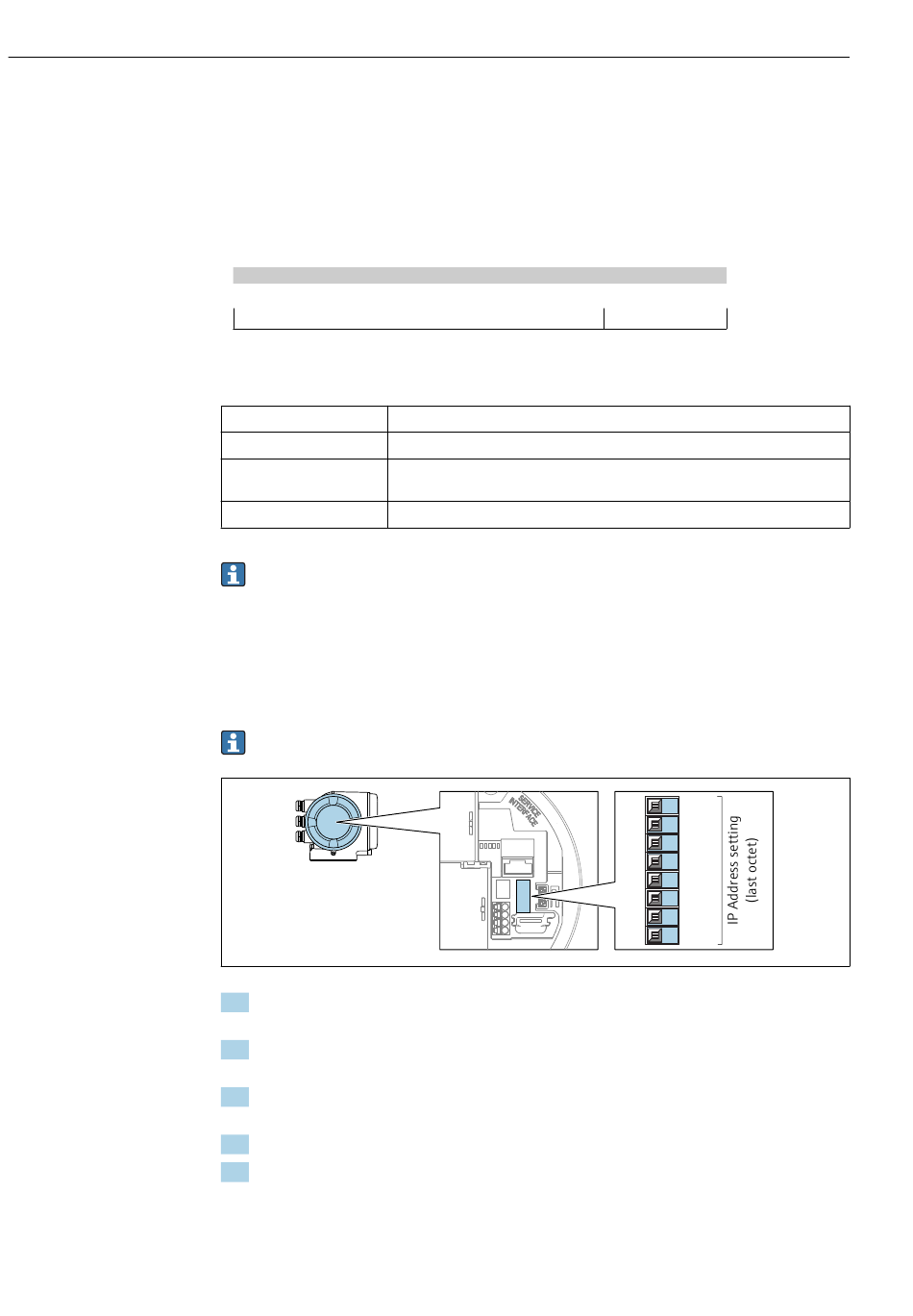

3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektro-
nikmodul einstellen.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
5. Gerät wieder an die Energieversorgung anschließen.
 Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet.
2. Oktett 3. Oktett
168. 1.
↓
Proline Promag H 300 EtherNet/IP
4. Oktett
XXX
↓
Via Software- und Hardwareadressierung
konfigurierbar
1 128
2 64
3 32
4 16
5 8
6 4
7 2
8 1
Endress+Hauser
A0029635
