7.4

Spezielle Anschlusshinweise

7.4.1

Anschlussbeispiele

EtherNet/IP
1

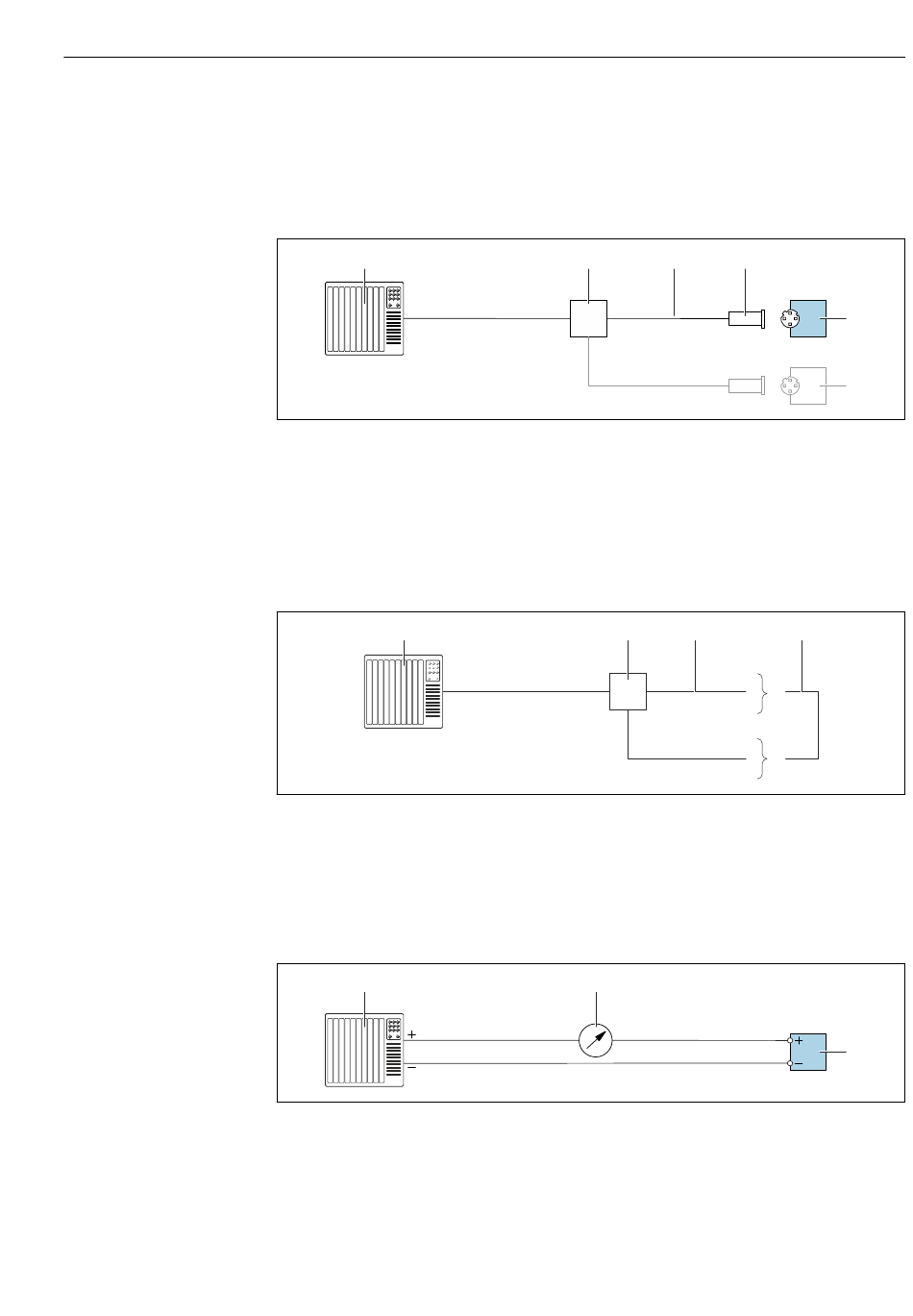

 9 Anschlussbeispiel für EtherNet/IP
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
EtherNet/IP: DLR (Device Level Ring)
1
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten →  29
4 Verbindungskabel zwischen den beiden Messumformern
5 Messumformer
Stromausgang 4-20 mA
1
 10 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten
3 Messumformer
2 3
2 3
2
4...20 mA
Elektrischer Anschluss
4
5
5
A0028767
4
5
5
A0027544
3
A0028758
