Relaisausgang; Stromeingang - Endress+Hauser Proline Promag H 300 EtherNet/IP Betriebsanleitung

Proline Promag H 300 EtherNet/IP
Endress+Hauser

Relaisausgang

1

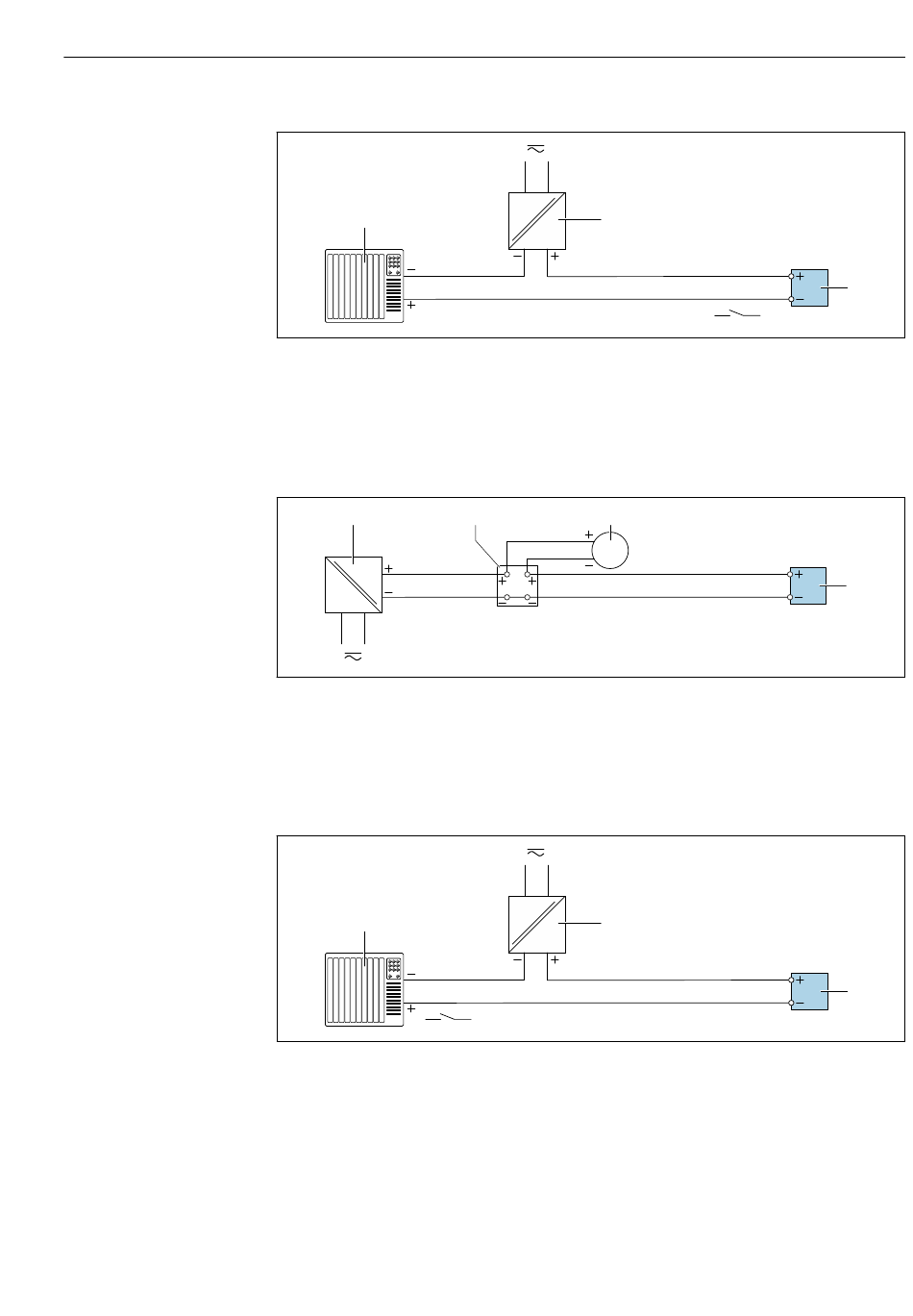

 14 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  177

Stromeingang

1
 15 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
3 Messumformer: Eingangswerte beachten
Statuseingang
1
 16 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
2
2 3
2
Elektrischer Anschluss
3
A0028760
4
A0028915
3
A0028764
43
