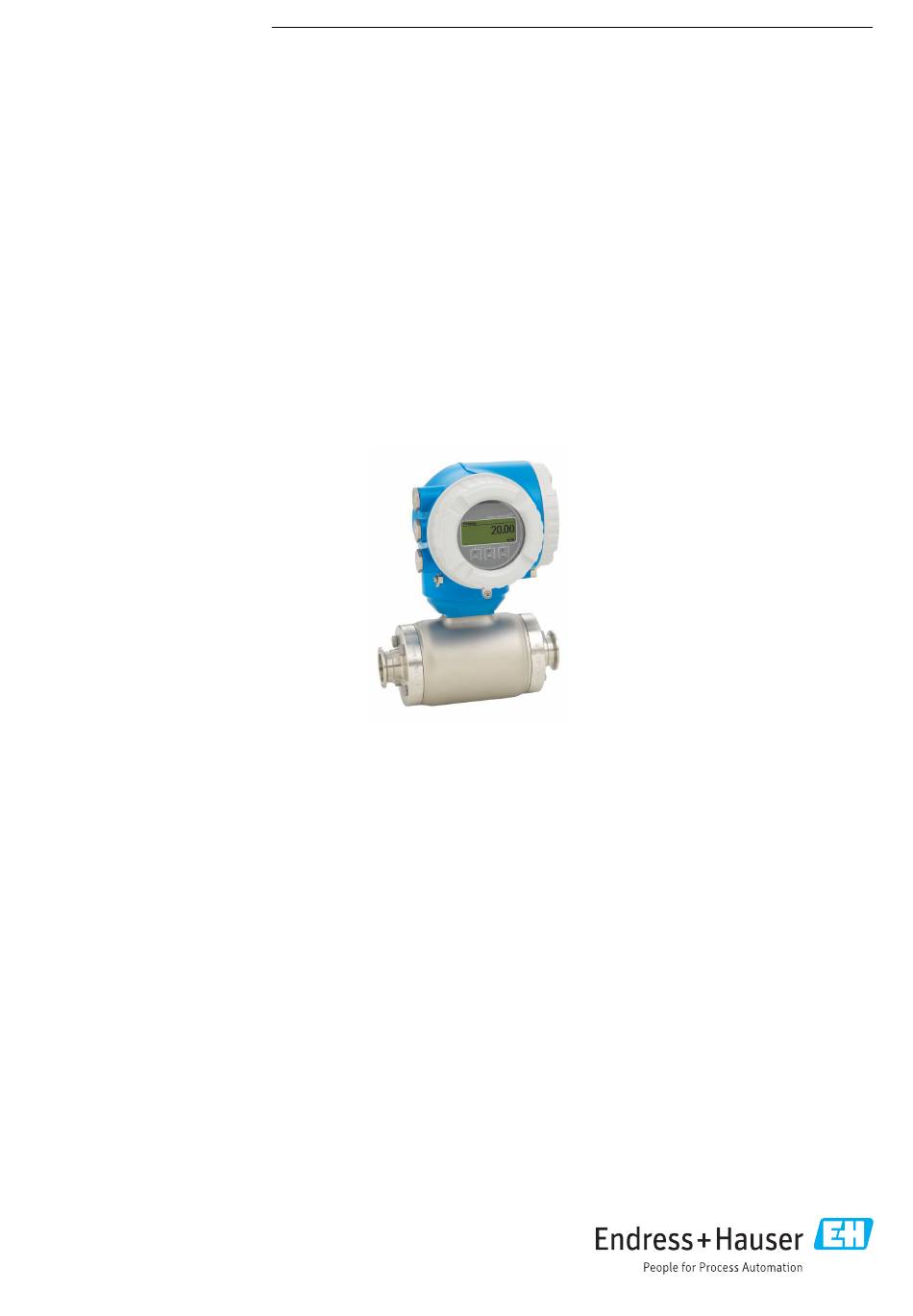

TI01223D/06/DE/01.16
71303574
Das Messgerät für kleinste Durchflüsse mit kompaktem, zugangsoptimiertem
Messumformer
Anwendungsbereich
• Das Messprinzip ist praktisch unabhängig von Druck, Dichte,
Temperatur und Viskosität
• Für kleinste Durchflussmengen und anspruchsvolle hygieni-
sche Anwendungen
Geräteeigenschaften
• Messrohrauskleidung aus PFA
• Messaufnehmergehäuse aus rostfreiem Stahl (3-A, EHEDG)
• Mediumsberührende Materialen CIP-/SIP-reinigbar
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline Promag H 300
Magnetisch-induktives Durchflussmessgerät
Solutions
Ihre Vorteile
• Flexibles Anschlusskonzept – zahlreiche hygienische Pro-
zessanschlüsse
• Energiesparende Durchflussmessung – kein Druckverlust
durch Querschnittsverengung
• Wartungsfrei – keine beweglichen Teile
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag H 300

Inhaltszusammenfassung für Endress+Hauser Proline Promag H 300

  • Seite 1 Products Solutions Services TI01223D/06/DE/01.16 71303574 Technische Information Proline Promag H 300 Magnetisch-induktives Durchflussmessgerät Das Messgerät für kleinste Durchflüsse mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Das Messprinzip ist praktisch unabhängig von Druck, Dichte, • Flexibles Anschlusskonzept – zahlreiche hygienische Pro- Temperatur und Viskosität...

  • Seite 2: Inhaltsverzeichnis

    Proline Promag H 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Schockfestigkeit ......
  • Seite 3 Proline Promag H 300 Kommunikationsspezifisches Zubehör ....93 Servicespezifisches Zubehör ..... . 94 Systemkomponenten .

  • Seite 4: Hinweise Zum Dokument

    Proline Promag H 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

  • Seite 5: Arbeitsweise Und Systemaufbau

    Proline Promag H 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert.

  • Seite 6: Messeinrichtung

    Proline Promag H 300 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Promag 300 Gehäuseausführungen und Werkstoffe: • Messumformergehäuse Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet • Fensterwerkstoff bei Messumformergehäuse aus:...

  • Seite 7: Gerätearchitektur

    Proline Promag H 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Explosionsgefährdeter Bereich und Zone 1/Div. 1...

  • Seite 8: Eingang

    Proline Promag H 300 Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifischen Freigabecode geschützt werden. Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 9: Messdynamik

    Proline Promag H 300 Durchflusskennwerte in SI-Einheiten Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] 1/12 0,06…1,8 0,005 0,01 0,25…7...

  • Seite 10: Eingangssignal

    • Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Normvolumenflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  94 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen:...

  • Seite 11: Ausgang

    Proline Promag H 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.

  • Seite 12: Ausgangssignal

    Proline Promag H 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv) Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen •...
  • Seite 13 Proline Promag H 300 Bürde 0…700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit • Temperatur • Elektroniktemperatur Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung...
  • Seite 14 Proline Promag H 300 Schaltverhalten Binär, leitend oder nicht leitend Schaltverzögerung Einstellbar: 0…100 s Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: – Aus – Volumenfluss – Massefluss – Normvolumenfluss – Fließgeschwindigkeit – Leitfähigkeit – Korrigierte Leitfähigkeit –...

  • Seite 15: Ausfallsignal

    Proline Promag H 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: – Aus – Volumenfluss – Massefluss – Normvolumenfluss – Fließgeschwindigkeit – Leitfähigkeit –...
  • Seite 16 Proline Promag H 300 Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA • Frei definierbarer Wert zwischen: 3,59…22,5 mA •...

  • Seite 17: Ex-Anschlusswerte

    Proline Promag H 300 Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  82 Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: •...

  • Seite 18: Schleichmengenunterdrückung

    Proline Promag H 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i = 100 mA = 1,25 W Option HA PROFIBUS PA Ex i...
  • Seite 19 Proline Promag H 300 Dynamische Variablen Auslesen der Dynamischen Variablen: HART Kommando 3 Die Messgrößen können den dynamischen Variablen frei zugeordnet werden. Messgrößen für PV (Erste dynamische Variable) • Aus • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Korrigierte Leitfähigkeit •...
  • Seite 20 Proline Promag H 300 Ausgangswerte Anwendungspaket Heartbeat Technology (vom Messgerät zum Automa- Mit dem Anwendungspaket Heartbeat Technology stehen weitere Messgrö- tisierungssystem) ßen zur Verfügung: Analog Input 1…4 • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit •...
  • Seite 21 Proline Promag H 300 FOUNDATION Fieldbus Hersteller-ID 0x452B48 Ident number 0x103C Geräterevision DD-Revision Informationen und Dateien unter: • www.endress.com CFF-Revision • www.fieldbus.org Interoperability Test Kit (ITK) Revisionsstand 6.1.2 ITK Test Campaign Number Informationen: • www.endress.com • www.fieldbus.org Link-Master-fähig (LAS) Wählbar zwischen "Link Mas- ter"...
  • Seite 22 Expert Information Parameter, die Informationen über den Zustand Keine Ausgabewerte Transducer Block des Geräts geben. (TRDEXPIN) Service Sensor Trans- Parameter, die nur durch den Endress+Hauser Keine Ausgabewerte ducer Block Service bedient werden können. (TRDSRVS) Service Information Parameter, die dem Endress+Hauser Service...

  • Seite 23: Funktionsblöcke

    Proline Promag H 300 Funktionsblöcke Block Anzahl Ausführungszeiten Prozessgrößen (Channel) Blöcke Resource Block Dieser Block (erweiterte Funktionalität) bein- – (RB) haltet alle Daten, die das Gerät eindeutig iden- tifizieren; entspricht einem elektronischen Typenschild des Gerätes. Analog Input 7 ms Prozessgrößen (AI Channel) Block •...

  • Seite 24: Energieversorgung

    Proline Promag H 300 Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: • 06: Write single registers •...

  • Seite 25: Verfügbare Gerätestecker

    Proline Promag H 300 Modbus RS485 Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (B) 27 (A) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  11.

  • Seite 26: Leistungsaufnahme

    Proline Promag H 300 Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.

  • Seite 27: Anschlussbeispiele

    Proline Promag H 300 Anschlussbeispiele Stromausgang 4…20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4…20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten →  34 Anschluss für HART-Bediengeräte →...
  • Seite 28 Proline Promag H 300 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
  • Seite 29 Proline Promag H 300 FOUNDATION Fieldbus A0028768  6 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter...
  • Seite 30 Proline Promag H 300 Stromausgang 4-20 mA 4...20 mA A0028758  8 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  9 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 31 Proline Promag H 300 Schaltausgang A0028760  11 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  13 Doppelimpulsausgang A0029280  12 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Messumformer: Eingangswerte beachten →  14...

  • Seite 32: Potenzialausgleich

    Proline Promag H 300 Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  14 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 33: Anschlussbeispiel Standardfall

    Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansons- ten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! •...

  • Seite 34: Klemmen

    Proline Promag H 300 Potenzialausgleich über Erdungselektroden am Prozessanschluss A0028972 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Klemmen Messumformer Federkraftklemmen für Leiterquerschnitt 0,2…2,5 mm (24…12 AWG) Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: –...
  • Seite 35 Proline Promag H 300 FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netzwerken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Modbus RS485 Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über- tragungsraten eingesetzt werden können.

  • Seite 36: Leistungsmerkmale

    Proline Promag H 300 Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft) 0,75 mm...

  • Seite 37: Wiederholbarkeit

    Proline Promag H 300 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  17 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf.

  • Seite 38: Montage

    Proline Promag H 300 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausreichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN...

  • Seite 39: Einbaulage

    Proline Promag H 300 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende Ablagerungen im Messrohr vermieden werden.

  • Seite 40: Spezielle Montagehinweise

    Proline Promag H 300 Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren: • Durchmesserverhältnis d/D ermitteln. • Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen. • Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.

  • Seite 41: Lagerungstemperatur

    • Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  92 Lagerungstemperatur –50…+80 °C (–58…+176 °F) • Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direkter Sonneneinstrahlung aussetzen.

  • Seite 42: Leitfähigkeit

    Proline Promag H 300 [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 Umgebungstemperatur Messstofftemperatur Leitfähigkeit ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen. Bei sehr niedrigen Leitfähigkeiten ist eine stärkere Fil- terdämpfung notwendig. Druck-Temperatur-Kurven Die nachfolgenden Diagramme enthalten Werkstoffbelastungskurven (Referenzkurven) für verschie- dene Prozessanschlüsse in Bezug auf die Messstofftemperatur.
  • Seite 43 Proline Promag H 300 Prozessanschluss: Flansch nach EN 1092-1 (DIN 2501), Klebemuffe [psi] [bar] PN 40 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028928-DE  20 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] PN 16 -60 -40 -20 0 20 40 60 80 100120140160180 [°C]...
  • Seite 44 Proline Promag H 300 Prozessanschluss: Flansch nach ASME B16.5 [psi] [bar] Cl 150 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028936-DE  23 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] Cl 150 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F]...
  • Seite 45 Proline Promag H 300 [psi] [bar] -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028939-DE  26 Werkstoff Prozessanschluss: PVDF Prozessanschlüsse mit aseptischer Formdichtung, DN 2…25 (1/12…1") Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850), ASME BPE, ISO 2037; Clamp nach ISO 2852, DIN 32676, L14 AM7;...
  • Seite 46 Proline Promag H 300 Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850); Verschraubung nach SC DIN 11851 [psi] [bar] PN 40: DN 40 (1 ½") PN 25: DN 50...100 (2...4") PN 16: DN 125...150 (5...6") -40 -20 0 20 40 60 80 100 180 [°C]...
  • Seite 47 Proline Promag H 300 Prozessanschluss: Schweißstutzen nach ISO 2037 [psi] [bar] PN 40: DN 40 (1 ½") PN 25: DN 50...100 (2...4") PN 16: DN 125...150 (5...6") -40 -20 0 20 40 60 80 100 180 [°C] 360 [°F] A0028941-DE ...

  • Seite 48: Unterdruckfestigkeit

    Proline Promag H 300 Prozessanschluss: Flansch nach DIN 11864-2 [psi] [bar] PN 25 DN 40 1 ½") PN 16 DN 50...100 2...4") PN 10 DN 125...150 5...6") -40 -20 0 20 40 60 80 100 180 [°C] 360 [°F] A0028945-DE ...

  • Seite 49: Vibrationen

    Proline Promag H 300 Vibrationen Bei sehr starken Vibrationen müssen Rohrleitung und Messaufnehmer abgestützt und fixiert wer- den. • Angaben zur Stoßfestigkeit des Messsystems • Angaben zur Schwingungsfestigkeit des Messsystems A0029004  34 Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (33 ft))
  • Seite 50 Proline Promag H 300 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 120,0 146,9 Bei Version ohne Vor-Ort-Anzeige: Werte – 30 mm Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Gesamte Einbaulänge (L) ist abhängig von den Prozessanschlüssen.
  • Seite 51 Proline Promag H 300 Flanschanschluss Messaufnehmer E – E – A0017657  35 Frontansicht ohne Prozessanschlüsse [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 41,6 41,6 41,6 41,6 50,2 Z–Z A0005528  36 Frontansicht ohne Prozessanschlüsse 90°...
  • Seite 52 Proline Promag H 300 90° ±0.5° 60° ±0.5° [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Gewindelöcher 166,7 159,5 141,0 114,3 97,4 – 198,7 191,5 171,0 139,7 120,0 – 226,7 219,5 200,0 168,3 146,9 – Flansche Flansche mit aseptischer Formdichtung A0015627 ...
  • Seite 53 Proline Promag H 300 Flansche mit O-Ring-Dichtung A0015621 Flansch nach EN 1092-1 (DIN 2501), Form B: PN 40 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option D5S [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2…8 4 × ⌀14 17,3 198,4 4 × ⌀14...
  • Seite 54 Proline Promag H 300 A0022221 Losflansch nach EN 1092-1 (DIN 2501): PN 16 PVDF Bestellmerkmal "Prozessanschluss", Option D3P [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2…8 4 x ⌀14 14,5 17,3 4 x ⌀14 14,5 17,3 4 x ⌀14...

  • Seite 55: Schweißstutzen

    Proline Promag H 300 Losflansch mit Erdungselektrode nach ASME B16.5: Class 150 PVDF Bestellmerkmal "Prozessanschluss", Option A4P [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2…8 60,3 4 × ⌀ 15,7 35,1 15,7 60,3 4 × ⌀ 15,7 35,1 15,7 79,4 4 ×...
  • Seite 56 Proline Promag H 300 Schweißstutzen nach EN 10357 (DIN 11850) 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DAS Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm] [mm] [mm] 2…8 13 × 1,5 132,6 19 × 1,5 132,6 29 × 1,5 132,6 41 ×...
  • Seite 57 Proline Promag H 300 Schweißstutzen nach ASME BPE 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option AAS Passend zu Rohrleitung ASME BPE [mm] [mm] [mm] [mm] [mm] 76,2 × 1,65 76,2 72,9 101,6 × 1,65 101,6 97,4 152,4 × 2,77 149,9 149,9 Oberflächenrauhigkeit: R ≤...
  • Seite 58 Proline Promag H 300 Schweißstutzen nach ISO 2037 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option I1S Passend zu Rohrleitung ISO 2037 [mm] [mm] [mm] [mm] [mm] 33,7 × 3,25 33,7 27,2 126,6 Oberflächenrauhigkeit: R ≤ 1,6 µm Klemmverbindungen Klemmverbindungen mit aseptischer Formdichtung...
  • Seite 59 Proline Promag H 300 Tri-Clamp für L14 AM7 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option FAS Passend zu Rohrleitung nach ASME BPE [mm] [mm] [mm] [mm] [mm] 50,8 × 1,65 63,9 47,5 63,5 × 1,65 77,4 60,2 76,2 × 1,65 90,9 72,9 101,6 ×...
  • Seite 60 Proline Promag H 300 Verschraubung SC DIN 11851, Gewindestutzen 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DCS Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm/in] [mm] [mm] 2…8 12 × 1 (DN 10) Rd 28 × ¹⁄₈ 18 × 1,5 (ODT ¾") Rd 34 ×...
  • Seite 61 Proline Promag H 300 Verschraubung SMS 1145, Gewindestutzen 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option SAS Passend zu Rohrleitung ODT [mm] [mm] SMS 1145 [mm/in] [mm] [mm] [mm] Rd 40 × ¹⁄₆ 22,6 147,6 38,1 × 1,65 Rd 60 × 1/6" 34,8 50,8 ×...
  • Seite 62 Proline Promag H 300 Schlauchadapter Schlauchadapter mit O-Ring-Dichtung A0027511 Schlauchadapter 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Optionen O1S, O2S, O3S Passend zu Innendurchmesser [mm] [mm] [mm] [mm] 2…8 12,6 Oberflächenrauhigkeit: R ≤ 1,6 µm Klebemuffen Klebemuffen mit O-Ring-Dichtung A0027510 Klebemuffe Bestellmerkmal "Prozessanschluss", Optionen O1V, O2V...
  • Seite 63 Proline Promag H 300 Montagesets Wandmontageset A0005537 Ø D [mm] [mm] [mm] [mm] [mm] [mm] Zubehör Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  38 Maßeinheit mm (in) Endress+Hauser...
  • Seite 64 Proline Promag H 300 Externe WLAN-Antenne 93 (3.6) 68 (2.7) 161 (6.3) A0028923  39 Maßeinheit mm (in) Bestellbare Klemmverbindungen mit aseptischer Formdichtung A0015625 Tri-Clamp für L14 AM17 1.4404 (316L) Bestellcode: DKH**-HF** Passend zu Rohrleitung nach ASME BPE (Reduktion) [mm]...
  • Seite 65 Proline Promag H 300 Außengewinde 1.4404 (316L) Bestellcode: DKH**-GD** Passend zu Innengewinde NPT [mm] [in] [mm/in] [mm] [mm] 2…8 NPT 3/8 R 15,5 × 3/8 NPT ½ R 20 × ½ NPT 1 R 25 × 1 Oberflächenrauhigkeit: R ≤ 1,6 µm Innengewinde 1.4404 (316L)

  • Seite 66: Abmessungen In Us-Einheiten

    Proline Promag H 300 Abmessungen in US-Einhei- Kompaktausführung A0029789 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 1/12 7,87 5,55 2,32 6,65 2,68 3,98 0,09 9,53 11,7 2,17 3,39 7,87...
  • Seite 67 Proline Promag H 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 8,54 6,26 2,28 3,35 4,06 4,72 12,7 16,8 4,06 7,87 8,54 6,26 2,28 3,35 4,06 5,78 13,2 17,8 4,61 7,87 Bei Version ohne Vor-Ort-Anzeige: Werte – 1,18 in Je nach verwendeter Kabelverschraubung: Werte bis + 1,18 in Gesamte Einbaulänge (L) ist abhängig von den Prozessanschlüssen.
  • Seite 68 Proline Promag H 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [mm] 1/12 2,44 1,64 1,34 0,35 0,94 1,65 1,69 0,33 0,24 0,16 2,44 1,64 1,34 0,35 0,94 1,65 1,69 0,33 0,24 0,16 2,44 1,64 1,34...
  • Seite 69 Proline Promag H 300 Flansch nach ASME B16.5: Class 150 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option A1S [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂…³⁄₈ 3,50 2,38 4 × ⌀0,62 0,44 0,62 8,59 ½ 3,50 2,38 4 × ⌀0,62 0,44 0,63...
  • Seite 70 Proline Promag H 300 Schweißstutzen Schweißstutzen mit aseptischer Formdichtung A0027510 Schweißstutzen nach ISO 2037 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option IAS Passend zu Rohrleitung ISO 2037 [in] [in] [in] [in] [in] ¹⁄₁₂…³⁄₈ 0,50 × 0,06 0,50 0,35 4,65 ½ 0,75 × 0,06...
  • Seite 71 Proline Promag H 300 Schweißstutzen mit O-Ring-Dichtung A0027510 Schweißstutzen nach ODT/SMS 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option A2S Passend zu Rohrleitung ODT/SMS [in] [in] [in] [in] [in] ¹⁄₁₂…³⁄₈ 0,53 × 0,09 0,53 0,35 4,99 ½ 0,84 × 0,10 0,84 0,63 4,99 Oberflächenrauhigkeit: R...
  • Seite 72 Proline Promag H 300 Clamp nach ISO 2852, Fig. 2 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option IBS Passend zu Rohrleitung ISO 2037 [in] [in] Clamp ISO 2852 [in] [in] [in] [in] ¹⁄₁₂…³⁄₈ 0,96 × 0,06 2,00 0,89 6,87 ½ 0,96 × 0,06...
  • Seite 73 Proline Promag H 300 Verschraubung ISO 2853, Gewindestutzen 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option ICS Passend zu Rohrleitung EN 10357 (DIN 11850) [in] [in] Clamp ISO 2853 [in] [in] [in] [in] 1 ½ 1,50 × 0,06 1,50 Tr 2,00 × 0,13 1,40 10,8 2,00 ×...

  • Seite 74: Wandmontageset

    Proline Promag H 300 Innengewinde nach ISO 228/DIN 2999 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option I3S Passend zu Außengewinde ISO 228 / DIN 2999 [in] [in] [in] [in] [in] ¹⁄₁₂…³⁄₈ Rp 3/8 Rd 0,51 × 3/8 0,35 6,93 ½ Rp ½...
  • Seite 75 Proline Promag H 300 Ø D [in] [in] [in] [in] [in] [in] 4,92 3,46 4,72 0,28 4,33 5,51 Zubehör Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  42 Maßeinheit mm (in) Externe WLAN-Antenne 93 (3.6)
  • Seite 76 Proline Promag H 300 Bestellbare Klemmverbindungen mit aseptischer Formdichtung A0015625  44 Hygienischer Clamp-Adapteranschluss passend für Rohre mit Anschluss nach ASME BPE (Reduktion) Tri-Clamp für L14 AM17 1.4404 (316L) Bestellcode: DKH**-HF** Passend zu Rohrleitung nach ASME BPE (Reduktion) [in] [in]...

  • Seite 77: Gewicht

    Proline Promag H 300 Innengewinde 1.4404 (316L) Bestellcode: DKH**-GC** Passend zu Außengewinde NPT [in] [in] [in] [in] [in] NPT 1 R 0,67 × 1 1,07 7,41 Oberflächenrauhigkeit: R ≤ 63 µin Erdungsringe A0017673 Für Losflansch aus PVDF und Klebemuffe aus PVC 1.4435 (316L), Alloy C22, Tantal...

  • Seite 78: Messrohrspezifikation

    Proline Promag H 300 Nennweite Gewicht [mm] [in] [kg] [lbs] 15,4 34,0 17,8 39,3 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] 1/12 PN 16/40 2,25 0,09 PN 16/40 0,18 PN 16/40 0,35 ½ PN 16/40...
  • Seite 79 Proline Promag H 300 Kabeleinführung/-verschraubung Werkstoff Adapter für Kabeleinführung mit Innengewinde NPT ½" Verschraubung Gerätestecker Stecker M12 × 1 • Buchse: Rostfreier Stahl, 1.4404 (316L) • Kontaktträger: Polyamid • Kontakte: Messing vergoldet Gerätestecker Elektrischer Anschluss Werkstoff Stecker M12x1 • Buchse: Rostfreier Stahl, 1.4404 (316L) •...

  • Seite 80: Elektrodenbestückung

    Proline Promag H 300 Distanzstück 1.4435 (F316L) Elektrodenbestückung • 2 Messelektroden zur Signalerfassung • 1 Messstoffüberwachungselektrode zur Leerrohrdedektion/Temperaturmessung (nur DN 15…150 (½…6")) Mit O-Ring-Dichtung: Prozessanschlüsse • Schweißstutzen (DIN EN ISO 1127, ODT/SMS, ISO 2037) • Flansch (EN (DIN), ASME, JIS) •...

  • Seite 81: Sprachen

    Proline Promag H 300 Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus- sisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Arabisch, Bahasa (Indonesisch), Thai, Vietna- mesisch, Tschechisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Polnisch, Rus- sisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Arabisch, Bahasa (Indonesisch), Thai, Vietna-...

  • Seite 82: Fernbedienung

    Proline Promag H 300 A0026786  47 Bedienung via abgesetztem Anzeige- und Bedienmodul DKX001 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls →  81. • Bei Verwendung des abgesetzten Anzeige- und Bedienmoduls DKX001 wird das Messgerät immer mit einem Blinddeckel ausgeliefert.
  • Seite 83 Proline Promag H 300 A0028747  48 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
  • Seite 84 Proline Promag H 300 A0028837  50 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.

  • Seite 85: Serviceschnittstelle

    Proline Promag H 300 Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar. A0029437  52 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 86: Unterstützte Bedientools

    Proline Promag H 300 A0028839 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 87: Webserver

    Proline Promag H 300 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  94 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX Feldbus-Protokoll HART Betriebsanleitung BA01202S...

  • Seite 88: Zusatzinformationen Speicherkonzept

    Proline Promag H 300 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Ereignishistorie wie z.B. Diagnoseereig- • Messwertspeicher (Bestelloption • Messaufnehmerdaten: Durchmesser etc. Daten nisse „Extended HistoROM“) • Seriennummer •...

  • Seite 89: Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 90: Lebensmitteltauglichkeit

    Proline Promag H 300 Lebensmitteltauglichkeit • 3-A-Zulassung und EHEDG-zertifiziert • Dichtungen → FDA-konform (außer Kalrez-Dichtungen) Funktionale Sicherheit Das Messgerät ist für Durchflussüberwachungen (Min., Max., Bereich) bis SIL 2 (einkanalige Archi- tektur; Bestellmerkmal "Weitere Zulassung", Option LA) und SIL 3 (mehrkanalige Architektur mit homogener Redundanz) einsetzbar und durch TÜV nach IEC 61508 unabhängig beurteilt und zertifi-...

  • Seite 91: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 92: Heartbeat Technology

    (typisch für Magnetit) VERMEIDET. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 93: Kommunikationsspezifisches Zubehör

    Proline Promag H 300 WLAN-Antenne Externe WLAN-Antenne für eine Reichweite bis 50 m (165 ft). Weitbereich  Weitere Angaben zur WLAN-Schnittstelle →  85. Wetterschutzhaube Wird dazu verwendet, das Messgerät vor Wettereinflüssen zu schützen: z.B. vor Regenwasser, übermäßiger Erwärmung durch Sonneneinstrahlung.

  • Seite 94: Servicespezifisches Zubehör

    Für Einzelheiten: Betriebsanleitung BA01202S Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.

  • Seite 95: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Teil 1 von 2 Messaufnehmer Messgerät...

  • Seite 96: Eingetragene Marken

    Angemeldete Marke der FieldComm Group, Austin, Texas, USA Modbus ® Eingetragene Marke der SCHNEIDER AUTOMATION, INC. Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
