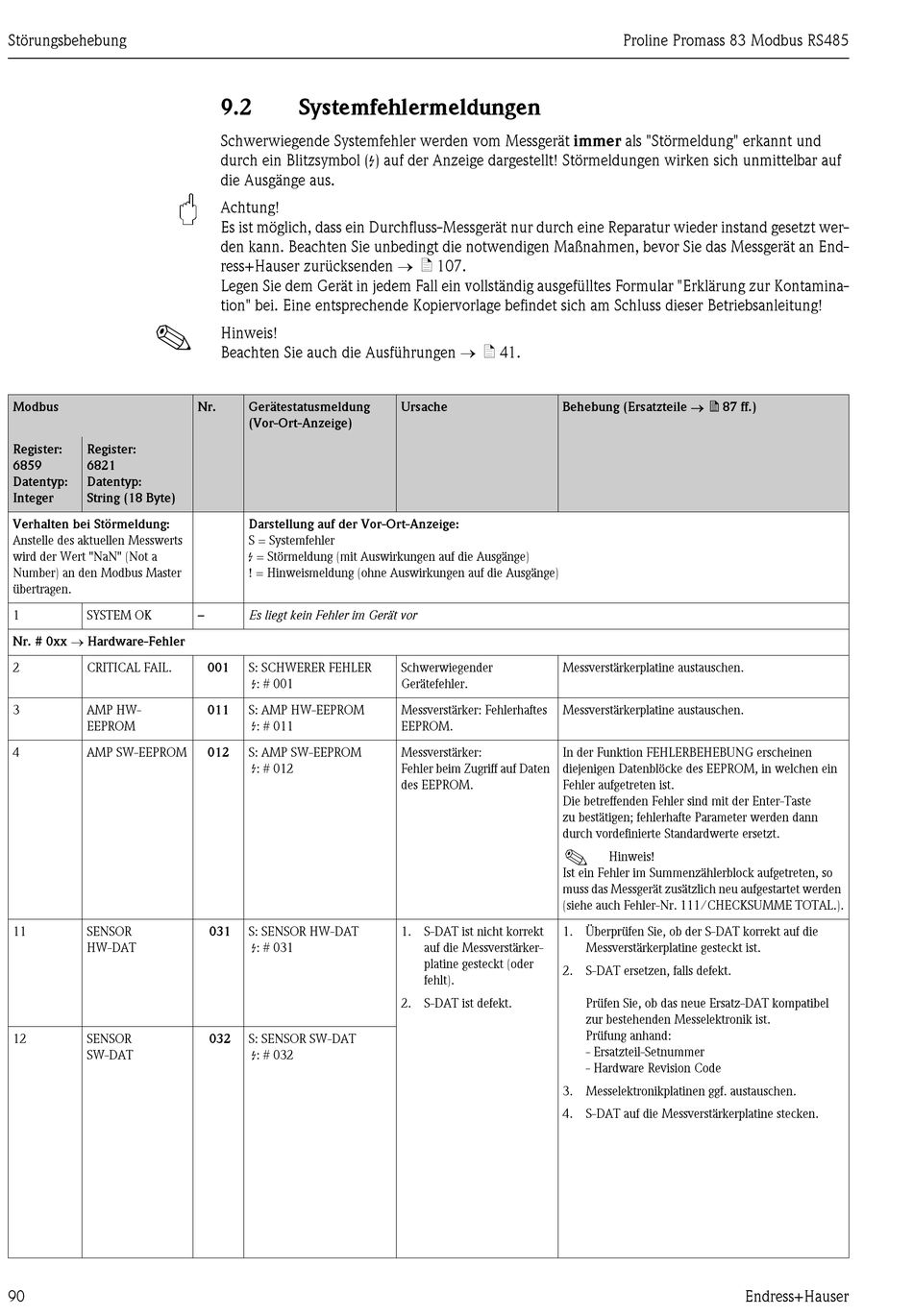

Endress+Hauser Proline Promass 83 Modbus RS485 Betriebsanleitung Seite 90

Störungsbehebung
"
!
Modbus
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Verhalten bei Störmeldung:
Anstelle des aktuellen Messwerts
wird der Wert "NaN" (Not a
Number) an den Modbus Master
übertragen.
1 SYSTEM OK
Nr. # 0xx  Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-
EEPROM
4 AMP SW-EEPROM
SENSOR 
11
HW-DAT



SENSOR 
12
SW-DAT
90
9.2 Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ( $ ) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an End-
ress+Hauser zurücksenden ä 107.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
Beachten Sie auch die Ausführungen ä 41.
Nr. Gerätestatusmeldung
(Vor-Ort-Anzeige)
Darstellung auf der Vor-Ort-Anzeige:
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
– Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLER
$ : # 001
011 S: AMP HW-EEPROM
$ : # 011
012 S: AMP SW-EEPROM
$ : # 012
031 S: SENSOR HW-DAT
$ : # 031
032 S: SENSOR SW-DAT
$ : # 032
Behebung (Ersatzteile ä 87 ff.)
Ursache
Schwerwiegender Messverstärkerplatine austauschen.
Gerätefehler.
Messverstärker: Fehlerhaftes Messverstärkerplatine austauschen.
EEPROM.
Messverstärker: In der Funktion FEHLERBEHEBUNG erscheinen
Fehler beim Zugriff auf Daten diejenigen Datenblöcke des EEPROM, in welchen ein
des EEPROM. Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der Enter-Taste
zu bestätigen; fehlerhafte Parameter werden dann
durch vordefinierte Standardwerte ersetzt.
!
Ist ein Fehler im Summenzählerblock aufgetreten, so
muss das Messgerät zusätzlich neu aufgestartet werden
(siehe auch Fehler-Nr. 111/CHECKSUMME TOTAL.).
1. S-DAT ist nicht korrekt 1. Überprüfen Sie, ob der S-DAT korrekt auf die
auf die Messverstärker-
platine gesteckt (oder
2. S-DAT ersetzen, falls defekt.
fehlt).
2. S-DAT ist defekt.

3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
Proline Promass 83 Modbus RS485
Hinweis!
Messverstärkerplatine gesteckt ist.

Prüfen Sie, ob das neue Ersatz-DAT kompatibel
zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
