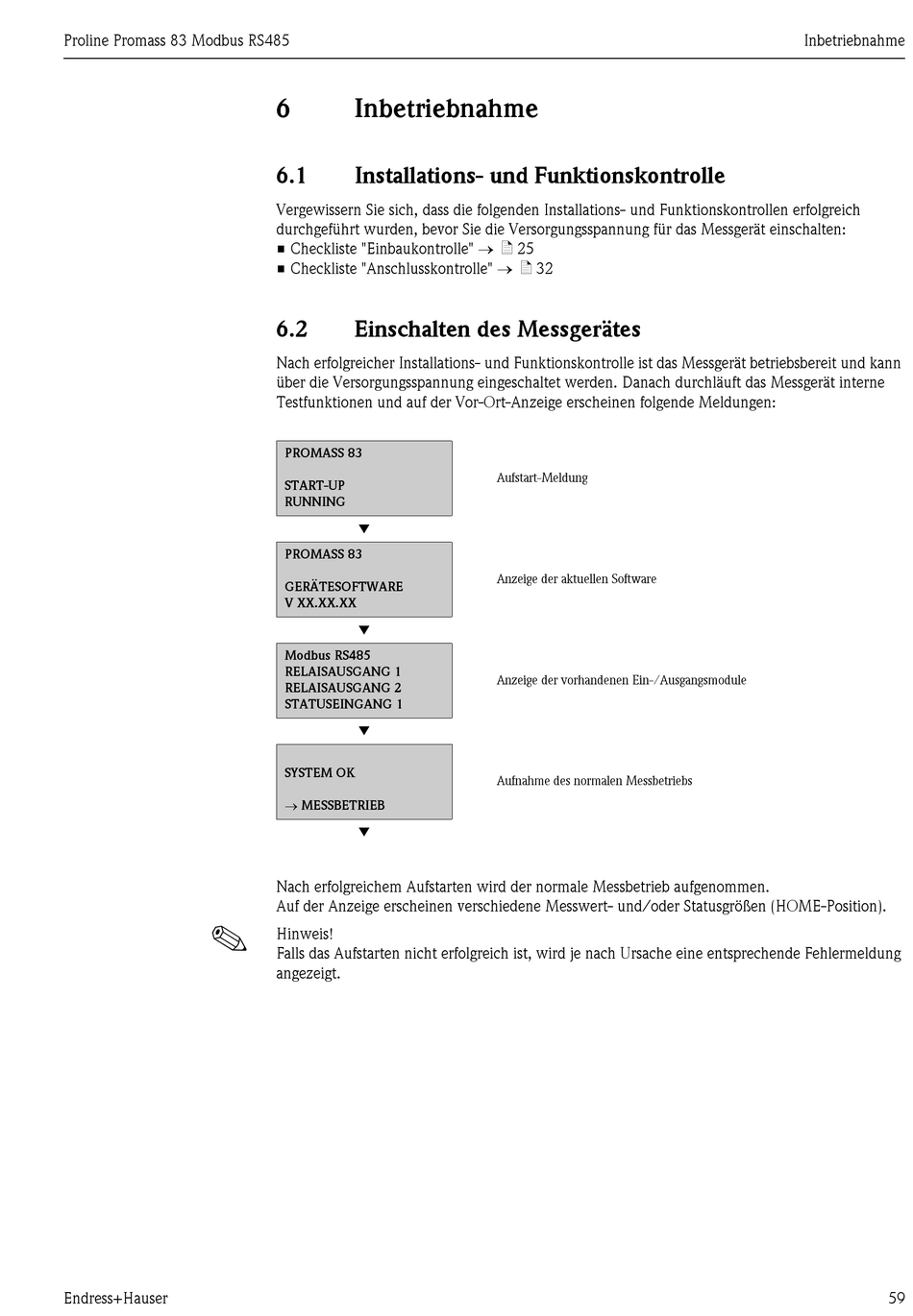

Endress+Hauser Proline Promass 83 Modbus RS485 Betriebsanleitung Seite 59

Proline Promass 83 Modbus RS485
!
Endress+Hauser
6 Inbetriebnahme
6.1 Installations- und Funktionskontrolle
Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich
durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten:
• Checkliste "Einbaukontrolle" ä 25
• Checkliste "Anschlusskontrolle" ä 32
6.2 Einschalten des Messgerätes
Nach erfolgreicher Installations- und Funktionskontrolle ist das Messgerät betriebsbereit und kann
über die Versorgungsspannung eingeschaltet werden. Danach durchläuft das Messgerät interne
Testfunktionen und auf der Vor-Ort-Anzeige erscheinen folgende Meldungen:
PROMASS 83
START-UP
RUNNING
Æ
PROMASS 83
GERÄTESOFTWARE
V XX.XX.XX
Æ
Modbus RS485
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
Æ
SYSTEM OK
 MESSBETRIEB
Æ
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Inbetriebnahme
59
