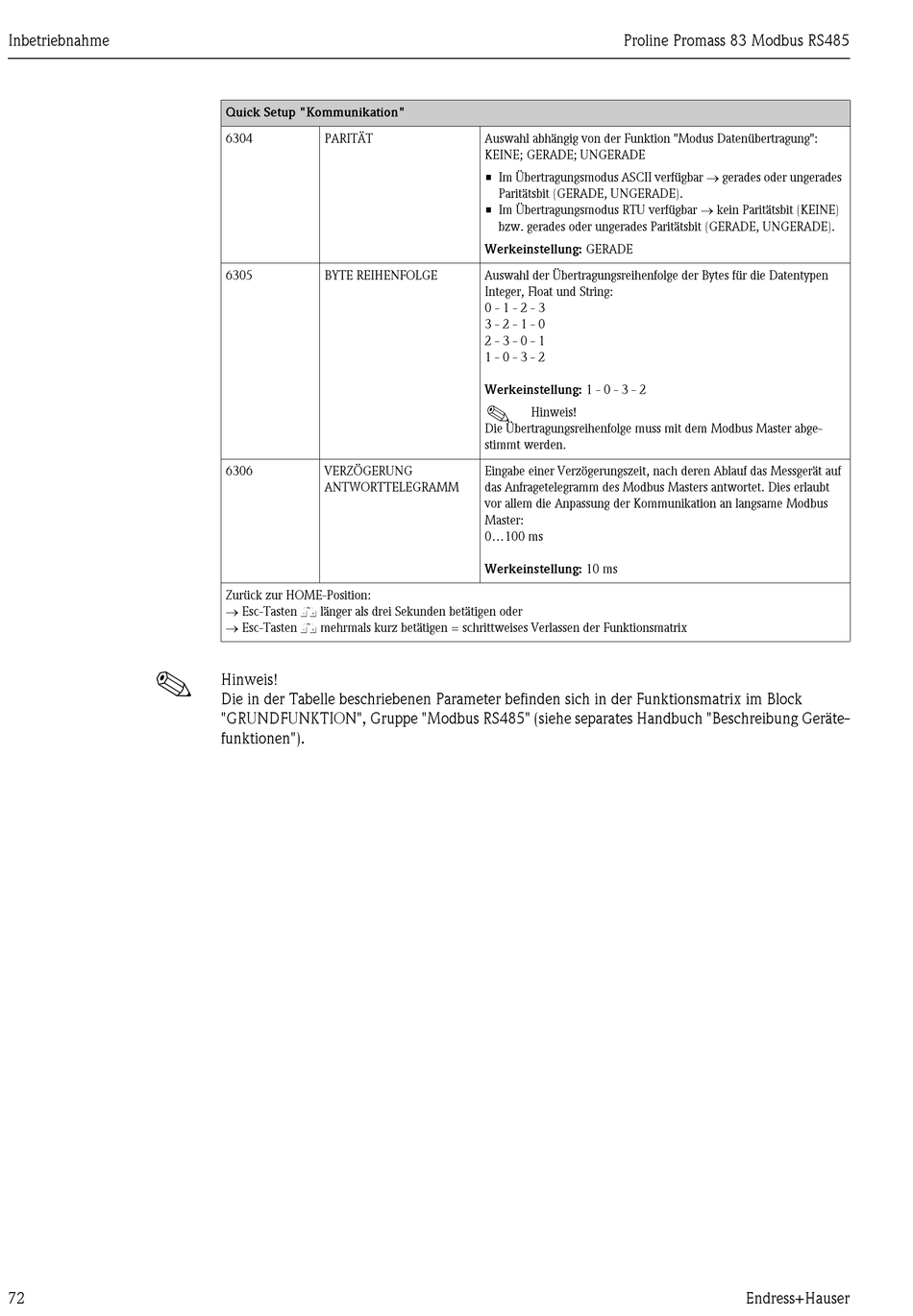

Endress+Hauser Proline Promass 83 Modbus RS485 Betriebsanleitung Seite 72

Inbetriebnahme
!
72
Quick Setup "Kommunikation"
6304 PARITÄT
6305 BYTE REIHENFOLGE
VERZÖGERUNG 
6306
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
 Esc-Tasten X länger als drei Sekunden betätigen oder
 Esc-Tasten X mehrmals kurz betätigen = schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "Modbus RS485" (siehe separates Handbuch "Beschreibung Geräte-
funktionen").
Proline Promass 83 Modbus RS485
Auswahl abhängig von der Funktion "Modus Datenübertragung":
KEINE; GERADE; UNGERADE
• Im Übertragungsmodus ASCII verfügbar  gerades oder ungerades
Paritätsbit (GERADE, UNGERADE).
• Im Übertragungsmodus RTU verfügbar  kein Paritätsbit (KEINE)
bzw. gerades oder ungerades Paritätsbit (GERADE, UNGERADE).
Werkeinstellung: GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Datentypen
Integer, Float und String:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem Modbus Master abge-
stimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät auf
das Anfragetelegramm des Modbus Masters antwortet. Dies erlaubt
vor allem die Anpassung der Kommunikation an langsame Modbus
Master:
0...100 ms
Werkeinstellung: 10 ms
Endress+Hauser
