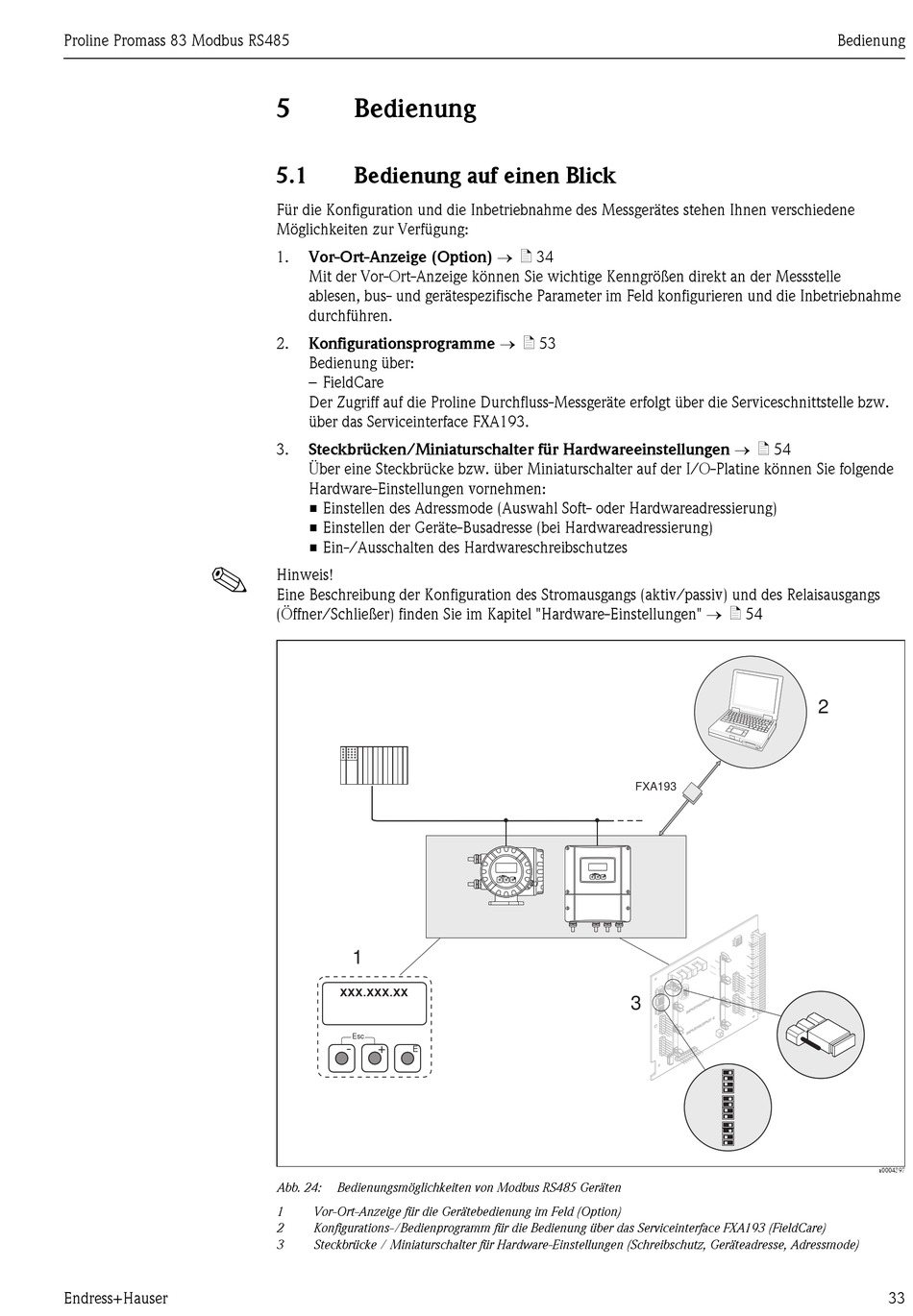

5 Bedienung
5.1 Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen Ihnen verschiedene
Möglichkeiten zur Verfügung:
Vor-Ort-Anzeige (Option) ä 34
1.
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle 
ablesen, bus- und gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
Konfigurationsprogramme ä 53
2.
Bedienung über:
– FieldCare
Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über die Serviceschnittstelle bzw.
über das Serviceinterface FXA193.
Steckbrücken/Miniaturschalter für Hardwareeinstellungen ä 54
3.
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie folgende
Hardware-Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
• Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
• Ein-/Ausschalten des Hardwareschreibschutzes
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relaisausgangs
(Öffner/Schließer) finden Sie im Kapitel "Hardware-Einstellungen" ä 54
1 1
XXX.XXX.XX XXX.XXX.XX
Esc Esc
+ +
- -
E E
Abb. 24: Bedienungsmöglichkeiten von Modbus RS485 Geräten
1 Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2 Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA193 (FieldCare)
3 Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
FXA193 FXA193
Esc Esc
- -
Esc Esc + + E E
- - + + E E
1 1
2 2
3 3
3 3 4 4
1 1
2 2
3 3
4 4
1 1
2 2
3 3
4 4
Bedienung
2 2
1 1
2 2
3 3
4 4
3 3
U T U T
T P T P
O U O U
T / T /
P U P U
I N I N
4 4
U T U T
T P T P
O U O U
T / T /
P U P U
I N I N
a0004397
