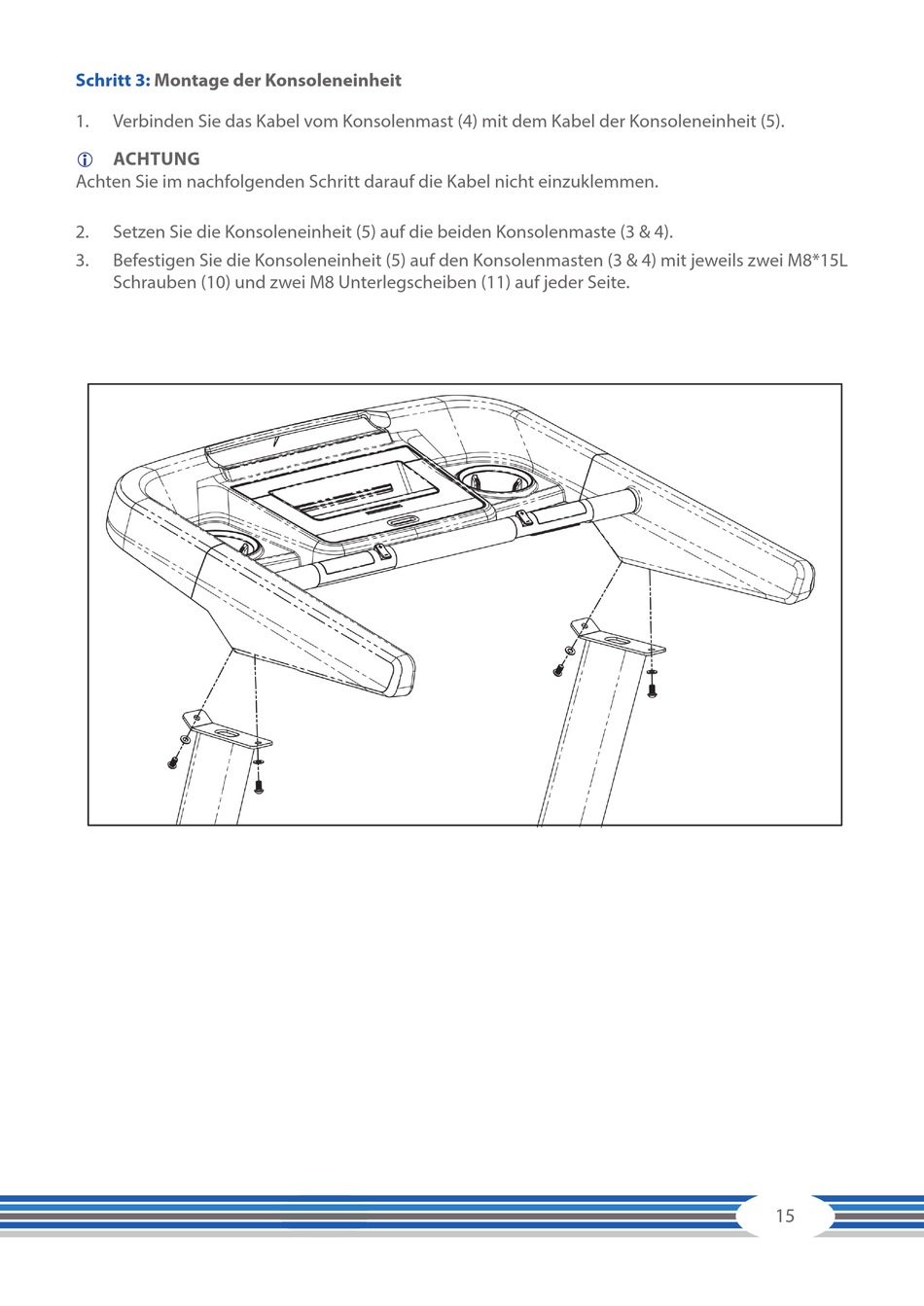

Schritt 3: Montage der Konsoleneinheit
1. Verbinden Sie das Kabel vom Konsolenmast (4) mit dem Kabel der Konsoleneinheit (5).
ACHTUNG
L
Achten Sie im nachfolgenden Schritt darauf die Kabel nicht einzuklemmen.
2. Setzen Sie die Konsoleneinheit (5) auf die beiden Konsolenmaste (3 & 4).
3. Befestigen Sie die Konsoleneinheit (5) auf den Konsolenmasten (3 & 4) mit jeweils zwei M8*15L
Schrauben (10) und zwei M8 Unterlegscheiben (11) auf jeder Seite.
