Proline 100 EtherNet/IP
Gerät
IP-Adresse
6.3.3 Verbindungsaufbau
Via Serviceschnittstelle (CDI-RJ45)
Messgerät vorbereiten
Internetprotokoll vom Computer konfigurieren
Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden:
• Dynamic Host Configuration Protocol (DHCP), Werkseinstellung:
Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (DHCP-Server) automa-
tisch zugewiesen.
• Hardwareadressierung:
Die IP-Adresse wird über DIP-Schalter eingestellt .
• Softwareadressierung:
Die IP-Adresse wird über den Parameter IP-Adresse eingegeben .
• DIP-Schalter für "Default IP-Adresse":
Für den Aufbau der Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): Die fest
zugewiesene IP-Adresse 192.168.1.212 wird verwendet .
Endress+Hauser
Serviceschnittstelle CDI-RJ45
Ist die IP-Adresse des Gerätes nicht bekannt, kann der Aufbau der Kommunika-
tion zum Webserver über die Default-IP-Adresse 192.168.1.212 erfolgen.

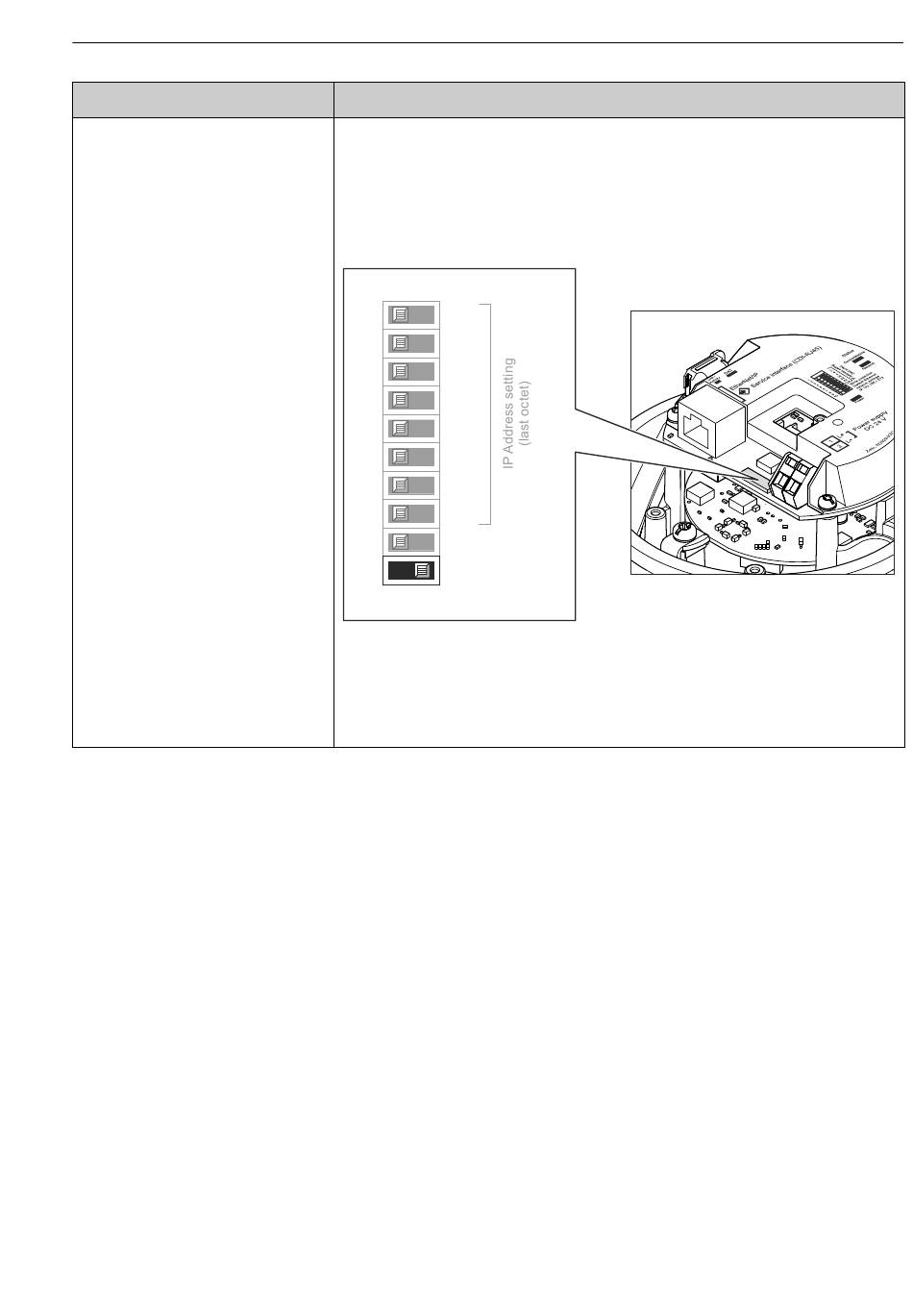

Ab Werk ist DHCP-Funktion im Gerät aktiviert, d.h. das Gerät erwartet die
Zuweisung einer IP-Adresse durch das Netzwerk. Diese Funktion kann deakti-
viert werden und das Gerät kann auf die Default-IP-Adresse 192.168.1.212
umgestellt werden: DIP-Schalter Nr. 10 von OFF → ON setzen.
OFF ON
1 1
2 2
3 4
4 8
5 16
6 32
7 64
8 128
9 - Write protection
10 - Default Ethernet
network settings
IP 192.168.1.212

• Nach Aktivieren des DIP-Schalters muss das Gerät erst neu gestartet
werden, bevor das Gerät die Default-IP-Adresse verwendet.
• Bei Verwendung der Default-IP-Adresse (DIP-Schalter Nr. 10 = ON)
besteht keine Verbindung zum EtherNet/IP-Netzwerk.
Bedienungsmöglichkeiten
A0017965
