Proline 100 EtherNet/IP
5.3
Spezielle Anschlusshinweise
5.3.1
Anschlussbeispiele
EtherNet/IP
1
5

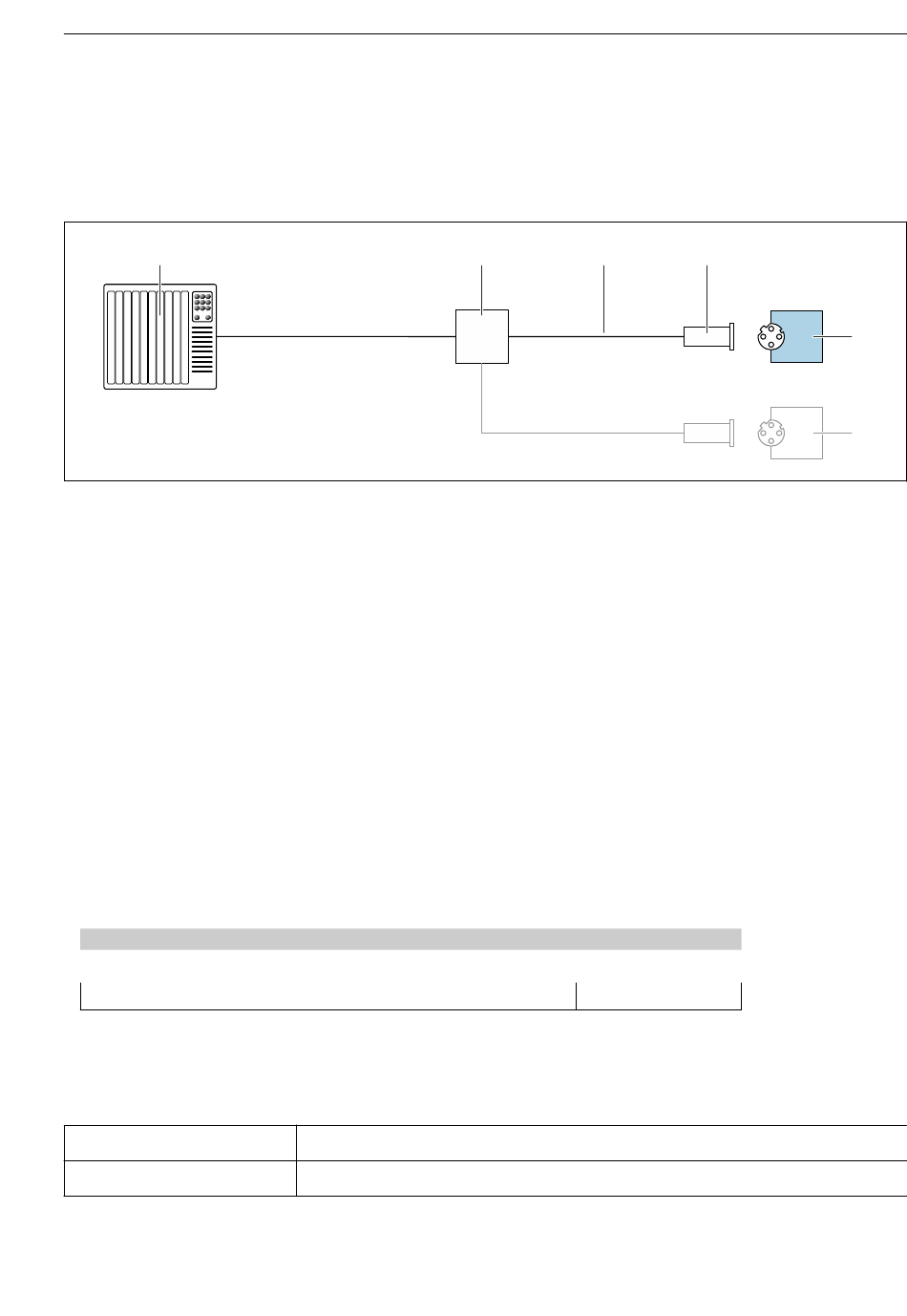

Anschlussbeispiel für EtherNet/IP
1
Automatisierungssystem (z.B. SPS)
2
Ethernet-Switch
3
Kabelspezifikation beachten
4
Gerätestecker
5
Messumformer
5.4
Hardwareeinstellungen
5.4.1
Geräteadresse einstellen
EtherNet/IP
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich
IP-Adresse Broadcast
Endress+Hauser
2. Oktett
3. Oktett
168.
↓
1 ... 254 (4. Oktett)
255
2
3
4. Oktett
1.
XXX
Via Software- und
Hardwareadressierung
konfigurierbar
Elektrischer Anschluss
4
↓
5
5
A0028767
17
