Proline 100 EtherNet/IP
5.

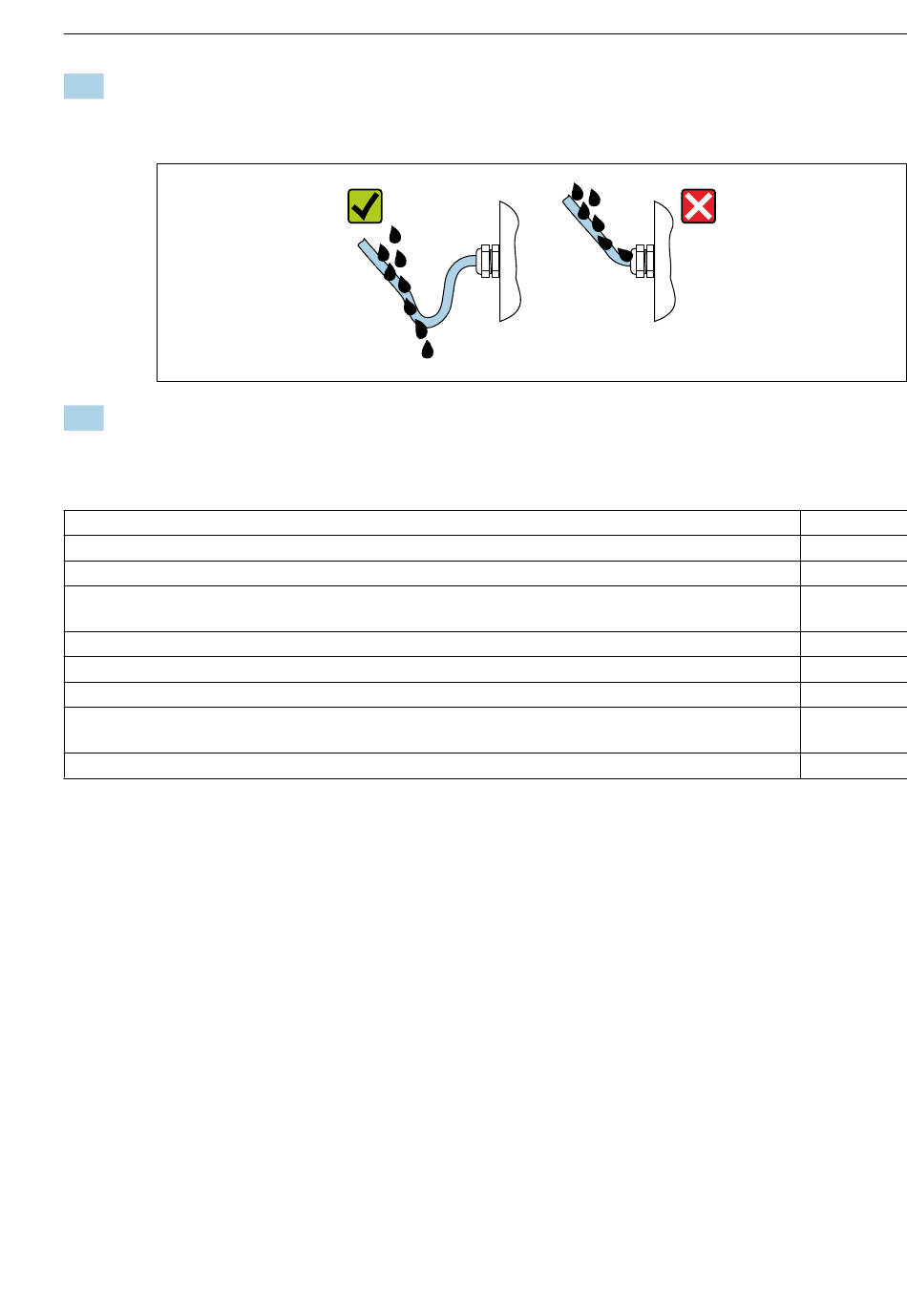

Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").
6.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
5.6
Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen → 11?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
→ 18?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen ?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein ?
Ist die Klemmenbelegung oder Pinbelegung Gerätestecker → 13 korrekt?
Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronikmodul des
Messumformers grün ?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Endress+Hauser
Elektrischer Anschluss
A0029278
19
