Membranpumpe N838_DC-B
Drehzahlaus-
gang
Original Betriebs- und Montageanleitung, KNF 347396-347586 09/23

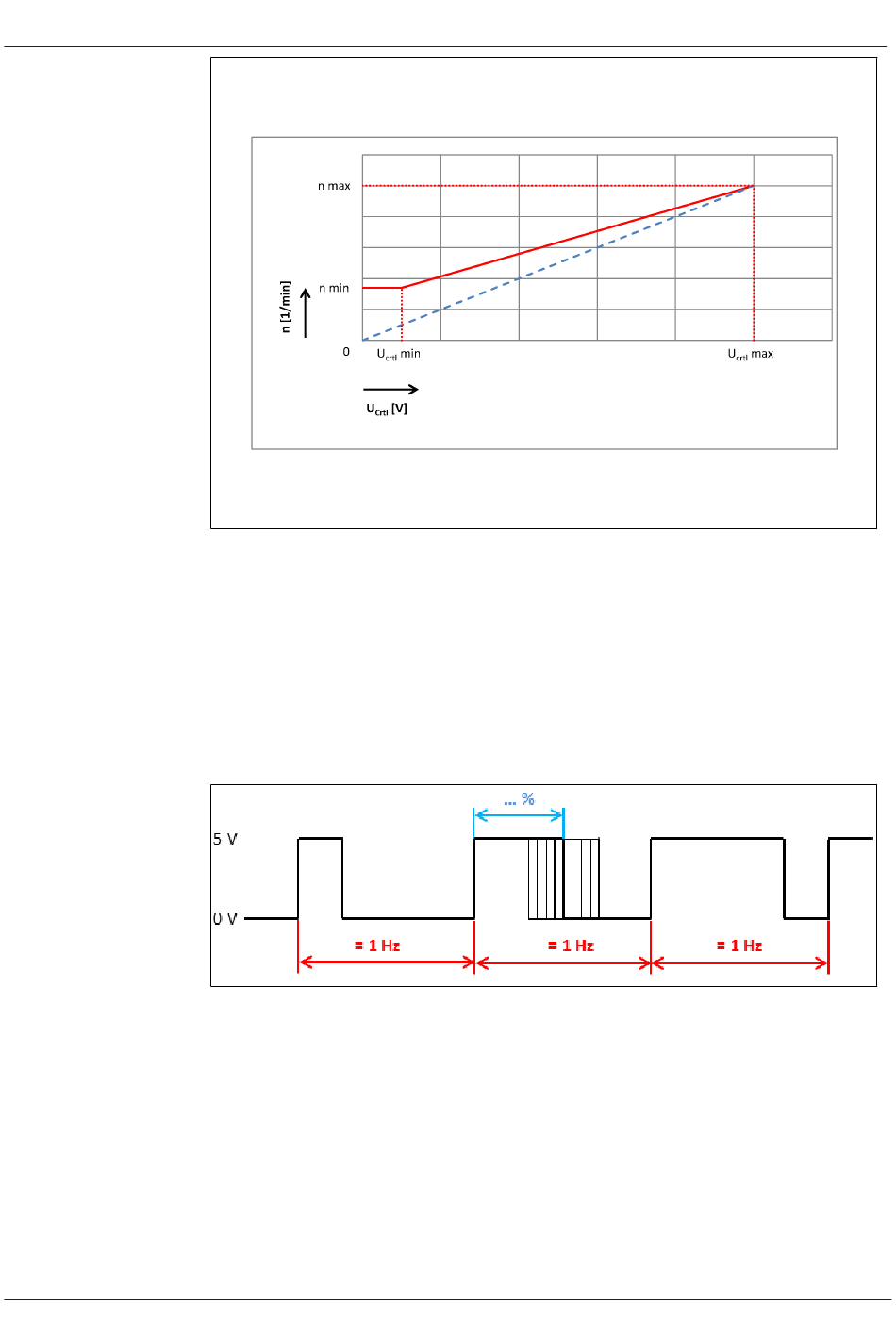

Abb.11: Steuerspannung-Drehzahl-Kennlinie (Optional)
7.3.3 Drehzahlausgang [.29-Ausführung]
Der Drehzahlausgang erfolgt über den 8-poligen Steuerungs-
anschluss (Gelbe Litze).
Die Motorsteuerung erzeugt eine drehzahlsynchrone Pulswei-
ten-Modulation.
Abb.12: Analoger Drehzahlausgang (Standard)
Optionaler Drehzahlausgang
Die Motorsteuerung erzeugt eine drehzahlsynchrone Recht-
eckfrequenz mit 5V TTL-Pegel.
Betrieb
41
