Montage

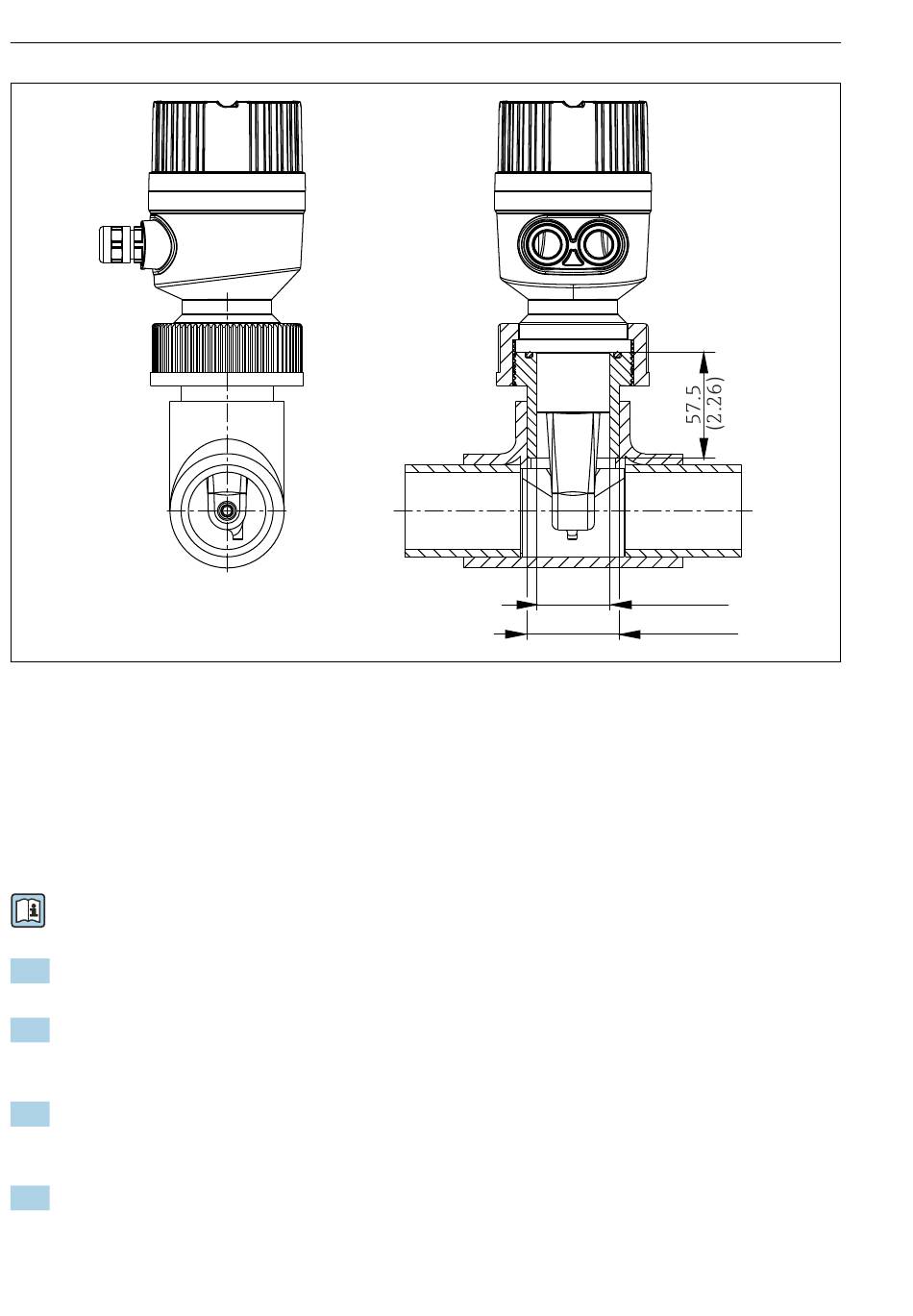

 8 Einbau in Rohrleitung DN 40 mit Prozessanschluss Überwurfmutter 2¼" PVC. Maßeinheit: mm
(in)
5.2 Kompaktgerät montieren
‣
Die Einbautiefe des Sensors in das Medium so wählen, dass der Spulenkörper vollständig
benetzt ist.
Die Hinweise zum Wandabstand beachten →  10
1. Das Kompaktgerät über den Prozessanschluss direkt an einen Rohr- oder Behälterstut-
zen montieren.
2. Bei 1½" Gewindeanschluss Teflonband zur Abdichtung und einen Hakenschlüssel mit
Zapfen DIN 1810 Form B Größe 45 ... 50 mm (1,77 ... 1,97 in)zum Festdrehen benut-
zen.
3. Das Kompaktgerät beim Einbau so ausrichten, dass die Durchflussöffnung des Sensors
in Strömungsrichtung vom Medium durchflossen wird. Zur Ausrichtung den Orientie-
rungspfeil am Typenschild nutzen.
4. Den Flansch festziehen.
16
Smartec CLD18
Ø 40 (1.58)
Ø 50 (1.97)
A0024073
