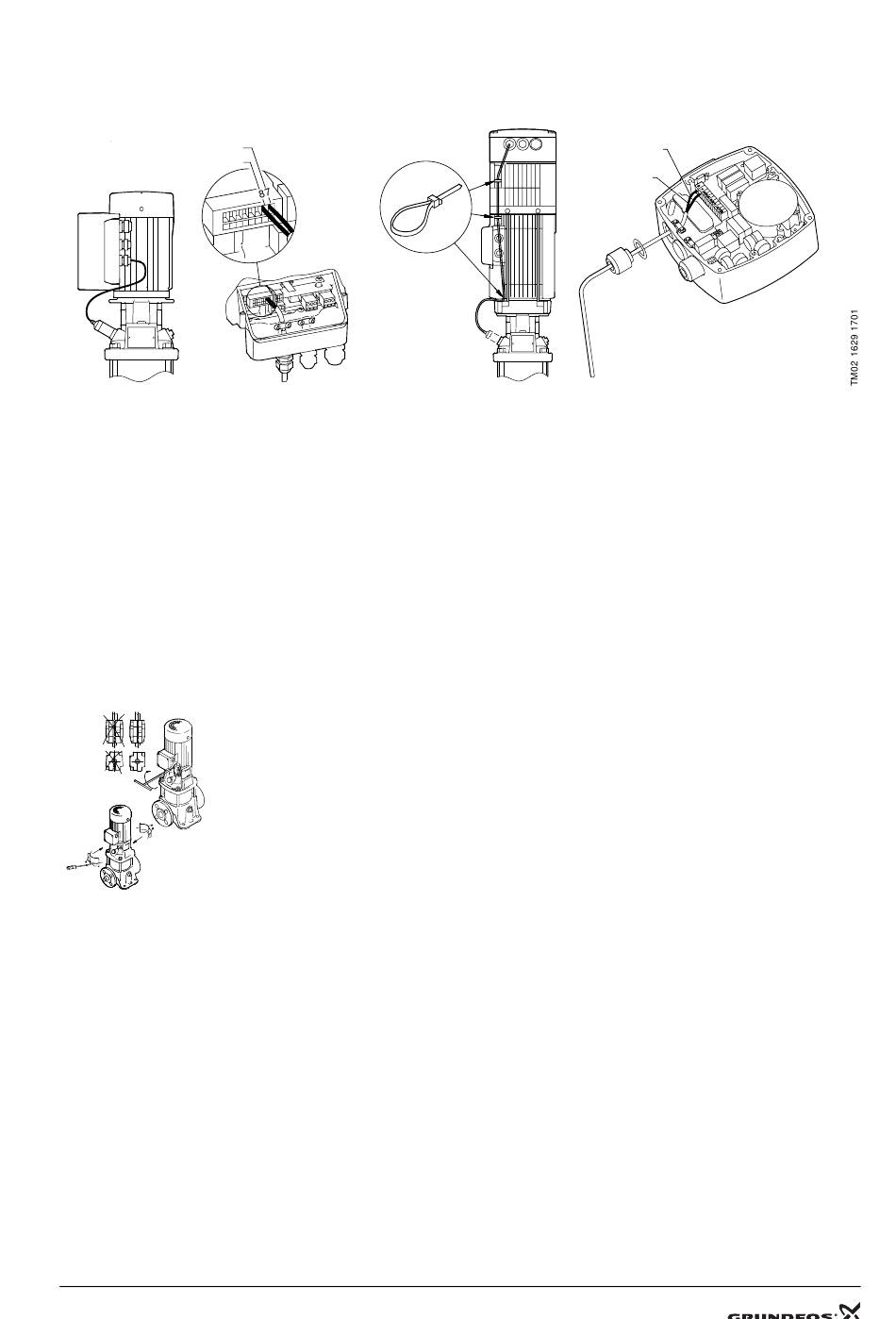

4.2 Auswechselung des Motors
4.2.1 Demontage
1. Drucksensor, falls vorhanden, von der Elektronikeinheit des Motors demontieren, siehe
MGE 71, MGE 80
Schwarz
Braun
Abb. 1
2. Schrauben Pos. 7a lösen und mit Schutzschirmen Pos. 7 abnehmen.
3. Schrauben Pos. 9 lösen und mit Kupplungshälften Pos. 10a und Zylinderstift Pos. 10 abnehmen.
4. Schrauben Pos. 28 lösen und abnehmen.
5. Motor vom Kopfstück Pos. 2 abheben.
4.2.2 Montage
1. Motor auf das Kopfstück montieren.
2. Schrauben Pos. 28 einsetzen und kreuzweise bis zum angegebenen Anzugsmoment anziehen.
3. Zylinderstift Pos. 10 in das Wellenloch einsetzen.
4. Kupplungshälften Pos. 10a auf die Welle montieren und Schrauben Pos. 9 einsetzen und leicht anziehen.
Prüfen, daß der Abstand zwischen den Kupplungshälften auf beiden Seiten gleich ist, siehe
5. Schrauben Pos. 9 kreuzweise bis zum angegebenen Anzugsmoment anziehen.
Prüfen, daß der Abstand zwischen den Kupplungshälften auf beiden Seiten gleich ist
Abb. 2
6. Schutzschirme Pos. 7 und Schrauben Pos. 7a montieren.
7. Einen eventuellen Drucksensor mit der Elektronikeinheit des Motors verbinden, siehe
MGE 90, MGE 100, MGE 112, MGE 132
Braun (8)
Schwarz (7)
8 / 15
Abb.
1.
Abb.
2.
Abb. 1
