Matrix U7xi Bedienungsanleitung Seite 13

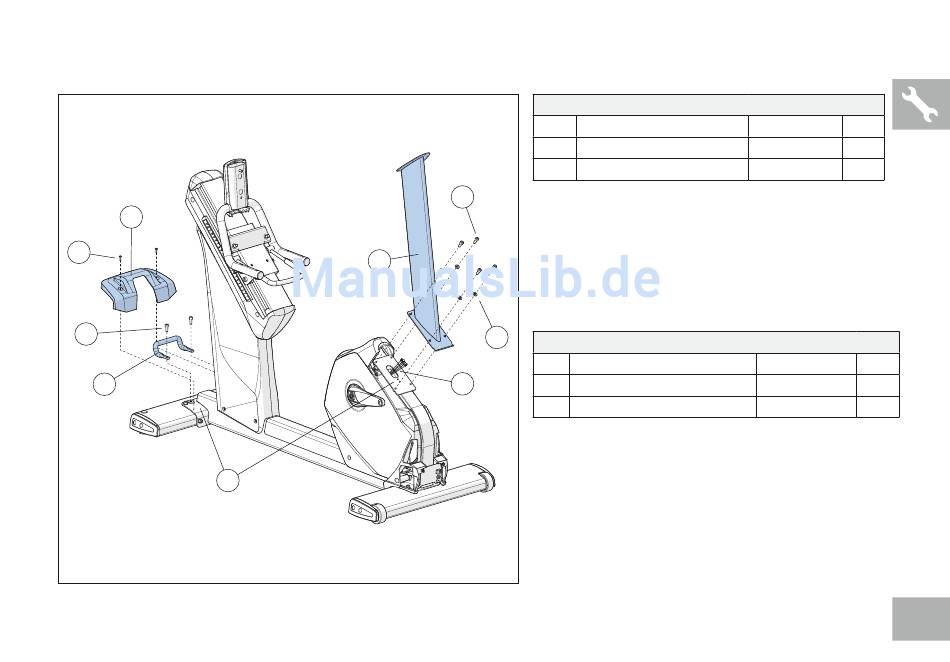

HYBRID AUfBAU ScHRITT 2
4
D
C
3
2
TEIL
c
D
E
A
B
6
c
F
TEIL
5
E
f
A
B
c
ScHWARZE ScHRAUBENTüTE INHALT
TYp
INBUSScHrAUBE (ScHwArz)
krEUzScHLITzScHrAUBE
Öffnen Sie die ScHWARZE ScHRAUBENTüTE.
Befestigen Sie den HINTEREN RAHmENGRIFF
(3) am HAUpTGESTELL (2) mit Hilfe von 2
ScHRAUBEN (c).
Befestigen Sie den HINTEREN GEHÄUSEDEcKEL
(4) mit dem HAUpTGESTELL (2) mit Hilfe von 2
ScHRAUBEN (D).
ROTE ScHRAUBENTüTE INHALT
TYp
INBUSScHrAUBE (cHroM)
zAHNScHEIBE
Öffnen Sie die ROTE ScHRAUBENTüTE.
ziehen Sie die KONSOLENKABEL (5) mit
Hilfe des führungsdrahts vorsichtig durch den
KONSOLENmAST (6).
Befestigen Sie den KONSOLENmAST (6)
am HAUpTGESTELL (2) mit Hilfe von 4
ScHRAUBEN (E) sowie 4 ZAHNScHEIBEN
(F).
BEScHREIBUNG mENGE
M8X20L 2
M5X12L 2
BEScHREIBUNG mENGE
M8X20L 4
φ8.5xφ18.0x2.0T 4
13
