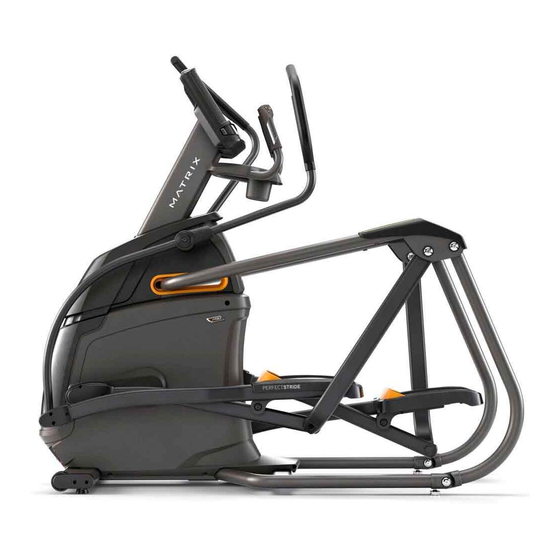

Matrix A30 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Matrix Anleitungen
  4. Fitness-Ausrüstung
  5. A30
  6. Bedienungsanleitung

Matrix A30 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für A30:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
A30
A50

Werbung

loading

Verwandte Anleitungen für Matrix A30

Inhaltszusammenfassung für Matrix A30

  • Seite 2 DEUTSCH NEDERLANDS ESPAÑOL ITALIANO PORTUGUÊS ΕΛΛΗΝΙΚΆ FRANÇAIS ENGLISH...

  • Seite 3: Montage

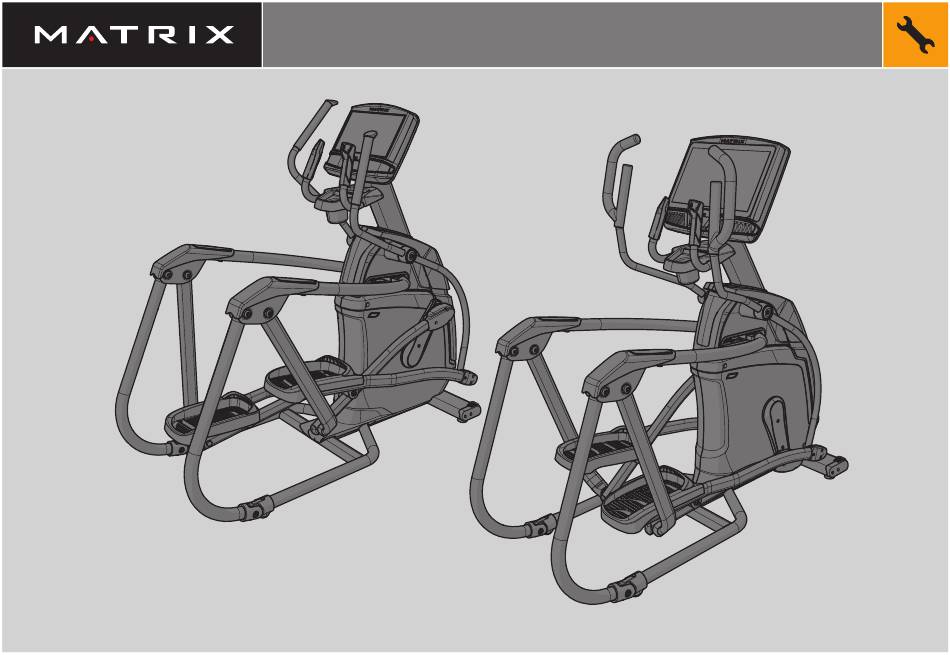

    Konsole separat erhältlich MODELLNAME: BRAUCHEN SIE HILFE? MATRIX ASCENT TRAINER Wenden Sie sich bei Fragen oder fehlenden Teilen an den technischen Kundendienst (Customer Tech Support). Die Kontaktdaten finden Sie auf der Informationskarte. * Geben Sie bei jedem Kontakt mit dem Kundendienst die obenstehenden...
  • Seite 4 WIDERSTANDS-/STEIGUNGSTASTEN KONSOLE OBERER HANDGRIFF KONSOLENMAST PULSGRIFFE VERSCHLUSSKAPPE FLASCHENHALTER UNTERER HANDGRIFF OBERER HANDLAUF KURBEL SCHWINGARM NETZKABELBUCHSE FUSSPADS PEDALARM VERBINDUNGSARM...
  • Seite 5 OBERER HANDGRIFF KONSOLE WIDERSTANDS-/STEIGUNGSTASTEN KONSOLENMAST PULSGRIFFE VERSCHLUSSKAPPE FLASCHENHALTER UNTERER HANDGRIFF OBERER HANDLAUF KURBEL SCHWINGARM NETZKABELBUCHSE FUSSPADS PEDALARM VERBINDUNGSARM...
  • Seite 6 A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 1. B Heben Sie den oberen HANDLAUF (1) leicht an und richten Sie ihn am HAUPTRAHMEN (2) aus. Entfernen Sie den Kabelbinder vom HAUPTRAHMEN (2). D Befestigen Sie den OBEREN HANDLAUF (1) mit 1 SCHRAUBE (A), 2 FLACHEN UNTERLEGSCHEIBEN (B) und 1 MUTTER (C) am HAUPTRAHMEN (2) und ziehen Sie sie auf ein Drehmoment von 45,9 Nm/33,9 lb-ft an.
  • Seite 7 A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 2. A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 3. B Schieben Sie den LINKEN PEDALARM (5) auf die KURBEL (6) B Ziehen Sie das KABEL (7) vorsichtig mit dem und befestigen Sie ihn mit 1 SCHRAUBE (F) und 1 MUTTER (G) FÜHRUNGSDRAHT (9), der sich in der oberen BAUGRUPPE (8) und ziehen Sie sie auf ein Drehmoment von 77,4 Nm/57 lb-ft an.
  • Seite 8 A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 4. A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 5. B Befestigen Sie die VERSCHLUSSKAPPE DER B Schieben Sie die OBERE ARMSTANGE (13) auf die OBERE BAUGRUPPE (8) und OBEREN ABDECKUNG (11) mit den 2 SCHRAUBEN befestigen Sie sie mit 1 FLACHEN UNTERLEGSCHEIBE (L) , 1 HANDGRIFFKAPPE (K) an der oberen BAUGRUPPE (8).
  • Seite 9 A Öffnen Sie BESCHLAGTEILE FÜR SCHRITT 6. A30/A50-MONTAGE ABGESCHLOSSEN! B Befestigen Sie die PEDALARM-ABDECKUNGSSÄTZE (18) mit den 4 SCHRAUBEN (Q) am linken PEDALARM (5). Schließen Sie die KABEL (7) an der KONSOLE (20) an und führen Sie überschüssiges Kabel vorsichtig in den KONSOLENMAST (21).
  • Seite 10 De console wordt afzonderlijk verkocht MODEL HULP NODIG? MATRIX ASCENT TRAINER Neem contact op met onze dienst voor technische ondersteuning als u vragen heeft of als er onderdelen ontbreken. U vindt de contactgegevens op de infokaart. * Gebruik de informatie hierboven bij aanvragen voor onderhoud.
  • Seite 11 TUIMELSCHAKELAARS VOOR DE CONSOLE WEERSTAND/HELLINGSGRAAD BOVENSTE HANDGREEP CONSOLEMAST GREPEN MET HARTSLAGSENSOREN BOVENKAP BIDONHOUDER ONDERSTE HANDGREEP BOVENHANDGREEP KRUKAS ZWENKARM INGANG NETSNOER VOETSTEUNEN KOPPELINGSARM PEDAALARM...
  • Seite 12 BOVENSTE HANDGREEP CONSOLE TUIMELSCHAKELAARS VOOR DE WEERSTAND/HELLINGSGRAAD CONSOLEMAST GREPEN MET HARTSLAGSENSOREN BOVENKAP BIDONHOUDER ONDERSTE HANDGREEP BOVENHANDGREEP KRUKAS ZWENKARM INGANG NETSNOER VOETSTEUNEN PEDAALARM KOPPELINGSARM...
  • Seite 13 A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 1. B Til de BOVENHANDGREEP (1) voorzichtig op en lijn de handgreep uit met het HOOFDFRAME (2). Verwijder de kabelbinder van het HOOFDFRAME (2). D Bevestig de BOVENHANDGREEP (1) op het HOOFDFRAME (2) met 1 BOUT (A), 2 vlakke SLUITRINGEN (B) en 1 MOER (C) met een draaimoment van 45,9 Nm / 33,9 lb-ft.
  • Seite 14 A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 2. A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 3. B Schuif de LINKER PEDAALARM (5) op de KRUKAS (6) B Trek de KABEL (7) voorzichtig door de BOVENEENHEID (8) met en bevestig de arm met 1 BOUT (F) en 1 MOER (G) DE GELEIDEDRAAD (9) aan de binnenkant van de BOVENEENHEID (8).
  • Seite 15 A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 4. A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 5. B Bevestig de ACHTERAFDEKPLAAT VAN DE BOVENKAP (11) B Schuif de BOVENARM MET DUBBELE WERKING (13) op de BOVENEENHEID (8) op de BOVENEENHEID (8) met 2 SCHROEVEN (K). en bevestig de arm met 1 VLAKKE SLUITRING (L), 1 HANDGREEPKAP (14) en 1 BOUT (M).
  • Seite 16 A Open HET BEVESTIGINGSMATERIAAL VOOR STAP 6. DE MONTAGE VAN UW A30/A50 IS VOLTOOID! B Bevestig de AFDEKPLATEN VOOR DE PEDAALARMEN (18) op de LINKER PEDAALARM (5) met 4 SCHROEVEN (Q). Sluit de KABELS (7) aan op de CONSOLE (19) en duw overtollige lengten kabel voorzichtig in de CONSOLEMAST (21).

  • Seite 17: Montaje

    Si tiene alguna duda o le falta algún componente, póngase en contacto con el servicio de asistencia técnica al consumidor. Puede encontrar la información de contacto en la tarjeta de información. MATRIX ASCENT TRAINER * Indique la información que se menciona arriba cuando llame a la asistencia técnica.
  • Seite 18 CONMUTADORES DE RESISTENCIA/INCLINACIÓN CONSOLA ASIDERO SUPERIOR MÁSTIL DE LA CONSOLA ASIDEROS CON PULSÓMETRO TAPA SUPERIOR PORTABOTELLA ASIDERO INFERIOR PASAMANOS SUPERIOR BIELAS BRAZO OSCILANTE ENCHUFE DEL CABLE DE ALIMENTACIÓN REPOSAPIÉS BRAZO DEL PEDAL BRAZO DE CONEXIÓN...
  • Seite 19 ASIDERO SUPERIOR CONSOLA CONMUTADORES DE RESISTENCIA/INCLINACIÓN MÁSTIL DE LA CONSOLA ASIDEROS CON PULSÓMETRO TAPA SUPERIOR PORTABOTELLA ASIDERO INFERIOR PASAMANOS SUPERIOR BIELAS BRAZO OSCILANTE ENCHUFE DEL CABLE DE ALIMENTACIÓN REPOSAPIÉS BRAZO DEL PEDAL BRAZO DE CONEXIÓN...
  • Seite 20 A Abra los COMPONENTES NECESARIOS PARA EL PASO 1. B Levante con suavidad el PASAMANOS SUPERIOR (1) y alinéelo con el BASTIDOR PRINCIPAL (2). Retire la brida del BASTIDOR PRINCIPAL (2). D Acople el PASAMANOS SUPERIOR (1) al BASTIDOR PRINCIPAL (2) utilizando 1 PERNO (A), 2 ARANDELAS PLANAS (B) y 1 TUERCA (C) y apriete hasta 45,9 Nm / 33,9 lb-ft.
  • Seite 21 A Abra los COMPONENTES NECESARIOS PARA EL PASO 2. A Abra los COMPONENTES NECESARIOS PARA EL PASO 3. B Deslice el BRAZO DEL PEDAL IZQUIERDO (5) para encajarlo en la B Tire con cuidado del CABLE (7) pasándolo a través del CONJUNTO BIELA (6) y acóplelo utilizando 1 PERNO (F) y 1 TUERCA (G);...
  • Seite 22 A Abra los COMPONENTES NECESARIOS PARA EL PASO 4. A Abra los COMPONENTES NECESARIOS PARA EL PASO 5. B Monte la CUBIERTA DE LA TAPA SUPERIOR TRASERA (11) en B Deslice el BRAZO DE ACCIÓN DUAL SUPERIOR (13) encajándolo en el CONJUNTO el CONJUNTO DE ESTRUCTURA SUPERIOR (8) utilizando 2 DE ESTRUCTURA SUPERIOR (8) y acóplelo utilizando 1 ARANDELA PLANA (L) , TORNILLOS (K).
  • Seite 23 A Abra los COMPONENTES NECESARIOS PARA EL PASO 6. ¡HA COMPLETADO EL MONTAJE DEL A30 / A50! B Monte las CUBIERTAS DE LOS BRAZOS DE LOS PEDALES (18) al BRAZO DEL PEDAL IZQUIERDO (5) utilizando 4 TORNNILLOS (Q). Conecte los CABLES (7) a la CONSOLA (20) e introduzca presionando suavemente el exceso de cable dentro del MÁSTIL DE LA CONSOLA (21).

  • Seite 24: Note Importanti

    Console venduta separatamente NOME DEL MODELLO SERVE ASSISTENZA? MATRIX ASCENT TRAINER In caso di domande o di componenti mancanti, contattare il supporto tecnico clienti. Le informazioni di contatto si trovano sulla scheda informativa. * Utilizzare le precedenti informazioni quando si chiama per richiedere assistenza.
  • Seite 25 REGOLAZIONE DELLA RESISTENZA/DELL'INCLINAZIONE CONSOLE MANUBRIO SUPERIORE SUPPORTO DELLA CONSOLE SENSORI PULSAZIONI A IMPUGNATURA COPERTURA PORTABOTTIGLIA MANUBRIO INFERIORE CORRIMANO SUPERIORE PEDIVELLA BRACCIO OSCILLANTE ATTACCO DEL CAVO DI ALIMENTAZIONE PEDANE BRACCIO DEL PEDALE BRACCIO DI COLLEGAMENTO...
  • Seite 26 MANUBRIO SUPERIORE CONSOLE REGOLAZIONE DELLA RESISTENZA/ SUPPORTO DELLA CONSOLE DELL'INCLINAZIONE SENSORI PULSAZIONI A IMPUGNATURA COPERTURA PORTABOTTIGLIA MANUBRIO INFERIORE CORRIMANO SUPERIORE PEDIVELLA BRACCIO OSCILLANTE ATTACCO DEL CAVO DI ALIMENTAZIONE PEDANE BRACCIO DI COLLEGAMENTO BRACCIO DEL PEDALE...
  • Seite 27 Aprire gli ATTREZZI PER IL PASSAGGIO 1. Sollevare con cautela il CORRIMANO (1) superiore e allinearlo al TELAIO PRINCIPALE (2). Rimuovere il cavo dal TELAIO PRINCIPALE (2). D Collegare il CORRIMANO SUPERIORE (1) al TELAIO PRINCIPALE (2) usando 1 BULLONE (A), 2 rondelle PIANE (B) e 1 DADO (C) e serrare fino a 45,9 N m/33,9 lb-piedi.
  • Seite 28 A Aprire gli ATTREZZI PER IL PASSAGGIO 2. A Aprire ATTREZZI PER IL PASSAGGIO 3. B Far scivolare il BRACCIO DEL PEDALE SINISTRO (5) B Tirare con attenzione il CAVO (7) attraverso il GRUPPO sulla PEDIVELLA (6) e collegarlo usando 1 BULLONE (F) SUPERIORE (8) usando il CAVETTO (9) situato all'interno del e 1 DADO (G) e serrare fino a 77,4 N m/57 lb-piedi.
  • Seite 29 A Aprire ATTREZZI PER IL PASSAGGIO 4. Aprire ATTREZZI PER IL PASSAGGIO 5. B Collegare la COPERTURA POSTERIORE (11) Far scivolare il BRACCIO A DOPPIA AZIONE SUPERIORE (13) sul GRUPPO al GRUPPO SUPERIORE (8) usando 2 VITI (K). SUPERIORE (8) e collegarlo usando 1 RONDELLA PIANA (L) , 1 COPERTURA MANUBRIO (14) e 1 BULLONE (M).
  • Seite 30 A Aprire ATTREZZI PER IL PASSAGGIO 6. ASSEMBLAGGIO DI A30/A50 COMPLETO! B Collegare le COPERTURE DEL BRACCIO DEL PEDALE (18) al BRACCIO DEL PEDALE SINISTRO (5) usando 4 VITI (Q). Collegare i CAVI (7) alla CONSOLE (20) e inserire con attenzione i cavi in eccesso nel SUPPORTO DELLA CONSOLE (21).
  • Seite 31 Console (painel) vendido separadamente NOME DO MODELO PRECISA DE AJUDA? MATRIX ASCENT TRAINER Se você tiver perguntas ou se faltarem quaisquer peças, entre em contato com o Suporte Técnico ao Cliente. As informações de contato encontram-se no cartão de informações.
  • Seite 32 ALTERNÂNCIA DE RESISTÊNCIA/INCLINAÇÃO CONSOLE GUIDÃO SUPERIOR MASTRO DO CONSOLE TIRAS DE PULSO REVESTIMENTO SUPERIOR SUPORTE PARA GARRAFA D’ÁGUA GUIDÃO INFERIOR CORRIMÃO SUPERIOR MANIVELA BRAÇO OSCILANTE TOMADA DO CABO DE ALIMENTAÇÃO APOIO PARA PÉ BRAÇO DE LIGAÇÃO BRAÇO DO PEDAL...
  • Seite 33 GUIDÃO SUPERIOR CONSOLE ALTERNÂNCIA DE RESISTÊNCIA/INCLINAÇÃO MASTRO DO CONSOLE TIRAS DE PULSO REVESTIMENTO SUPERIOR SUPORTE PARA GARRAFA D’ÁGUA GUIDÃO INFERIOR CORRIMÃO SUPERIOR MANIVELA BRAÇO OSCILANTE TOMADA DO CABO DE ALIMENTAÇÃO APOIO PARA PÉ BRAÇO DE LIGAÇÃO BRAÇO DO PEDAL...
  • Seite 34 A Abra a PEÇA PARA EXECUTAR A ETAPA 1. B Levante gentilmente o CORRIMÃO (1) superior e alinhe-o com a ESTRUTURA PRINCIPAL (2). Remove o laço do fio da ESTRUTURA PRINCIPAL (2). D Conecte O CORRIMÃO SUPERIOR (1) à ESTRUTURA SUPERIOR (2) usando 1 PARAFUSO (A), 2 arruelas LISAS (B), 1 PORCA (C) e aperte com um torque de 45,9 Nm / 33,9 lb-ft.
  • Seite 35 A Abra a PEÇA PARA EXECUTAR A ETAPA 2. A Abra a PEÇA PARA EXECUTAR A ETAPA 3. B Mova o BRAÇO DO PEDAL ESQUERDO (5) até a MANIVELA (6) B Puxe cuidadosamente o CABO (7) através do CONJUNTO e conecte usando 1 PARAFUSO (F) e 1 PORCA (G) e aperte SUPERIOR (8) usando o FIO DE CHUMBO (9) localizado com pressão de torque de 77,4 Nm / 57 lb-ft.
  • Seite 36 A Abra a PEÇA PARA EXECUTAR A ETAPA 4. A Abra a PEÇA PARA EXECUTAR A ETAPA 5. B Conecte o REVESTIMENTO DE PROTEÇÃO SUPERIOR B Mova o BRACO DE DUPLA AÇÃO SUPERIOR (13) ao CONJUNTO SUPERIOR TRASEIRO (11) ao CONJUNTO SUPERIOR (8) usando (8) e conecte-os usando 1 ARRUELA (L) , 1 REVESTIMENTO DE GUIDÃO (14) 2 PARAFUSOS (K).
  • Seite 37 A Abra a PEÇA PARA EXECUTAR A ETAPA 6. A30 / A50 ESTRUTURA MONTADA! B Conecte o REVESTIMENTO DO BRAÇO DO PEDAL (18) ao BRAÇO DO PEDAL ESQUERDO (5) usando 4 PARAFUSOS (Q). Conecte os CABOS (7) ao CONSOLE (20) e dobre o excesso de cabo cuidadosamente no MASTRO DO CONSOLE (21).
  • Seite 38 Η κονσόλα πωλείται ξεχωριστά ΟΝΟΜΑ ΜΟΝΤΕΛΟΥ ΧΡΕΙΑΖΕΣΤΕ ΒΟΗΘΕΙΑ; ΜΗΧΑΝΗΜΑ ΑΝΑΒΑΣΗΣ MATRIX Εάν έχετε ερωτήσεις ή εάν κάποια εξαρτήματα λείπουν, επικοινωνήστε με την Τεχνική Υποστήριξη Πελατών. Οι πληροφορίες επικοινωνίας βρίσκονται στην κάρτα πληροφοριών. * Χρησιμοποιήστε τις παραπάνω πληροφορίες όταν καλείτε για τεχνική...
  • Seite 39 ΧΕΙΡΙΣΤΗΡΙΑ ΕΝΑΛΛΑΓΗΣ ΑΝΤΙΣΤΑΣΗΣ/ΚΛΙΣΗΣ ΚΟΝΣΟΛΑ ΕΠΑΝΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ ΙΣΤΟΣ ΚΟΝΣΟΛΑΣ ΧΕΙΡΟΛΑΒΕΣ ΠΑΛΜΟΥ ΕΠΑΝΩ ΚΑΠΑΚΙ ΘΗΚΗ ΓΙΑ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ ΚΑΤΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ ΣΤΡΟΦΑΛΟΣ ΒΡΑΧΙΟΝΑΣ ΑΙΩΡΗΣΗΣ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ ΤΡΟΦΟΔΟΣΙΑΣ ΠΕΛΜΑΤΑ ΒΡΑΧΙΟΝΑΣ ΠΕΝΤΑΛ ΒΡΑΧΙΟΝΑΣ ΣΥΝΔΕΣΗΣ...
  • Seite 40 ΕΠΑΝΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ ΚΟΝΣΟΛΑ ΧΕΙΡΙΣΤΗΡΙΑ ΕΝΑΛΛΑΓΗΣ ΑΝΤΙΣΤΑΣΗΣ/ΚΛΙΣΗΣ ΙΣΤΟΣ ΚΟΝΣΟΛΑΣ ΧΕΙΡΟΛΑΒΕΣ ΠΑΛΜΟΥ ΕΠΑΝΩ ΚΑΠΑΚΙ ΘΗΚΗ ΓΙΑ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ ΚΑΤΩ ΤΜΗΜΑ ΤΙΜΟΝΙΟΥ ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ ΣΤΡΟΦΑΛΟΣ ΒΡΑΧΙΟΝΑΣ ΑΙΩΡΗΣΗΣ ΥΠΟΔΟΧΗ ΚΑΛΩΔΙΟΥ ΤΡΟΦΟΔΟΣΙΑΣ ΠΕΛΜΑΤΑ ΒΡΑΧΙΟΝΑΣ ΠΕΝΤΑΛ ΒΡΑΧΙΟΝΑΣ ΣΥΝΔΕΣΗΣ...
  • Seite 41 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 1. B Άνασηκώστε προσεκτικά την επάνω ΚΟΥΠΑΣΤΗ (1) και ευθυγραμμίστε με το ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2). Άφαιρέστε το δεματικό καλωδίου από το ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2). D Συνδέστε την ΕΠΑΝΩ ΚΟΥΠΑΣΤΗ (1) στο ΚΥΡΙΟ ΠΛΑΙΣΙΟ (2) χρησιμοποιώντας 1 ΜΠΟΥΛΟΝΙ (A), 2 επίπεδες...
  • Seite 42 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 2. A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 3. B Σύρετε τον ΑΡΙΣΤΕΡΟ ΒΡΑΧΙΟΝΑ ΠΕΝΤΑΛ (5) επάνω στον B Τραβήξτε προσεκτικά το ΚΑΛΩΔΙΟ (7) μέσα από την ΑΝΩ ΣΤΡΟΦΑΛΟ (6) και συνδέστε χρησιμοποιώντας 1 ΜΠΟΥΛΟΝΙ (F) ΔΙΑΤΑΞΗ...
  • Seite 43 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 4. Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 5. B Συνδέστε το ΠΙΣΩ ΕΠΑΝΩ ΚΑΠΑΚΙ Σύρετε τον ΕΠΑΝΩ ΒΡΑΧΙΟΝΑ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ (13) επάνω στην ΑΝΩ ΚΑΛΥΜΜΑΤΟΣ (11) στην ΑΝΩ ΔΙΑΤΑΞΗ ΔΙΑΤΑΞΗ (8) και συνδέστε χρησιμοποιώντας 1 ΕΠΙΠΕΔΗ ΡΟΔΕΛΑ (L), 1 ΚΑΠΑΚΙ (8) χρησιμοποιώντας...
  • Seite 44 A Άνοίξτε τον ΕΞΟΠΛΙΣΜΟ ΓΙΑ ΤΟ ΒΗΜΑ 6. A30 / A50 - Η ΣΥΝΆΡΜΟΛΟΓΗΣΗ B Συνδέστε τα ΚΑΛΥΜΜΑΤΑ ΒΡΑΧΙΟΝΑ ΠΕΝΤΑΛ (18) στον ΑΡΙΣΤΕΡΟ ΟΛΟΚΛΗΡΩΘΗΚΕ! ΒΡΑΧΙΟΝΑ ΠΕΝΤΑΛ (5) χρησιμοποιώντας 4 ΒΙΔΕΣ (Q). Συνδέστε τα ΚΑΛΩΔΙΑ (7) στην ΚΟΝΣΟΛΑ (20) και τοποθετήστε...
  • Seite 45 La console est vendue séparément NOM DU MODÈLE BESOIN D’AIDE ? ASCENT TRAINER MATRIX Pour toute question ou si une pièce est manquante, contactez l’assistance technique. Les coordonnées de l’assistance sont situées sur la carte d’information. * Utilisez les informations ci-dessus lorsque vous appelez l’assistance.
  • Seite 46 COMMUTATEURS DE CONSOLE RÉSISTANCE/D’INCLINAISON POIGNÉE SUPÉRIEURE SUPPORT DE LA CONSOLE POIGNÉES AVEC CAPTEURS TACTILES INTÉGRÉS EMBOUT PORTE-BOUTEILLE POIGNÉE INFÉRIEURE BARRE DE MAINTIEN SUPÉRIEURE PÉDALIER BRAS PIVOTANT PRISE DE COURANT REPOSE-PIEDS BRAS DE LIAISON BRAS DE LA PÉDALE...
  • Seite 47 POIGNÉE SUPÉRIEURE CONSOLE COMMUTATEURS DE RÉSISTANCE/D’INCLINAISON SUPPORT DE LA CONSOLE POIGNÉES AVEC CAPTEURS TACTILES INTÉGRÉS EMBOUT PORTE-BOUTEILLE POIGNÉE INFÉRIEURE BARRE DE MAINTIEN SUPÉRIEURE PÉDALIER BRAS PIVOTANT PRISE DE COURANT REPOSE-PIEDS BRAS DE LIAISON BRAS DE LA PÉDALE...
  • Seite 48 A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA PREMIÈRE ÉTAPE. B Soulevez délicatement la BARRE DE MAINTIEN SUPÉRIEURE (1) et alignez-la sur le CADRE PRINCIPAL (2). Retirez l’attache pour câble du CADRE PRINCIPAL (2). D Fixez la BARRE DE MAINTIEN SUPÉRIEURE (1) au CADRE PRINCIPAL (2) en utilisant 1 BOULON (A), 2 RONDELLES PLATES (B) et 1 ÉCROU (C), puis serrez à...
  • Seite 49 A Ouvrez le KIT COMPRENANT LES PIÈCES DE A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE. FIXATION POUR LA TROISIÈME ÉTAPE. B Faites glisser le BRAS DE LA PÉDALE GAUCHE (5) sur B Sortez délicatement le CÂBLE (7) à travers l’ENSEMBLE le PÉDALIER (6) et fixez-le en utilisant 1 BOULON (F) et SUPÉRIEUR (8) à...
  • Seite 50 A Ouvrez le KIT COMPRENANT LES PIÈCES DE A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA QUATRIÈME ÉTAPE. FIXATION POUR LA CINQUIÈME ÉTAPE. B Attachez l’EMBOUT DE PROTECTION ARRIÈRE (11) B Faites glisser le BRAS À ACTION DOUBLE SUPÉRIEUR (13) sur l’ENSEMBLE à...
  • Seite 51 A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA SIXIÈME ÉTAPE. A30/A50 – MONTAGE TERMINÉ ! B Attachez les PROTECTIONS POUR BRAS DE PÉDALE (18) au BRAS DE LA PÉDALE GAUCHE (5) en utilisant 4 VIS (Q). Branchez les CÂBLES (7) sur la CONSOLE (20) et rentrez avec précaution l’excès de câble dans le SUPPORT DE LA CONSOLE (21).

  • Seite 52: Important Notes

    Console sold separately MODEL NAME NEED HELP? MATRIX ASCENT TRAINER If you have questions or if there are any missing parts, contact Customer Tech Support. Contact information is located on the information card. * Use the information above when calling for service.
  • Seite 53 UPPER HANDLEBAR CONSOLE RESISTANCE/INCLINE TOGGLES CONSOLE MAST PULSE GRIPS TOP CAP WATER BOTTLE HOLDER LOWER HANDLEBAR TOP HAND RAIL CRANK SWING ARM POWER CORD SOCKET FOOT PADS PEDAL ARM LINK ARM...
  • Seite 54 UPPER HANDLEBAR CONSOLE RESISTANCE/INCLINE TOGGLES CONSOLE MAST PULSE GRIPS TOP CAP WATER BOTTLE HOLDER LOWER HANDLEBAR TOP HAND RAIL CRANK SWING ARM POWER CORD SOCKET FOOT PADS PEDAL ARM LINK ARM...
  • Seite 55 A Open HARDWARE FOR STEP 1. B Gently lift up top HAND RAIL (1) and align with MAIN FRAME (2). Remove the wire tie from the MAIN FRAME (2). D Attach TOP HAND RAIL (1) to MAIN FRAME (2) using 1 BOLT (A), 2 flat WASHERS (B), and 1 NUT (C) and tighten to 45.9 Nm / 33.9 lb-ft.
  • Seite 56 A Open HARDWARE FOR STEP 2. A Open HARDWARE FOR STEP 3. B Slide LEFT PEDAL ARM (5) onto CRANK (6) and attach using B Carefully pull the CABLE (7) through the UPPER ASSEMBLY (8) 1 BOLT (F) and 1 NUT (G) and tighten to 77.4 Nm / 57 lb-ft. using the LEAD WIRE (9) located inside the UPPER ASSEMBLY (8).
  • Seite 57 A Open HARDWARE FOR STEP 4. A Open HARDWARE FOR STEP 5. B Attach the REAR TOP CAP COVER (11) to the B Slide the UPPER DUAL ACTION ARM (13) onto the UPPER ASSEMBLY UPPER ASSEMBLY (8) using 2 SCREWS (K). (8) and attach using 1 FLAT WASHER (L) , 1 HANDLEBAR CAP (14) and 1 BOLT (M).
  • Seite 58 A Open HARDWARE FOR STEP 6. A30 / A50 ASSEMBLY COMPLETE! B Attach the PEDAL ARM COVERS (18) to the LEFT PEDAL ARM (5) using 4 SCREWS (Q). Connect the CABLES (7) to the CONSOLE (20) and carefully tuck the excess cable into the CONSOLE MAST (21).
  • Seite 59 © 2021 Johnson Health Tech Rev 1.3 B...
