Matrix U7xi Bedienungsanleitung Seite 25

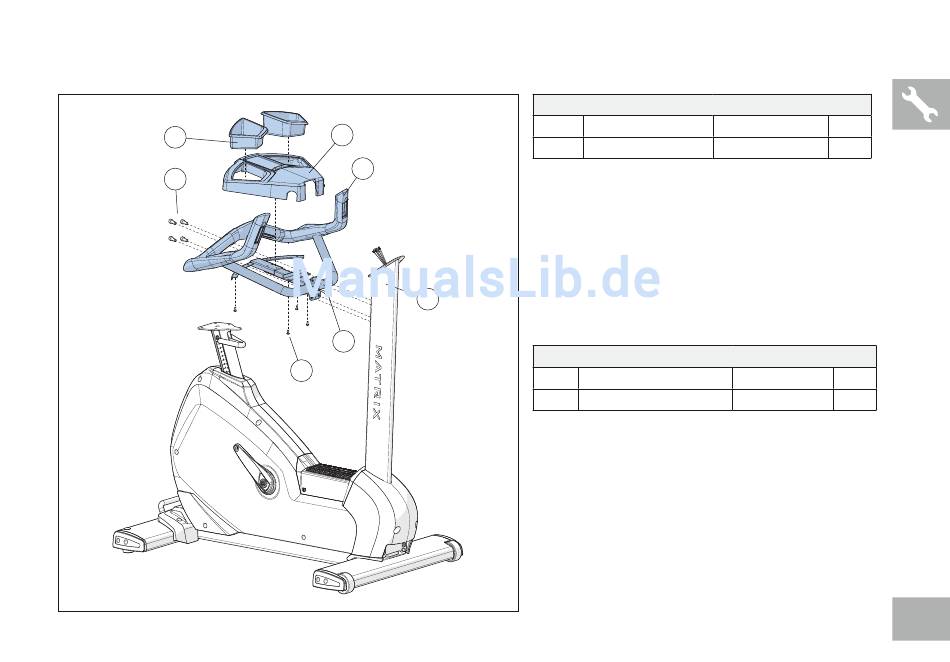

UpRIGHT AUfBAU ScHRITT 4
12
H
11
10
6
9
G
WEISSE ScHRAUBENTüTE INHALT
TEIL TYp
H INBUSScHrAUBE
A Öffnen Sie die WEISSE ScHRAUBENTüTE.
B ziehen Sie die pULSGRIFF-KABEL (9) mit
Hilfe des führungsdrahts vorsichtig durch den
KONSOLENmAST (6).
c Befestigen Sie die pULSGRIFFE (10)
am KONSOLENmAST (6) mit Hilfe von 4
ScHRAUBEN (H).
GRüNE ScHRAUBENTüTE INHALT
TEIL TYp
G krEUzScHLITzScHrAUBE
A Öffnen Sie die GRüNE ScHRAUBENTüTE.
B Befestigen Sie die ABLAGEFLÄcHE (11) am
pULSGRIFFE (10) mit Hilfe von 4 ScHRAUBEN
(G).
c Schieben Sie die FALScHENHALTER (12) auf
die ABLAGEFLÄcHE (11).
BEScHREIBUNG mENGE
M8X20L 4
BEScHREIBUNG mENGE
M5X12L 4
25
