Matrix U7xi Bedienungsanleitung Seite 14

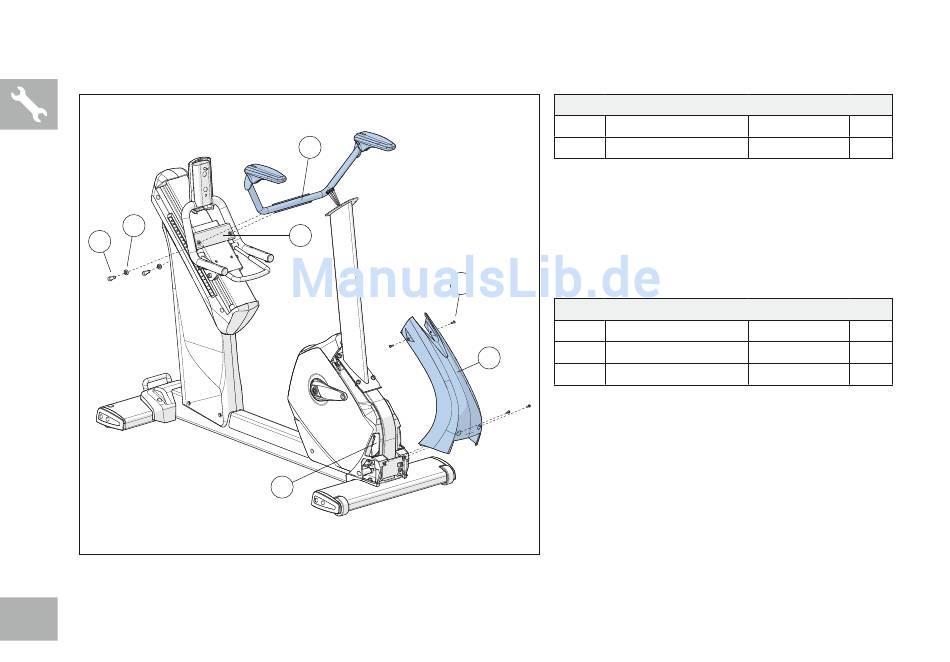

HYBRID AUfBAU ScHRITT 3
I
H
14
8
9
G
2
GRüNE ScHRAUBENTüTE INHALT
TEIL TYp
G
krEUzScHLITzScHrAUBE
Öffnen Sie die GRüNE
A
ScHRAUBENTüTE.
Befestigen Sie die VORDERE
B
ABDEcKUNG (7) am HAUpTGESTELL (2)
mit Hilfe von 4 ScHRAUBEN (G).
BLAUE ScHRAUBENTüTE INHALT
TEIL TYp
H INBUSScHrAUBE
7
I UNTErLEGScHEIBE
Öffnen Sie die BLAUE ScHRAUBENTüTE.
A
Schieben Sie die ARmLEHNEN
B
(8) an das SITZGESTELL (9) mit
Hilfe von 2 ScHRAUBEN (H) und 2
UNTERLEGScHEIBEN (I).
BEScHREIBUNG mENGE
M5X12L 4
BEScHREIBUNG mENGE
M10X25L 2
φ10.0xφ28.0x5.0T 2
