Matrix U7xi Bedienungsanleitung Seite 23

UpRIGHT AUfBAU ScHRITT 2
4
D
C
3
2
TEIL
A
B
E
c
6
F TEIL
E
f
5
A
B
c
ScHWARZE ScHRAUBENTüTE INHALT
TYp
c INBUSScHrAUBE (ScHwArz)
D krEUzScHLITzScHrAUBE

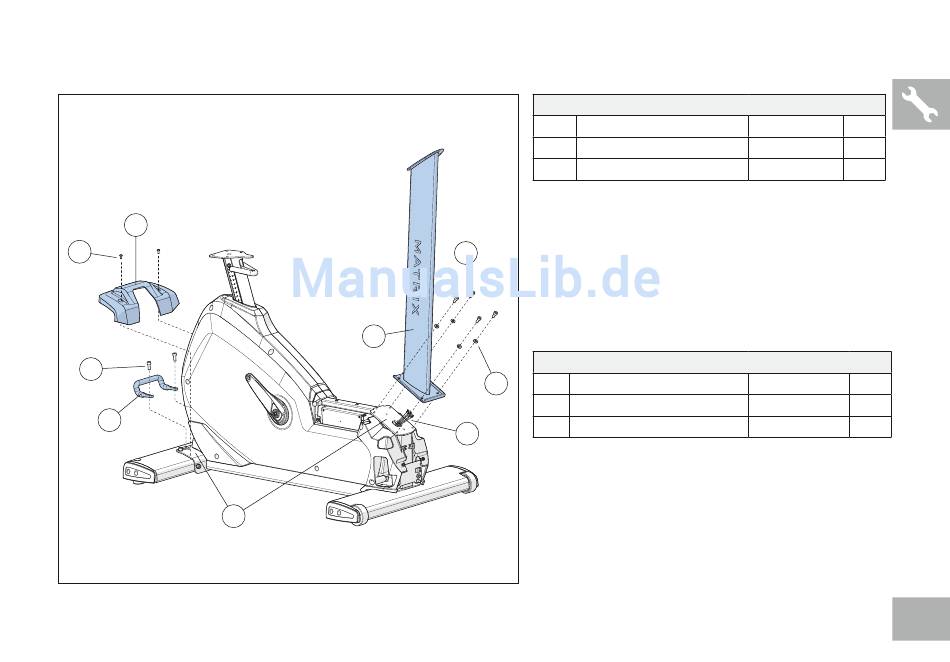

Öffnen Sie die ScHWARZE
ScHRAUBENTüTE.
Befestigen Sie die HINTEREN
RAHmENGRIFF (3) am HAUpTGESTELL (2)
mit Hilfe von 2 ScHRAUBEN (c).
Befestigen Sie die HINTERE ABDEcKUNG
(4) am HAUpTGESTELL (2) mit Hilfe von 2
ScHRAUBEN (D).
ROTE ScHRAUBENTüTE INHALT
TYp
INBUSScHrAUBE (cHroM)
zAHNScHEIBE
Öffnen Sie die ROTE ScHRAUBENTüTE.
ziehen Sie die KONSOLENKABEL (5) mit
Hilfe des führungsdrahts vorsichtig durch den
KONSOLENmAST (6).
Befestigen Sie den KONSOLENmAST (6)
am HAUpTGESTELL (2) mit Hilfe von 4
ScHRAUBEN (E) sowie 4 ZAHNScHEIBEN
(F).
BEScHREIBUNG mENGE
M8X20L 2
M5X12L 2
BEScHREIBUNG mENGE
M8X20L 4
φ8.5xφ18.0x2.0T 4
