11. 2D/3D Gateway

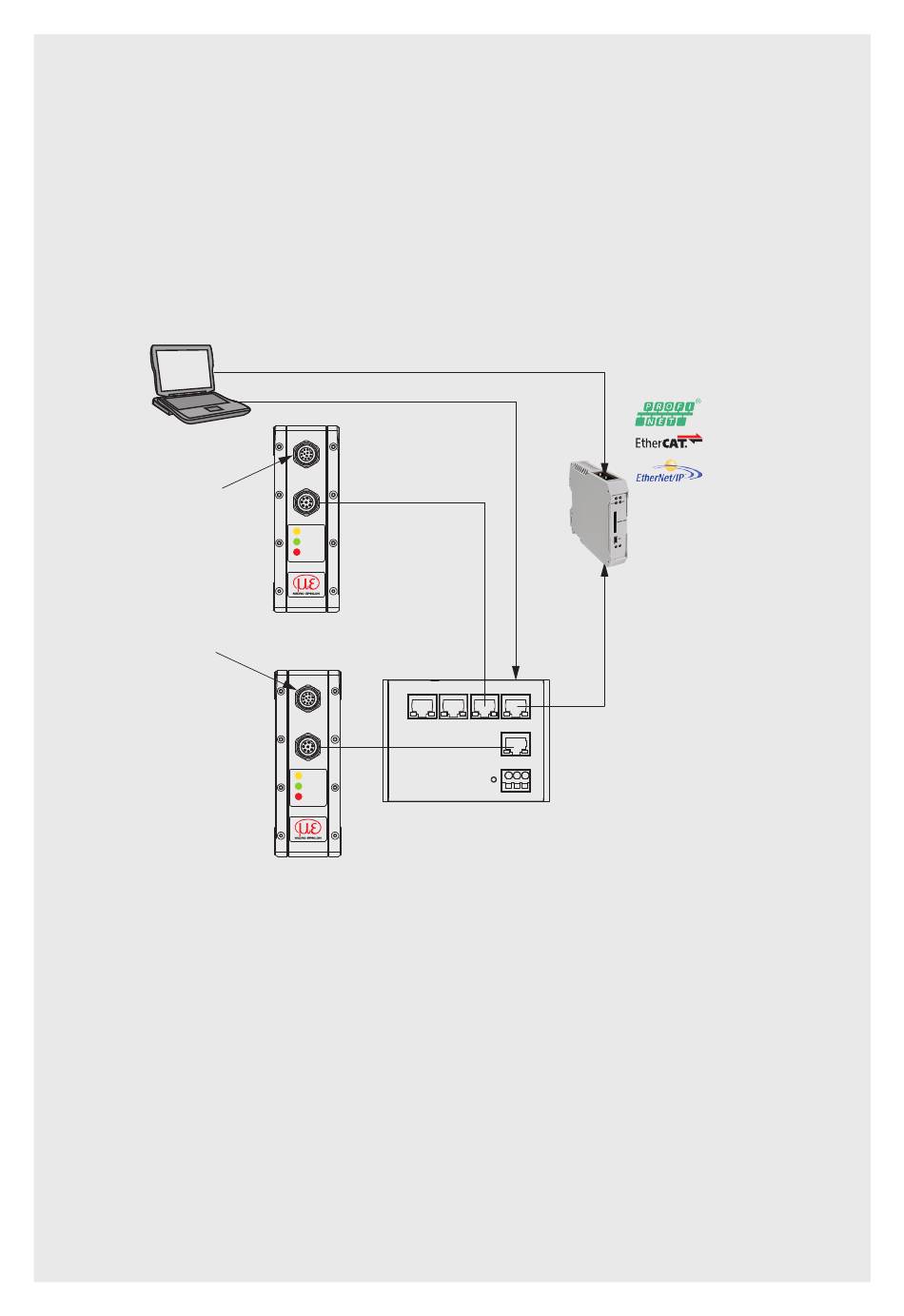

Mit dem 2D/3D Gateway können die scanCONTROL SMART Sensoren in verschiedene
Feldbussysteme integriert werden:
- PROFINET
- EtherNet/IP
- EtherCAT
Alle Messergebnisse, die sich aus der Profilauswertung eines scanCONTROL SMART
Sensors ergeben, können über eines dieser Feldbussysteme an eine SPS übertragen
werden. Darüber hinaus können alle scanCONTROL Sensoreinstellungen über das
2D/3D Gateway eingestellt werden, z. B. Laser ein/aus oder „user mode wechseln".
Sensorparamet-
rierung
Versorgungsspannung
Triggerung
Encoder
Synchronisation
Mode-Umschaltung
Sensorsteuerung
Das 2D/3D Gateway kann bis zu vier scanCONTROL SMART Sensoren mit dem
Feldbus verbinden. Die Übertragungsrate der Messwerte beträgt bis zu 500 Hz. Details
entnehmen Sie bitte der Verbindungsanleitung
mav--2D3D-Gateway-II-scanCONTROL-XXXX.pdf.
scanCONTROL 3010 / 3012
Gatewayparametrierung
Laser
Data
Error
Ethernet
Laser Switch
Data
Error
USB
2D/3D Gateway
